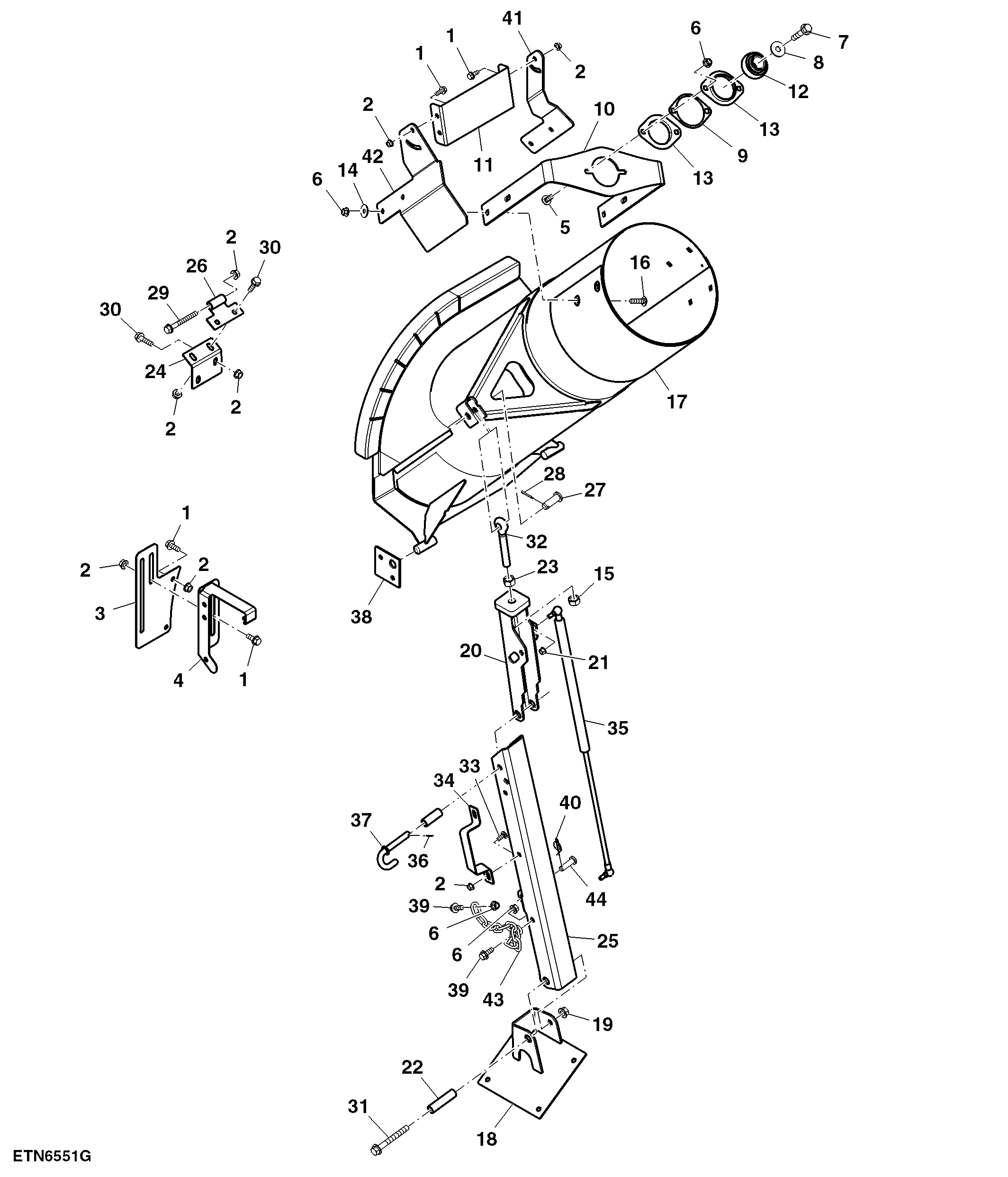

Loading Auger Housing - 300 Bushels Power Fold

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	8	Screw	M8 X 20
2	14M7298	15	Flange Nut	M8
3	HXE18830	1	Bracket	-
4	H237006	1	Bracket	-
5	03M7191	2	Bolt	M10 X 25
6	14M7296	10	Flange Nut	M10
7	19M7815	1	Screw	M12 X 60
8	24M7180	1	Washer	13 X 37 X 3 mm
9	H137916	1	Shim	TK = 0.762 mm
10	H215761	1	Support	-
11	H236285	1	Bracket	-
12	JD10384	1	Bearing	-
13	N15764	2	Pressed Flanged Housing	-
14	24M7296	4	Washer	10.500 X 30 X 2.500 mm
15	A31869	1	Lock Nut	-
16	03M7193	6	Bolt	M10 X 35
17	AXE13124	1	Housing	-
18	AXE14164	1	Support	-
19	14M7299	1	Flange Nut	M12
20	AXE21201	1	Arm	-
21	H137328	2	Lock Nut	-
22	HXE13660	1	Bushing	-
23	14M7276	1	Nut	M16
24	H218049	2	Bracket	-
25	HXE13659	1	Channel	-
26	H217449	1	Hinge	RH
27	45M7057	1	Pin Fastener	16 X 45 mm
28	11M7021	1	Cotter Pin	4 X 25 mm
29	19M7803	1	Screw	M8 X 70
30	19M7867	4	Screw	M8 X 25
31	19M7820	1	Screw	M12 X 100
32	H172174	1	Eyebolt	-
33	03M7184	2	Bolt	M8 X 20
34	H85184	1	Handle	-
35	AXE17977	1	Gas Operated Cylinder	-
36	11M7081	1	Cotter Pin	2.500 X 20 mm
37	HXE29370	1	Pin	-
38	H157762	1	Plate	-
39	19M7785	2	Screw	M10 X 25
40	TCU25076	1	Spring Locking Pin	-
41	H236286	1	Bracket	-
42	H236287	1	Bracket	-
43	AH85494	1	Link Chain	-
44	45M7094	1	Pin Fastener	12 X 40 mm

Loading Auger Housing - 300 Bushels Power Fold
