Открытый узел

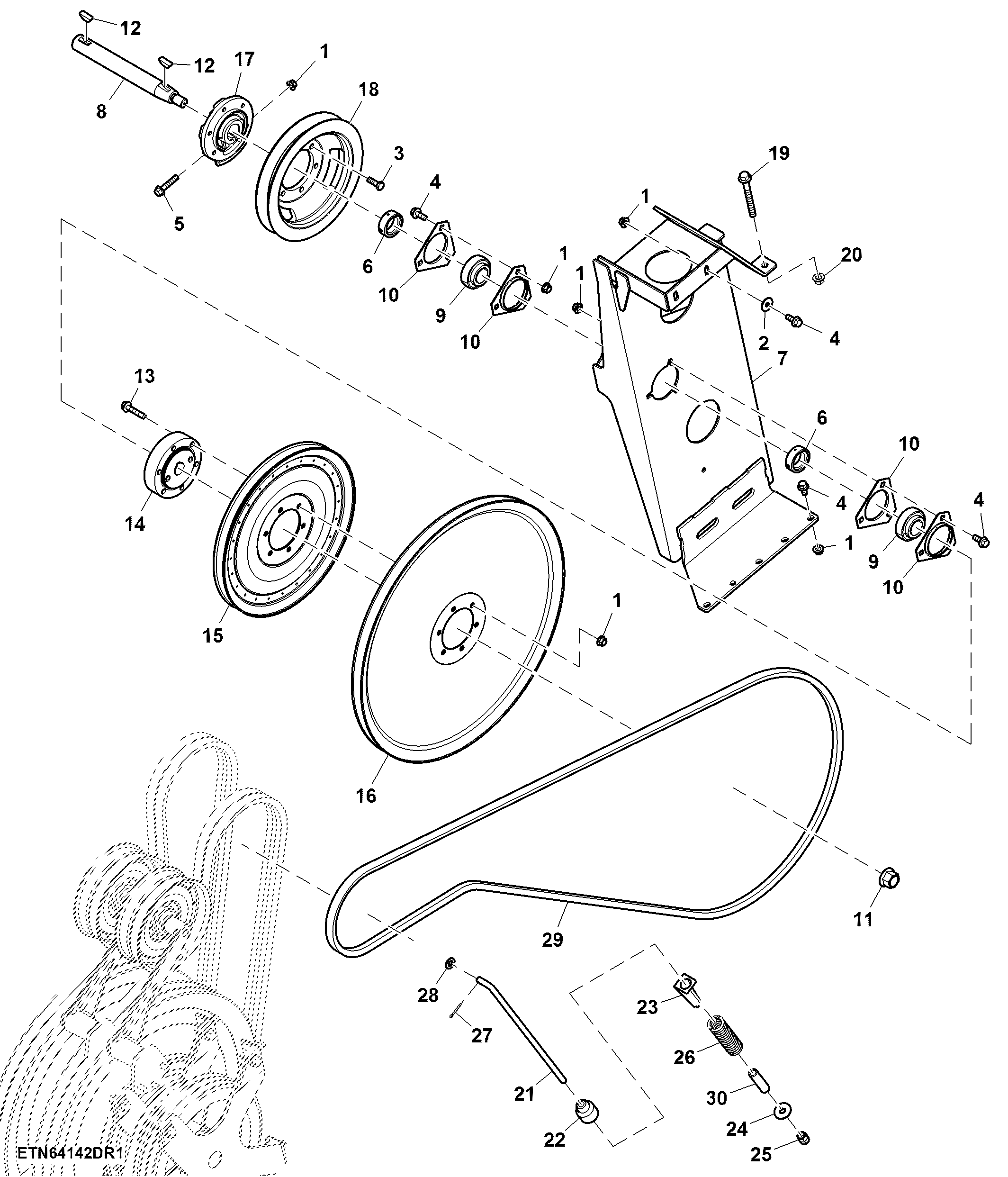

Jackshaft Drive, Rear RH

Jackshaft Drive, Rear RH

Jackshaft Drive, Rear RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Jackshaft Drive, Rear RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	20	Flange Nut	M10
2	24M7296	2	Washer	10.500 X 30 X 2.500 mm
3	19M7786	5	Screw	M10 X 30
4	19M7785	13	Screw	M10 X 25
5	19M8292	1	Screw	M10 X 50
6	AH133191	2	Eccentric Locking Collar	-
7	AXE68223	1	Support	SUB FOR AH229096
8	H237376	1	Jackshaft	-
9	JD39104	2	Ball Bearing	-
10	H103265	4	Pressed Flanged Housing	-
11	H149361	1	Lock Nut	-
12	H153524	2	Key	-
13	19M7806	6	Screw	M10 X 50
14	HXE12261	1	Hub	-
15	AXE10744	1	Pulley	-
16	H159815	1	Pulley	-
17	H150781	1	Hub	-
18	H222336	1	Pulley	-
19	19M7837	1	Screw	M12 X 110
20	14M7299	1	Flange Nut	M12
21	HXE100087	1	Hook Bolt	ALSO ORDER 11M7028; SUB FOR APPL H150803
22	H170141	1	Pivot	-
23	H228700	1	Gauge	-
24	24M7180	1	Washer	13 X 37 X 3 mm
25	14M7275	2	Nut	M12
26	H82418	1	Spring	-
27	11M7028	1	Cotter Pin	5 X 32 mm, ALSO ORDER HXE100087; SUB FOR APPL 11M7021
28	24M7047	1	Washer	13 X 24 X 2.500 mm
29	H154723	1	V-Belt	LGTH = 3840 mm, WIDTH = 22.4 mm
30	-	1	Part 30	CTL 70 mm, MF TY22326
