Открытый узел

HillMaster™ Hoses

HillMaster™ Hoses

HillMaster™ Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

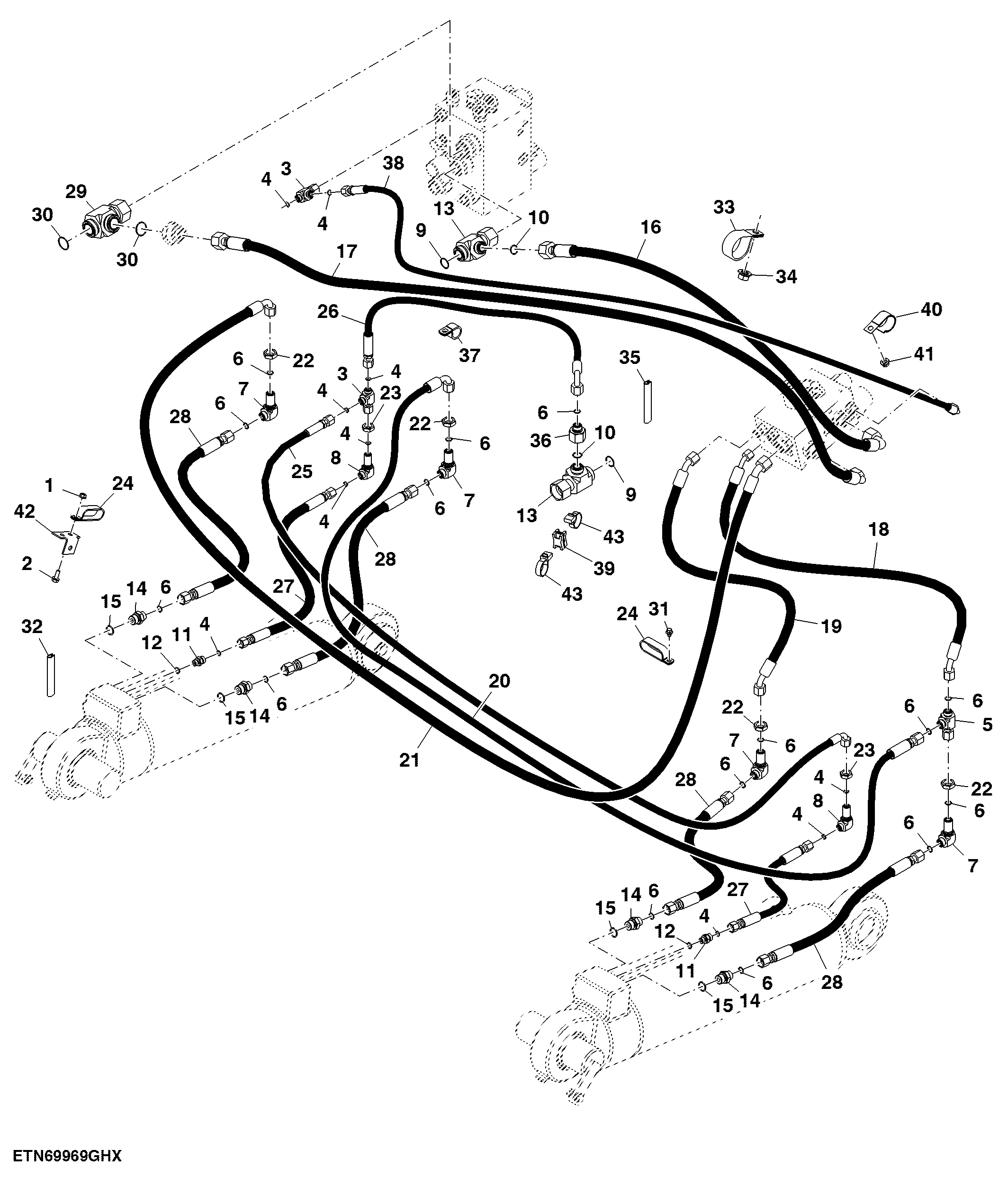

HillMaster™ Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
2	19M7866	4	Screw	M8 X 20
3	38H1030	2	Tee Fitting	-
4	T77613	9	O-Ring	-
5	38H1031	1	Tee Fitting	-
6	T77857	15	O-Ring	-
7	38H1323	4	Elbow Fitting	-
8	38H1393	2	Elbow Fitting	-
9	T76938	2	O-Ring	-
10	T77858	2	O-Ring	-
11	38H5002	2	Adapter Fitting	-
12	51M7041	2	O-Ring	11.300 X 2.200 mm
13	38H1531	2	Tee Fitting	-
14	38H5076	4	Adapter Fitting	-
15	51M7045	4	O-Ring	19.300 X 2.200 mm
16	AXE24077	1	Hydraulic Hose	LGTH = 2200 mm
17	AXE24078	1	Hydraulic Hose	LGTH = 2065 mm
18	AXE15120	1	Hydraulic Hose	LGTH = 745 mm
19	AXE15121	1	Hydraulic Hose	LGTH = 775 mm
20	AXE15122	1	Hydraulic Hose	LGTH = 2690 mm
21	AXE15123	1	Hydraulic Hose	LGTH = 3480 mm
22	T78716	4	Nut	-
23	T81029	2	Nut	-
24	AH77884	3	Clip	-
25	AH227036	1	Hydraulic Hose	LGTH = 2750 mm
26	AH226723	1	Hydraulic Hose	LGTH = 1775 mm
27	AH227042	2	Hydraulic Hose	LGTH = 390 mm
28	AH227041	4	Hydraulic Hose	LGTH = 340 mm
29	38H1034	1	Tee Fitting	-
30	T78612	2	O-Ring	-
31	37M7083	1	Screw	M8 X 12
32	H220798	2	Isolator	-
33	N205415	3	Clamp	-
34	14M7299	3	Flange Nut	M12
35	-	1	Part 35	CTL 150 mm, MF AH122244
36	38H1611	1	Adapter Fitting	-
37	R46667	1	Clamp	-
38	AXE24079	1	Hydraulic Hose	LGTH = 2235mm
39	AN209168	1	Swivel	-
40	AH130222	1	Clamp	-
41	14M7296	1	Flange Nut	M10
42	-	2	Part 42	-
43	H224073	2	Tie Band	-
