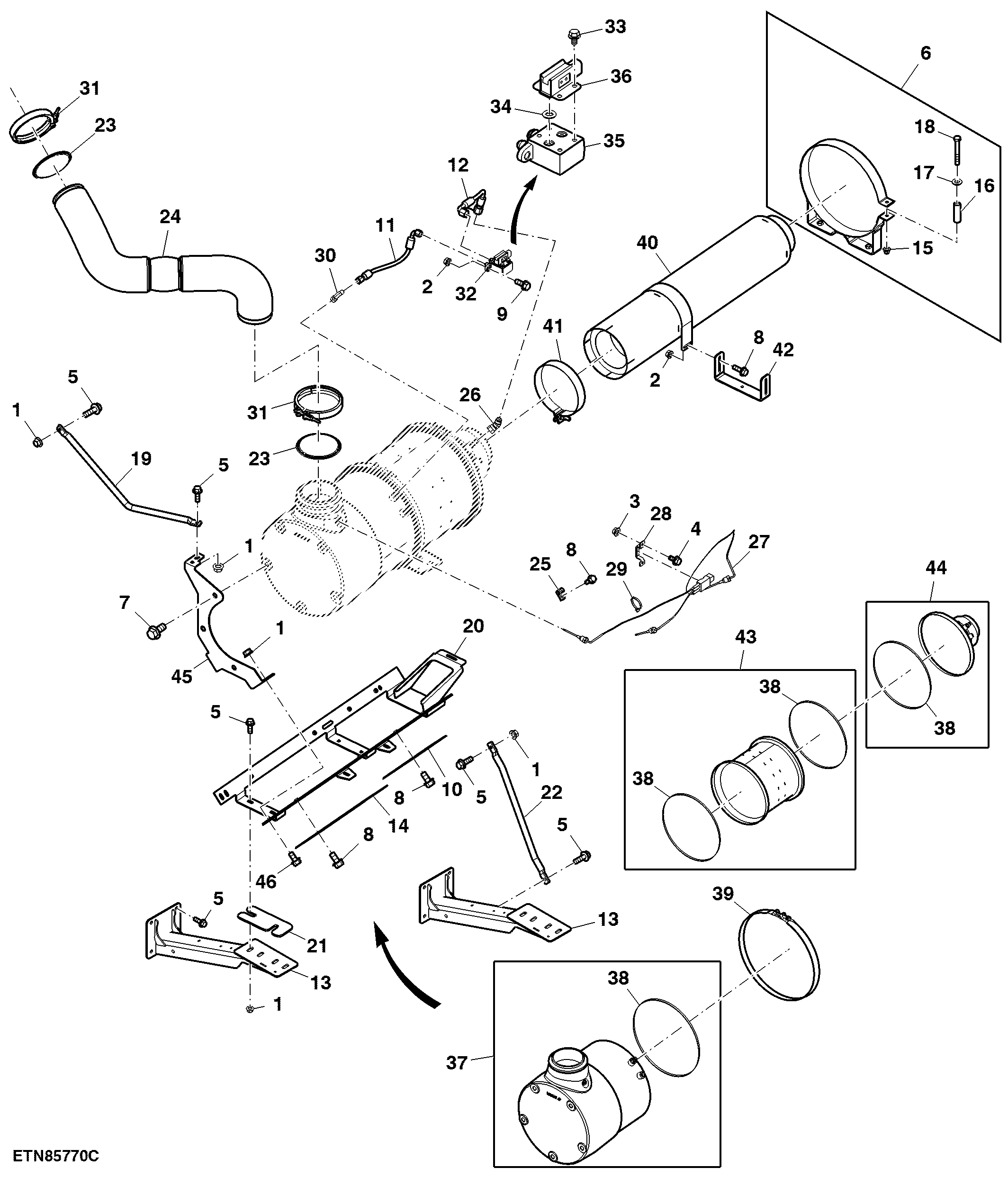

Exhaust DPF/DOC System

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	10	Flange Nut	M10
2	14M7298	5	Flange Nut	M8
3	14M7303	2	Flange Nut	M6
4	19M7774	2	Screw	M6 X 12
5	19M7786	16	Screw	M10 X 30
6	AXE36874	1	Clamp	-
7	19M7843	3	Screw	M16 X 35
8	19M7866	4	Screw	M8 X 20
9	19M7867	2	Screw	M8 X 25
10	HXE70837	2	Deflector	-
11	AXE18197	1	Hose	-
12	AXE18198	1	Hose	-
13	AXE20731	2	Bracket	-
14	HXE70838	2	Deflector	-
15	14M7400	1	Lock Nut	M10
16	H228424	1	Bushing	-
17	24M7028	1	Washer	10.500 X 20 X 2 mm
18	19M8049	1	Cap Screw	M10 X 80
19	HXE25646	1	Brace	-
20	AXE41629	1	Support	-
21	HXE30891	2	Shim	TK = 6 mm
22	HXE32778	1	Brace	-
23	R529640	2	Gasket	-
24	AXE25567	1	Exhaust Pipe	SUB FOR AXE15772
25	T269639	1	Clamp	-
26	AH19770	1	Elbow Fitting	-
27	RE545705	1	Temperature Sensor	-
28	RE542006	1	Strap	-
29	R44302	5	Tie Band	-
30	RE540260	1	Fitting	-
31	RE540348	2	Clamp	-
32	RE543190	1	Sensor Kit	-
33	19M7861	4	Screw	M6 X 10
34	R527968	2	O-Ring	-
35	R530632	1	Manifold	-
36	RE538131	1	Pressure Sensor	-
37	RE541813	1	Diesel Oxidation Catalyst	-
38	R527777	1	Gasket	-
39	RE537806	1	Clamp	-
40	AXE32191	1	Exhaust Pipe	SUB FOR AXE25352
41	HXE14710	1	Clamp	-
42	HXE25625	1	Support	-
43	RE541836	1	Diesel Particulate Filter	-
44	RE541830	1	Exhaust Pipe	-
45	HXE73924	1	Deflector	-
46	19M7784	2	Screw	M10 X 20
