Открытый узел

Crop Diverter Cover

Crop Diverter Cover

Crop Diverter Cover

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

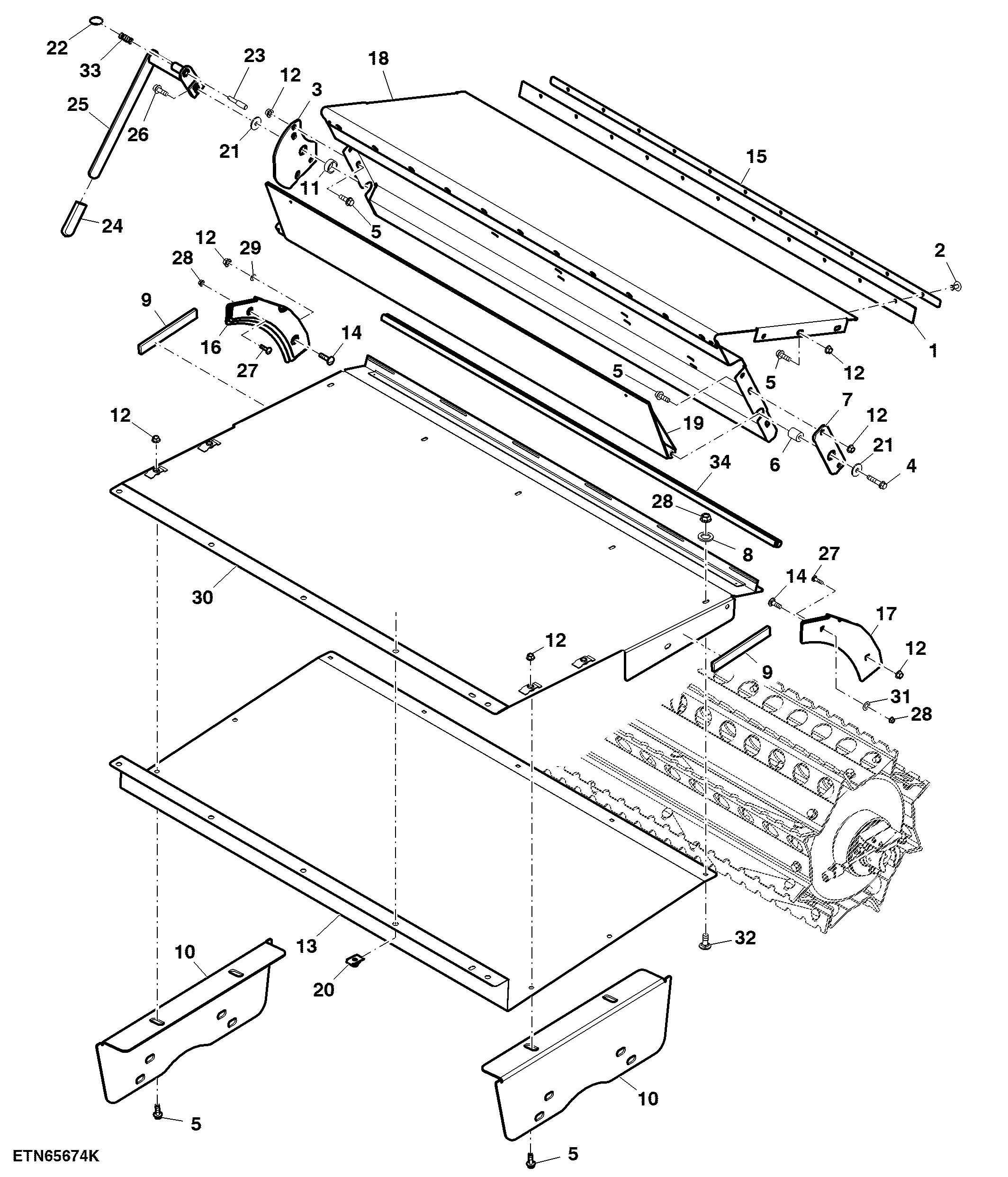

Crop Diverter Cover

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE14175	1	Seal	-
2	HXE52669	11	Rivet	SUB FOR H150109
3	AXE16201	1	Plate	-
4	R120256	1	Screw	-
5	19M7786	24	Screw	M10 X 30
6	R117879	1	Bushing	-
7	HXE22032	1	Plate	LH
8	24M7145	5	Washer	15 X 24 X 2.500 mm
9	H88773	4	Isolator	-
10	HXE47716	2	Bracket	SUB FOR HXE25049 AND HXE25045
11	A92948	1	Bushing	SUB FOR 28H1886
12	14M7296	26	Flange Nut	M10
13	AXE26737	1	Deflector	ORDER HXE47716; SUB FOR AXE17810
14	03M7192	2	Bolt	M10 X 30
15	HXE24747	1	Strap	-
16	AXE26293	1	Deflector	SUB FOR AXE18397
17	AXE26294	1	Deflector	SUB FOR AXE18396
18	AXE24658	1	Deflector	-
19	AXE21425	1	Deflector	-
20	H146457	5	Nut	-
21	24M7101	2	Washer	11 X 34 X 3 mm
22	H174818	1	Ring	LOW
23	H201023	1	Pin	-
24	W25634	1	Grip	-
25	AXE26456	1	Handle	SUB FOR AXE20199
26	H165317	1	Screw	-
27	03M7186	2	Bolt	M8 X 30
28	14M7298	7	Flange Nut	M8
29	H141123	3	Push Nut	-
30	AXE26742	1	Deflector	SUB FOR AXE17810
31	M84309	1	Nut	-
32	03M7184	5	Bolt	M8 X 20
33	R28783	1	Compression Spring	-
34	-	1	Part 34	CTL 1386 mm, MF AZ40412
