Открытый узел

Covers Frame/Supports

Covers Frame/Supports

Covers Frame/Supports

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

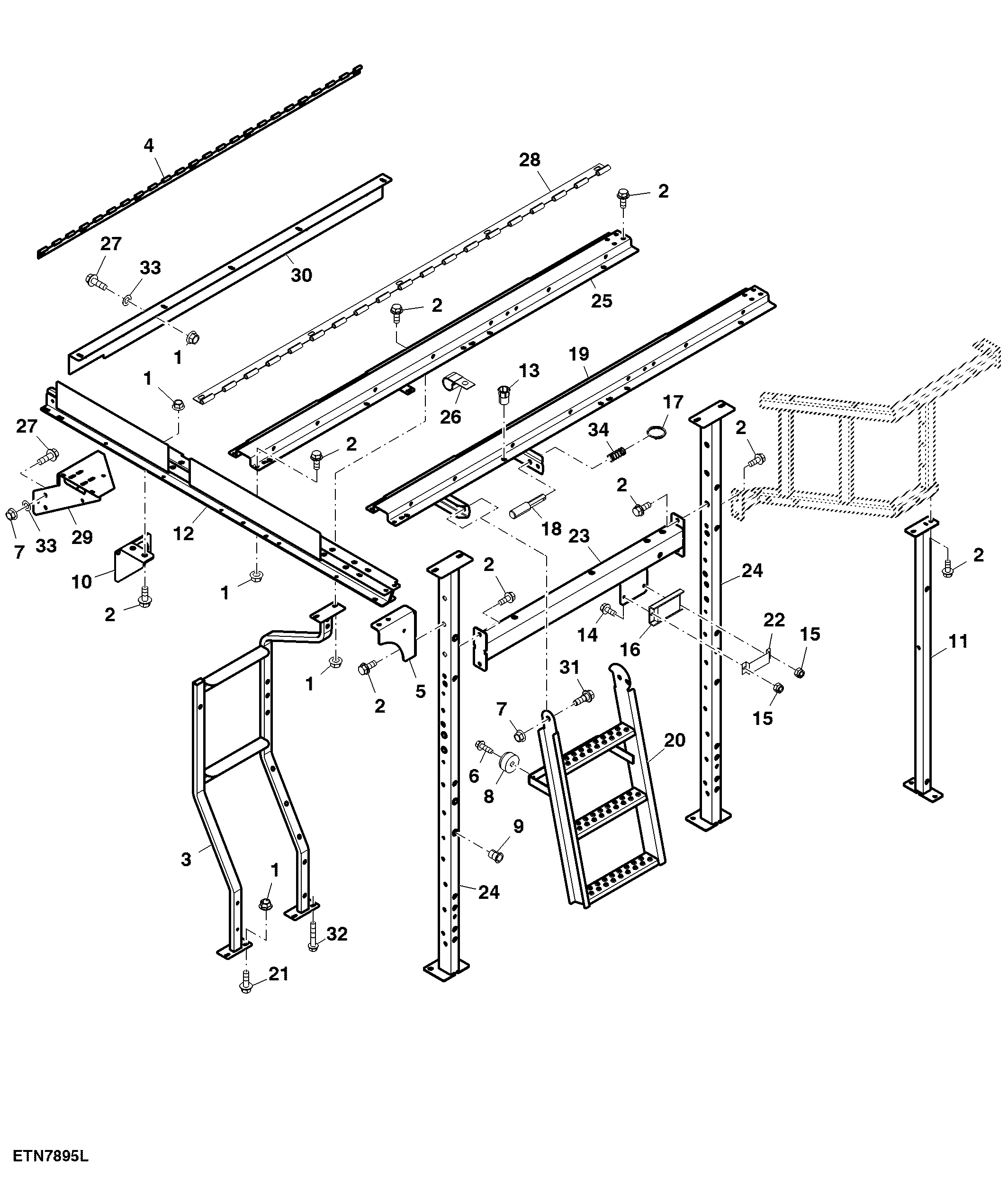

Covers Frame/Supports

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	39	Flange Nut	M8
2	19M7866	69	Screw	M8 X 20
3	AXE24728	1	Support	SUB FOR AXE11036
4	H210546	1	Hinge	FRONT
5	HXE38019	1	Bracket	SUB FOR H239603
6	37M7131	2	Screw	M6 X 20
7	14M7296	7	Flange Nut	M10
8	R120722	2	Absorber	-
9	H158135	71	Nut	-
10	HXE24213	1	Plate	-
11	AXE18275	1	Support	-
12	AXE23202	1	Bracket	SUB FOR AXE18266
13	H162860	11	Nut	-
14	19M7598	2	Cap Screw	M4 X 10
15	14M7264	2	Lock Nut	M4
16	AM102170	1	Magnet	-
17	H174818	1	Ring	LOW
18	H201023	1	Pin	-
19	AXE27782	1	Support	-
20	AXE45416	1	Ladder	SUB FOR AXE23263
21	19M7867	3	Screw	M8 X 25
22	M91405	1	Shield	-
23	AXE20050	1	Support	-
24	AXE21881	2	Support	-
25	AXE23228	1	Support	SUB FOR AXE20281
26	AH114109	2	Clamp	-
27	19M7786	5	Screw	M10 X 30
28	H210546	1	Hinge	-
29	AXE16447	1	Bracket	-
30	HXE42233	1	Bracket	-
31	M144350	2	Bolt	M10 X 30
32	19M7868	1	Screw	M8 X 30
33	M84309	4	Nut	SUB FOR H141123
34	R28783	1	Compression Spring	-
