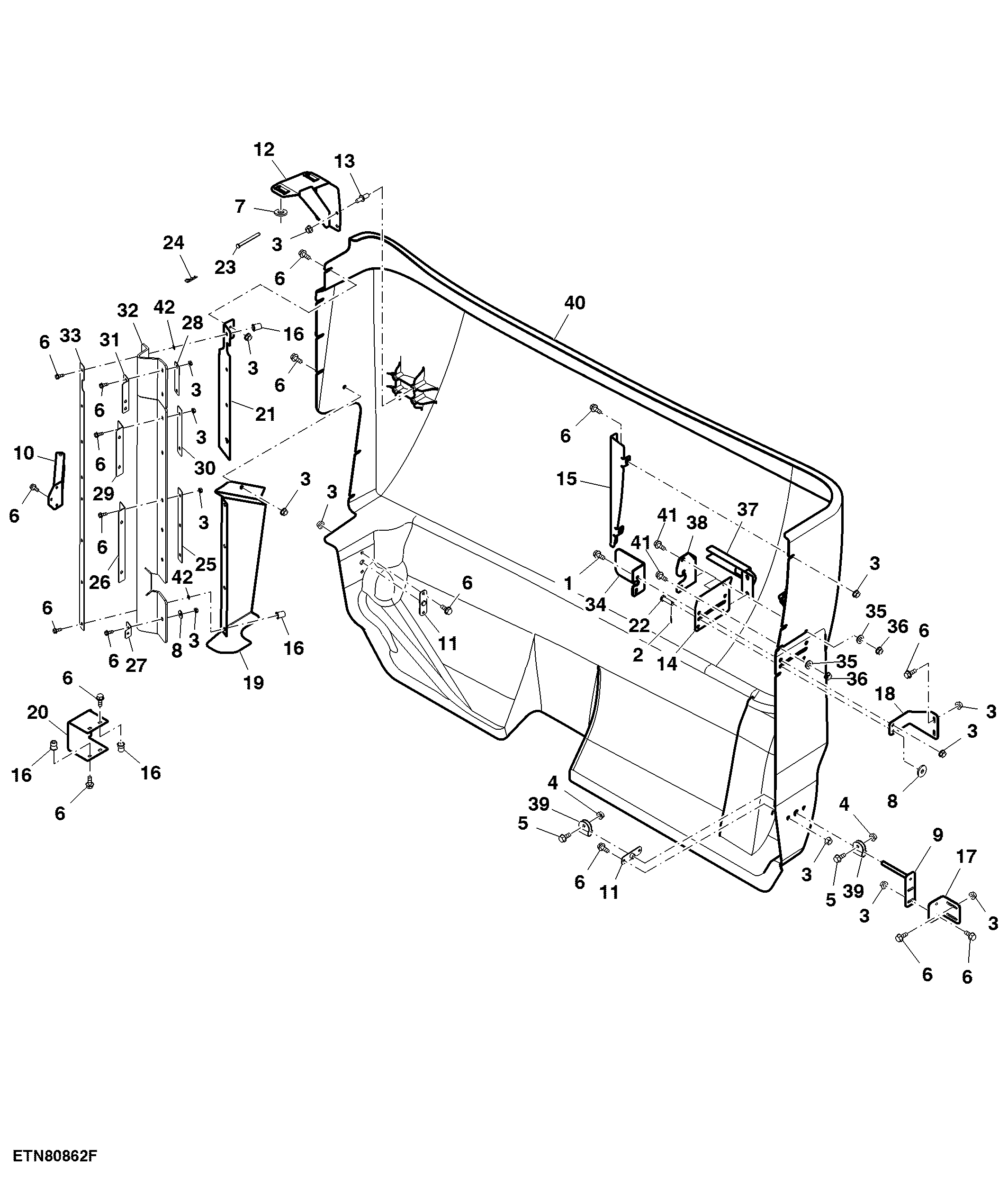

Cooling Package Screen Door - Air Scoop

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7798	3	Screw	M8 X 40
2	11M7081	1	Cotter Pin	2.500 X 20 mm
3	14M7298	16	Flange Nut	M8
4	14M7397	2	Lock Nut	M6
5	19M7862	2	Screw	M6 X 20
6	19M7867	51	Screw	M8 X 25
7	24H1341	1	Washer	17/32" X 15/16" X 0.060"
8	24M7024	9	Washer	9 X 28 X 3 mm
9	AXE10664	1	Hinge	-
10	AXE25537	1	Arm	SUB FOR AXE20318
11	AXE10660	2	Hinge	-
12	AXE25536	1	Bracket	-
13	H170272	6	Stud	-
14	AXE25612	1	Bracket	-
15	HXE30130	1	Panel	SUB FOR HXE19058 ; UPPER REAR
16	H158135	12	Nut	-
17	HXE11095	1	Angle	REAR
18	HXE12588	1	Bracket	REAR
19	HXE30117	1	Panel	FRONT
20	HXE148660	1	Channel	SUB FOR HXE30118
21	HXE32990	1	Bracket	UPPER SEAL
22	M158915	1	Pin Fastener	-
23	M117096	1	Pin Fastener	-
24	B32630	1	Spring Locking Pin	-
25	HXE21143	1	Strip	-
26	HXE30244	1	Angle	NLA ; ORDER HXE32856
27	HXE30513	1	Angle	SUB FOR HXE21170
28	HXE32855	1	Strip	SUB FOR HXE21143
29	HXE32856	2	Angle	SUB FOR HXE30244 OR HXE19608
30	HXE32930	1	Strip	SUB FOR HXE21143
31	HXE32929	1	Angle	SUB FOR HXE30244
32	HXE42237	1	Seal	SUB FOR HXE32854 OR HXE38181
33	HXE33111	1	Strip	SUB FOR HXE30208
34	HXE39423	1	Support	-
35	24M7298	10	Washer	8.400 X 25 X 2 mm
36	14M7396	24	Lock Nut	M8
37	AXE25594	1	Brace	-
38	HXE39609	1	Bracket	-
39	HXE38268	2	Clamp	-
40	AXE20364	1	Panel	SUB FOR AXE17260
41	19M7897	2	Screw	M8 X 35
42	M84309	8	Nut	-

Cooling Package Screen Door - Air Scoop

Нет текстового описания
