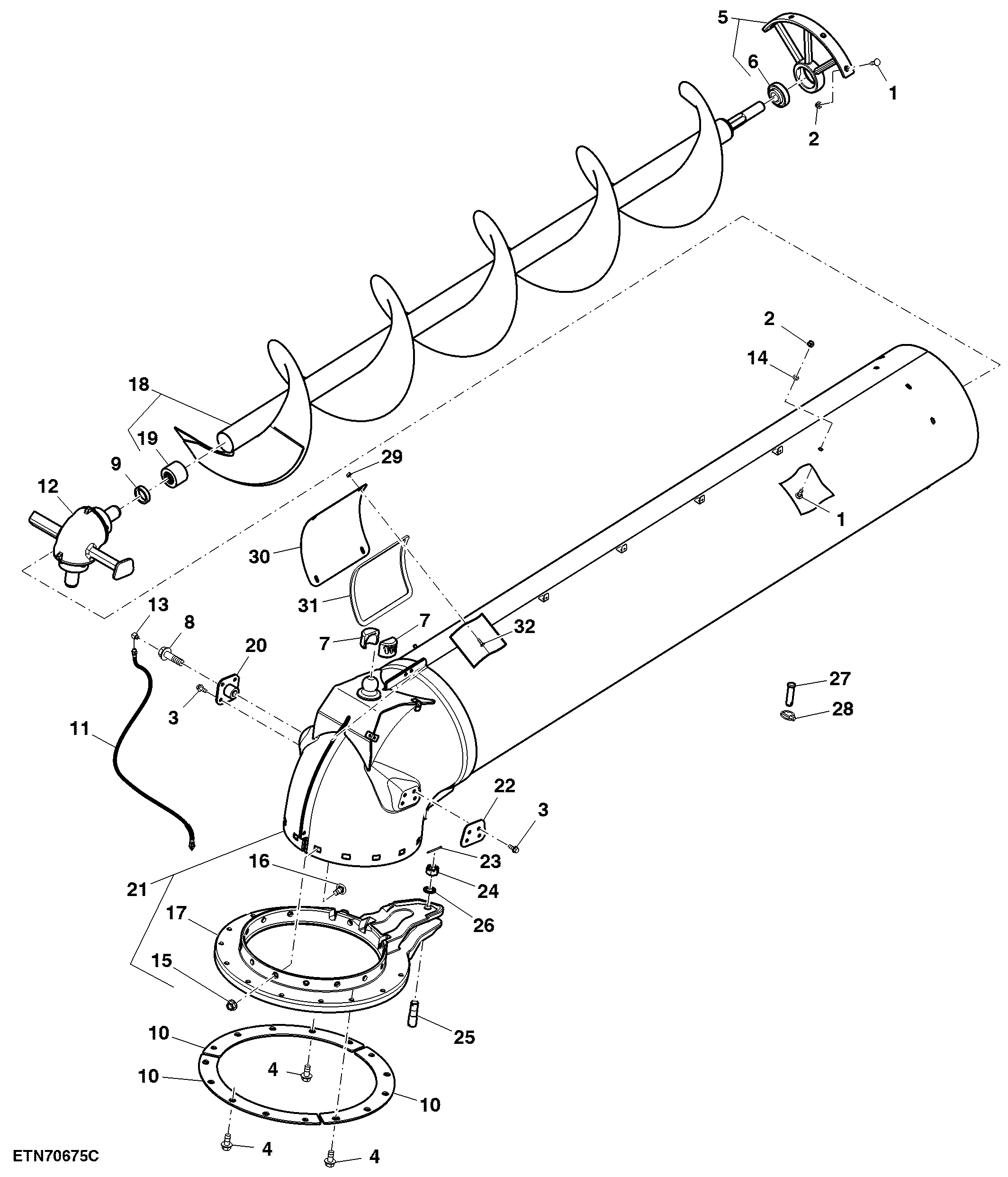

Unloading Auger Turret, High Unloading Rate, 6.9 m (22.6 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	6	Bolt	M10 X 30
2	14M7296	6	Flange Nut	M10
3	19M7785	8	Screw	M10 X 25
4	19M7843	13	Screw	M16 X 35
5	AH209150	1	Bearing With Housing	-
6	JD9373	1	Ball Bearing	-
7	H202433	2	Bushing	-
8	H203809	1	Screw	-
9	H204253	1	Spacer	-
10	H217909	3	Retainer	-
11	AH136553	1	Hose	LGTH = 1600 mm
12	DE19353	1	Gear Case	-
13	JD7839	1	Lubrication Fitting	-
14	H141123	1	Push Nut	-
15	14M7291	12	Flange Nut	M16
16	H211910	24	Bolt	-
17	H235296	2	Ring	-
18	AXE56290	1	Auger	SUB FOR AH201797
19	H204109	2	Gudgeon	-
20	AH203043	1	Support	-
21	AXE18766	1	Housing	-
22	H147752	1	Plate	-
23	11M7032	1	Cotter Pin	5 X 50 mm
24	14H875	1	Nut	7/8"
25	HXE18846	1	Stud	FRONT
26	24M7292	1	Washer	26 X 37 X 2 mm
27	R56930	1	Pin Fastener	-
28	M72598	1	Quick Lock Pin	-
29	14M7298	4	Flange Nut	M8
30	HXE83086	1	Door	SUB FOR H203723
31	-	1	Part 31	CTL 915 mm, MF H81330
32	03M7185	4	Bolt	M8 X 25

Unloading Auger Turret, High Unloading Rate, 6.9 m (22.6 ft)
