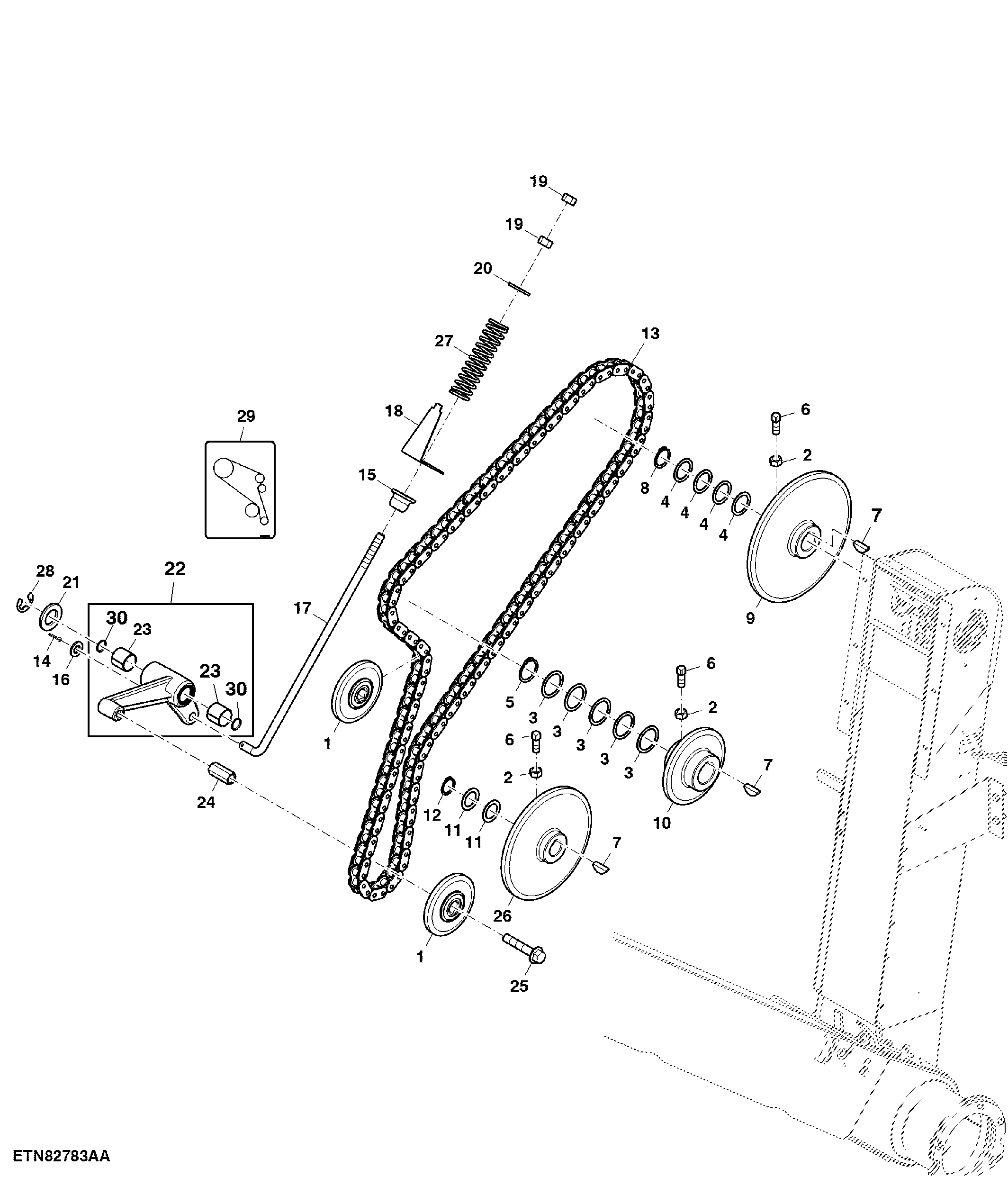

Tailings Elevator W/ Rethresher Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE23133	2	Idler Sprocket	Z = 15
2	14M7274	6	Nut	M10
3	24H1511	5	Washer	1-13/32" X 1-3/4" X 0.060"
4	24H1474	4	Washer	1-5/32" X 1-1/2" X 0.060"
5	40M7165	1	Snap Ring	-
6	H138435	6	Set Screw	-
7	26M7008	3	Shaft Key	8 X 28 mm
8	HXE15291	1	Snap Ring	-
9	HXE35584	1	Drive Sprocket	Z = 34
10	HXE35582	1	Drive Sprocket	Z = 19
11	24M7369	4	Washer	25 X 36 X 1.400 mm
12	40M7076	1	Snap Ring	-
13	AXE54619	1	Roller Chain	L = 114, SUB FOR AXE23140
14	11M7028	1	Cotter Pin	5 X 32 mm
15	H129207	1	Pivot	-
16	24M7047	1	Washer	13 X 24 X 2.500 mm
17	HXE100091	1	Hook Bolt	SUB FOR H176871
18	H171039	1	Gauge	-
19	14M7275	2	Nut	M12
20	24M7180	1	Washer	13 X 37 X 3 mm
21	24M7091	1	Washer	26 X 44 X 4 mm
22	AH235533	1	Arm	-
23	H171061	2	Bushing	-
24	H114395	1	Spacer	-
25	19M7816	1	Screw	M12 X 65
26	HXE35583	1	Drive Sprocket	Z = 29
27	H26552	1	Compression Spring	-
28	P46402	1	Snap Ring	-
29	HXE21142	1	Label	-
30	AA5607R	2	Seal	-

Tailings Elevator W/ Rethresher Drive

Нет текстового описания
