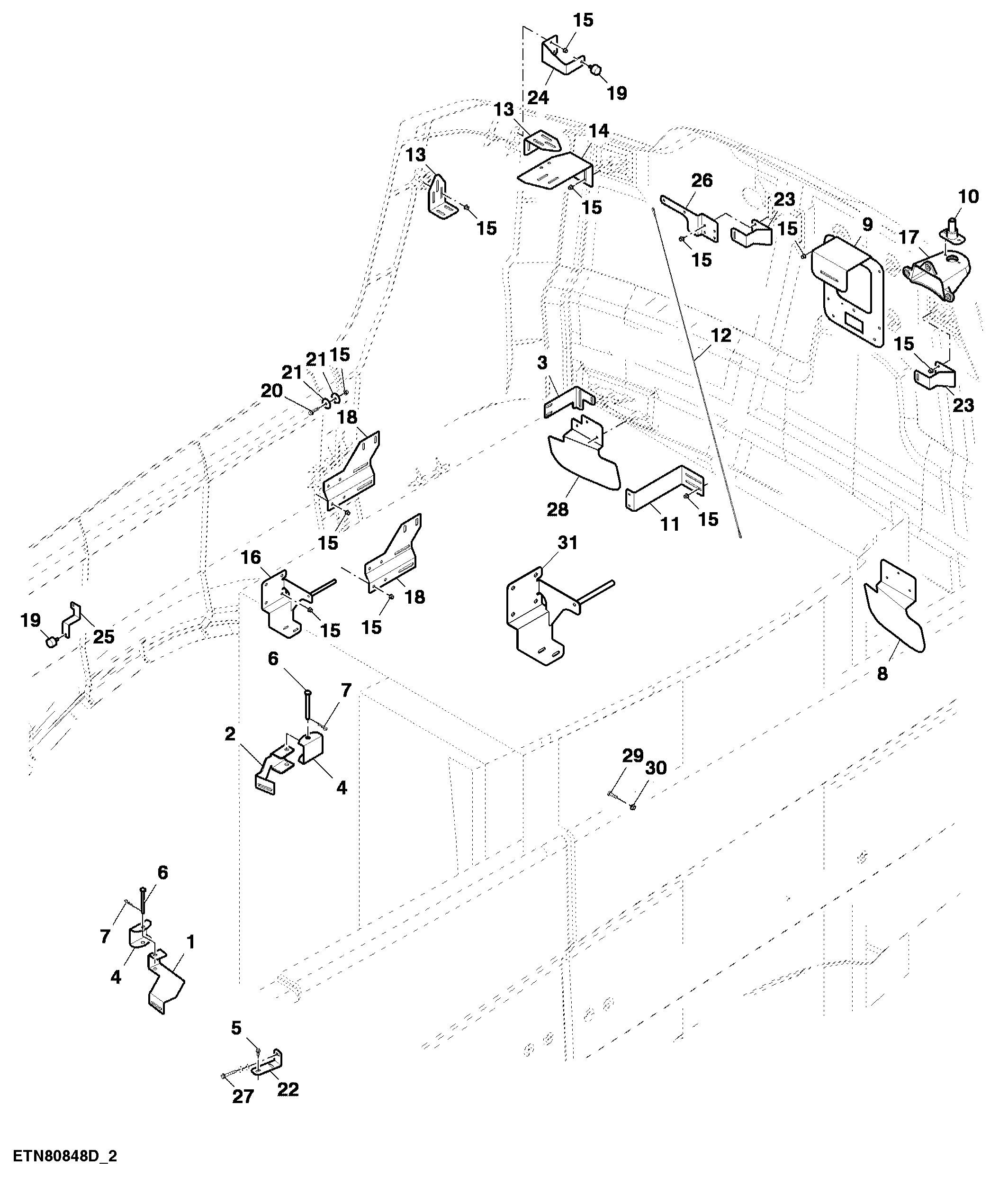

Styling Brackets - Open Center Hydraulics (2/2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE37414	1	Bracket	RH FRONT, SUB FOR H237465
2	HXE37413	1	Bracket	LH FRONT, SUB FOR H237478
3	H237541	1	Bracket	REAR LOW
4	H173257	3	Clevis	-
5	37M7058	2	Screw	M8 X 20
6	45M7121	3	Pin Fastener	10 X 100 mm
7	J16931	3	Pin	-
8	HXE32602	1	Bracket	REAR
9	H237589	1	Bracket	-
10	AH236459	1	Support	REAR
11	H237504	1	Bracket	REAR LOW
12	AH151353	1	Cable	-
13	HXE11734	2	Bracket	-
14	H237540	1	Bracket	REAR UP
15	14M7396	67	Lock Nut	M8
16	AXE11418	1	Bracket	UP
17	H237630	1	Support	REAR
18	HXE12743	2	Bracket	-
19	AH154566	3	Bumper	-
20	19M7897	2	Screw	M8 X 35
21	24H1291	4	Washer	21/64" X 1-15/32" X 7/64"
22	HXE19695	4	Bracket	FRONT
23	HXE19115	2	Bracket	REAR
24	HXE19307	1	Bracket	UP
25	HXE26334	1	Bracket	RH FRONT
26	HXE27924	1	Bracket	-
27	19M7800	4	Screw	M8 X 50
28	HXE32841	1	Bracket	REAR
29	19M7077	6	Cap Screw	M6 X 20
30	14M7303	6	Flange Nut	M6
31	AXE25503	1	Bracket	-

Styling Brackets - Open Center Hydraulics (2/2)

Нет текстового описания
