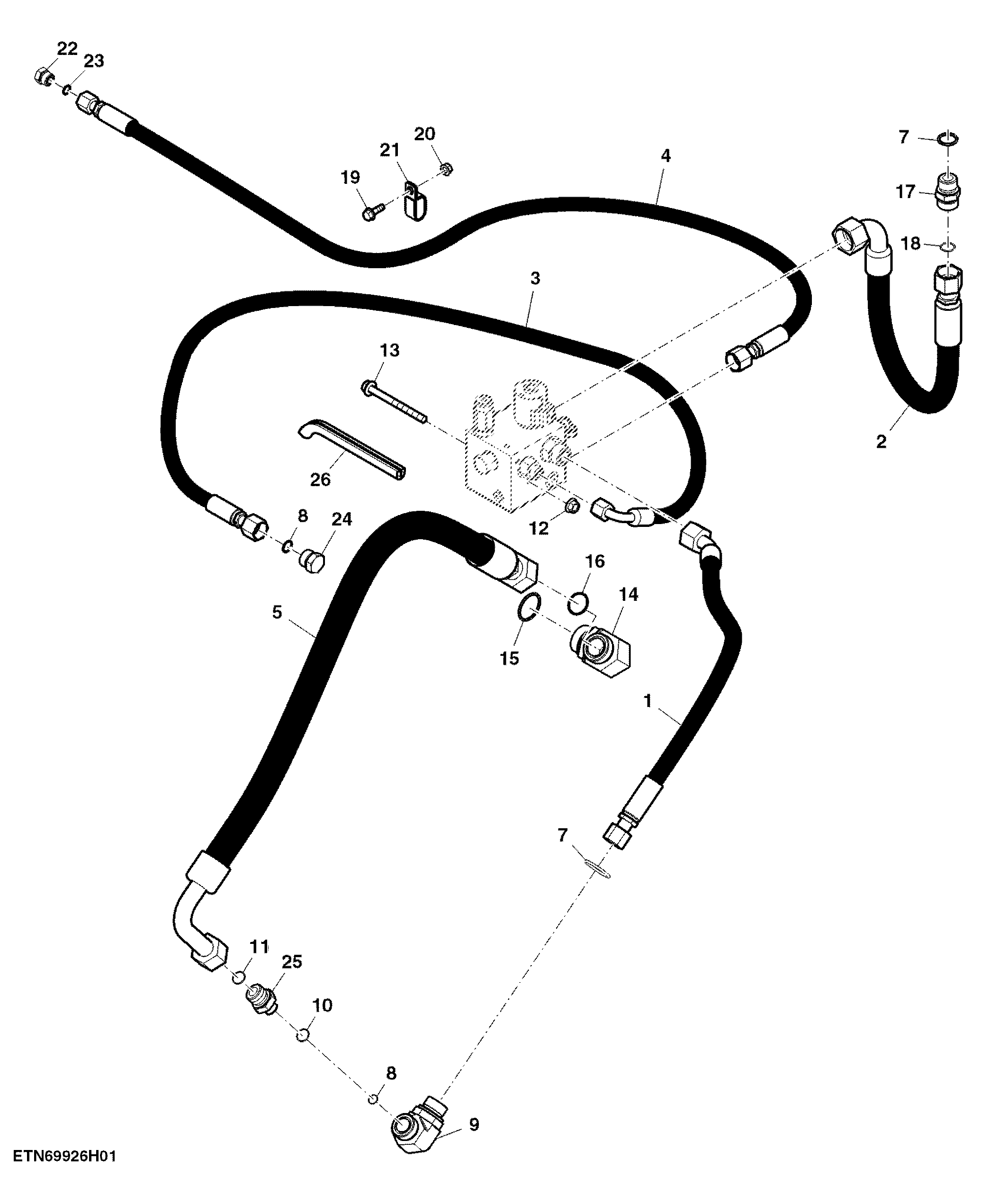

Straw Spreader Hoses, Single Open Center Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE37490	1	Hydraulic Hose	LGTH = 1100 mm, SUB FOR AXE29717
2	AXE15006	1	Hydraulic Hose	LGTH = 620 mm
3	AXE24389	1	Hydraulic Hose	LGTH = 1806 mm
4	AXE24390	1	Hydraulic Hose	LGTH = 2025 mm
5	AXE18309	1	Hydraulic Hose	LGTH = 1070 mm
6	38H5152	1	Adapter Fitting	-
7	51M7047	1	O-Ring	23.600 X 2.900 mm
8	T77932	1	O-Ring	-
9	38H5166	1	Elbow Fitting	SUB FOR 38H5020 APPL
10	51M7048	1	O-Ring	29.600 X 2.900 mm
11	T76938	1	O-Ring	-
12	14M7296	1	Flange Nut	M10
13	19M7836	1	Screw	M10 X 110
14	38H5021	1	Elbow Fitting	-
15	51M7049	1	O-Ring	38.600 X 2.900 mm
16	T78612	1	O-Ring	29.870 X 1.778 mm (1.176" X 0.070")
17	38H5005	1	Adapter Fitting	-
18	T77858	1	O-Ring	-
19	19M7867	1	Screw	M8 X 25
20	14M7298	1	Flange Nut	M8
21	R49921	1	Clamp	-
22	38H1147	1	Fitting Plug	-
23	T77857	1	O-Ring	-
24	38H1148	1	Fitting Plug	-
25	38H5006	1	Adapter Fitting	-
26	-	1	Part 26	CTL 206 mm, MF AH122244

Straw Spreader Hoses, Single Open Center Hydraulics
