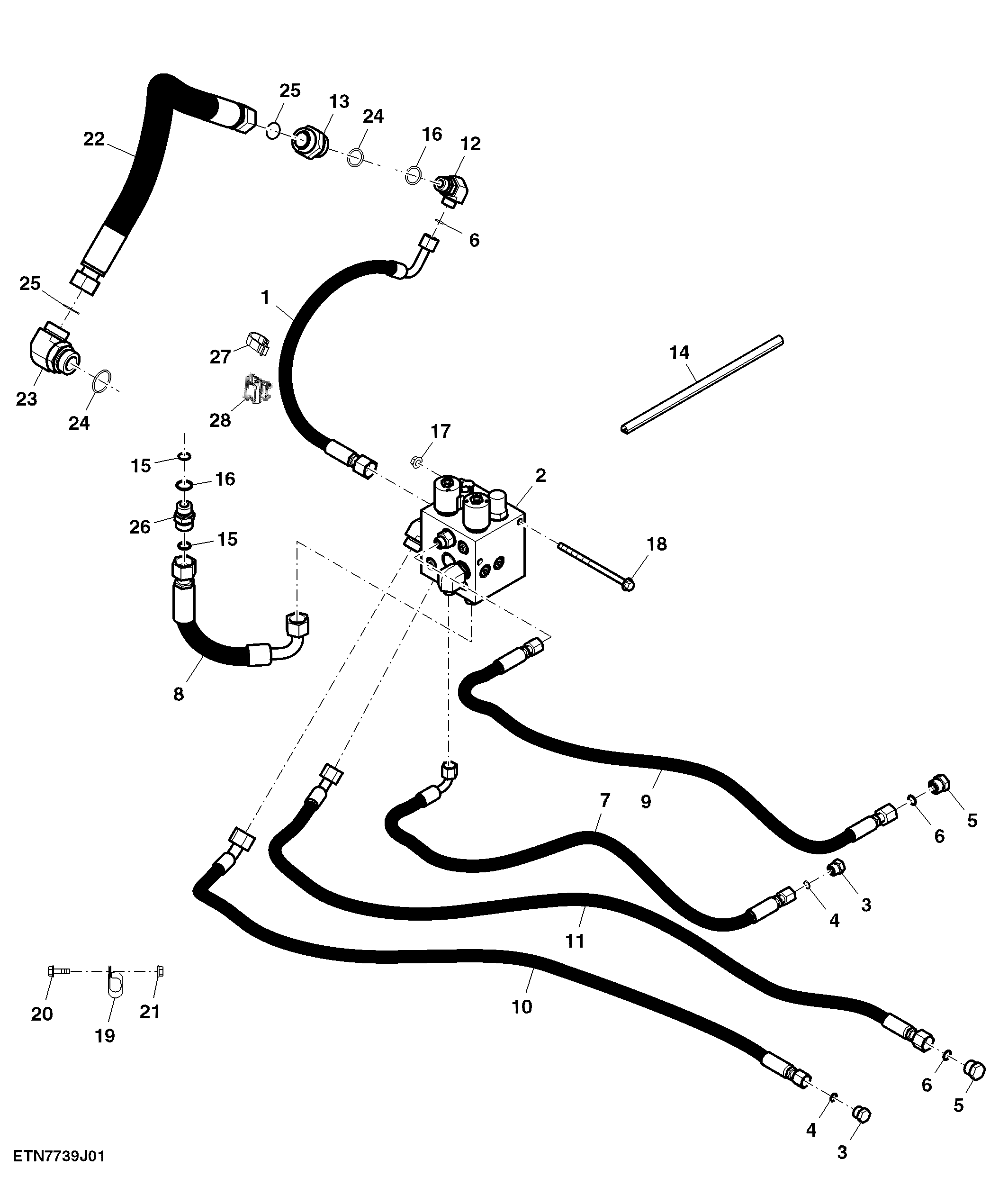

Straw Spreader Hoses, Dual Flow Control

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE12609	1	Hydraulic Hose	LGTH = 975 mm
1	AXE37490	1	Hydraulic Hose	LGTH = 1100 mm, SUB FOR AXE29717
2	-	1	Part 3	-
3	38H1147	1	Fitting Plug	-
4	T77857	1	O-Ring	-
5	38H1148	1	Fitting Plug	-
6	T77932	3	O-Ring	-
7	AXE21056	1	Hydraulic Hose	LGTH = 1250 mm
8	AXE21055	1	Hydraulic Hose	LGTH = 400 mm
9	AXE21052	1	Hydraulic Hose	LGTH = 1360 mm
10	AXE21053	1	Hydraulic Hose	LGTH = 2130 mm
11	AXE21054	1	Hydraulic Hose	LGTH = 2120 mm
12	38H5166	1	Elbow Fitting	-
13	38H5189	1	Adapter Fitting	-
14	-	1	Part 15	CTL 205 mm, MF AH122244
15	T77858	1	O-Ring	-
16	51M7047	1	O-Ring	23.600 X 2.900 mm
17	14M7296	2	Flange Nut	M10
18	19M8598	2	Screw	M10 X 170
19	H117952	1	Clamp	-
20	19M7867	1	Screw	M8 X 25
21	14M7298	1	Flange Nut	M8
22	AXE25063	1	Hydraulic Hose	LGTH = 1160 mm
23	38H5021	1	Elbow Fitting	-
24	51M7049	1	O-Ring	38.600 X 2.900 mm
25	T78612	1	O-Ring	-
26	38H5005	1	Adapter Fitting	-
27	H224073	2	Tie Band	-
28	AN209168	1	Swivel	-

Straw Spreader Hoses, Dual Flow Control
