Открытый узел

Rotary Screen Door

Rotary Screen Door

Rotary Screen Door

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Rotary Screen Door

Нет текстового описания

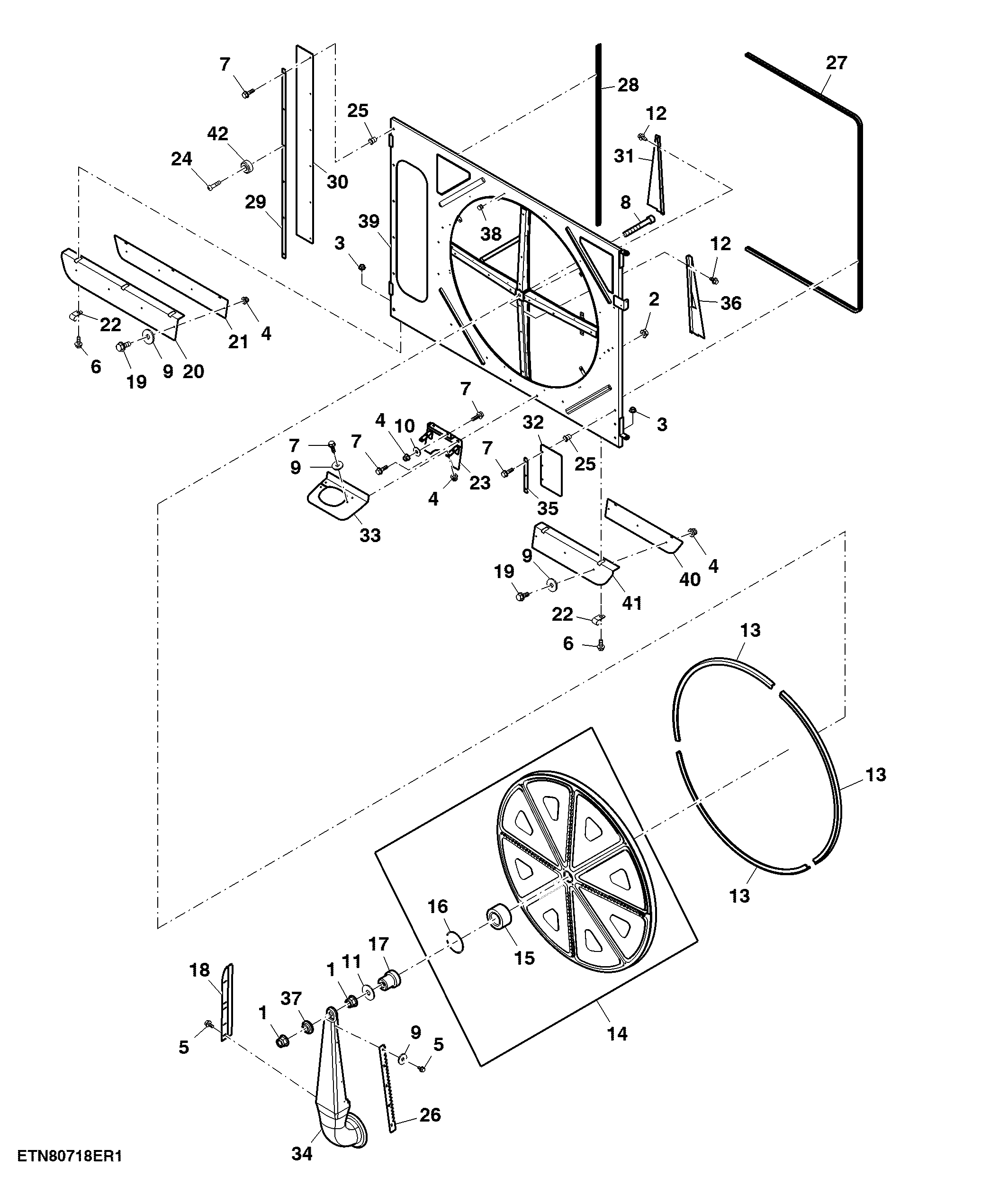

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7291	2	Flange Nut	M16
2	14M7298	2	Flange Nut	M8
3	14M7303	5	Flange Nut	M6
4	14M7396	13	Lock Nut	M8
5	19M7774	8	Screw	M6 X 12
6	19M7775	5	Screw	M6 X 16
7	19M7867	16	Screw	M8 X 25
8	L116459	1	Screw	-
9	24M7024	7	Washer	9 X 28 X 3 mm
10	24M7298	11	Washer	8.400 X 25 X 2 mm
11	24M7315	1	Washer	17 X 50 X 3 mm
12	37M7089	4	Screw	M6 X 12
13	AH223544	3	Brush	-
14	AH225518	1	Screen	-
15	AH109788	1	Tapered Roller Bearing	-
16	H83285	1	Snap Ring	-
17	H222955	1	Spacer	-
18	AH229322	1	Brush	-
19	19M7866	7	Screw	M8 X 20
20	HXE30113	1	Seal	LH
21	HXE30112	1	Plate	LH
22	T21101	5	Clamp	-
23	AXE20325	1	Bracket	-
24	R184640	1	Screw	-
25	H158135	13	Nut	-
26	H223636	1	Knife	-
27	HXE10581	2	Isolator	-
28	HXE11535	1	Isolator	REAR
29	HXE17199	1	Plate	REAR
30	HXE21171	1	Isolator	REAR
31	HXE27825	1	Panel	REAR
32	HXE30115	1	Isolator	FRONT LOW
33	HXE30122	1	Seal	-
34	HXE30151	1	Air Duct	-
35	HXE30346	1	Strip	LOW
36	HXE32448	1	Panel	FRONT
37	W42480	1	Bushing	-
38	Z59007	15	Rivet	-
39	AXE25190	1	Door	SUB FOR AXE24555
40	HXE30111	1	Plate	RH
41	HXE30114	1	Seal	RH
42	H209141	1	Bumper	-
