Outer Unloading Auger, High Unloading Rate, 7.9 m (25.9 ft), Export

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	12	Flange Nut	M10
2	19M7835	20	Screw	M10 X 35
3	24M7296	8	Washer	10.500 X 30 X 2.500 mm
4	AH209150	2	Bearing With Housing	-
5	JD9373	2	Ball Bearing	-
6	H127921	2	Splined Coupling	-
7	AH234554	1	Auger	Inner
8	03M7185	13	Bolt	M8 X 25
9	AH234556	1	Housing	Inner
10	14M7298	10	Flange Nut	M8
11	H135891	14	Lock Nut	SUB FOR 14M7400
12	HXE83086	1	Door	SUB FOR H203723
13	19M7805	12	Screw	M10 X 45
14	19M7800	1	Screw	M8 X 50
15	AH230191	1	Bracket	-
16	03M7186	9	Bolt	M8 X 30
17	11M7012	1	Cotter Pin	3.200 X 16 mm
18	19M7866	1	Screw	M8 X 20
19	24M7106	1	Washer	10 X 18 X 2.500 mm
20	AH221739	1	Bracket	-
21	AH221973	1	Door	-
22	AH234567	1	Housing	Outer
23	AH235525	1	Auger	Outer
24	24H1300	3	Washer	25/64" X 2" X 0.220"
25	A51212	2	Lock Nut	-
26	24H1623	6	Washer	7/16" X 3" X 0.220"
27	H217334	1	Torsion Spring	-
28	24H1311	3	Washer	13/32" X 1-1/4" X 0.220"
29	AH214614	1	Isolator	-
30	H229359	1	Pin Fastener	-
31	03M7196	1	Bolt	M10 X 50
32	M84309	1	Nut	-
33	T20217	1	Washer	-
34	-	2	Part 34	CTL 915 mm, MF H81330
35	03M7193	2	Bolt	M10 X 35
36	H137328	1	Lock Nut	-
37	03M7184	2	Bolt	M8 X 20

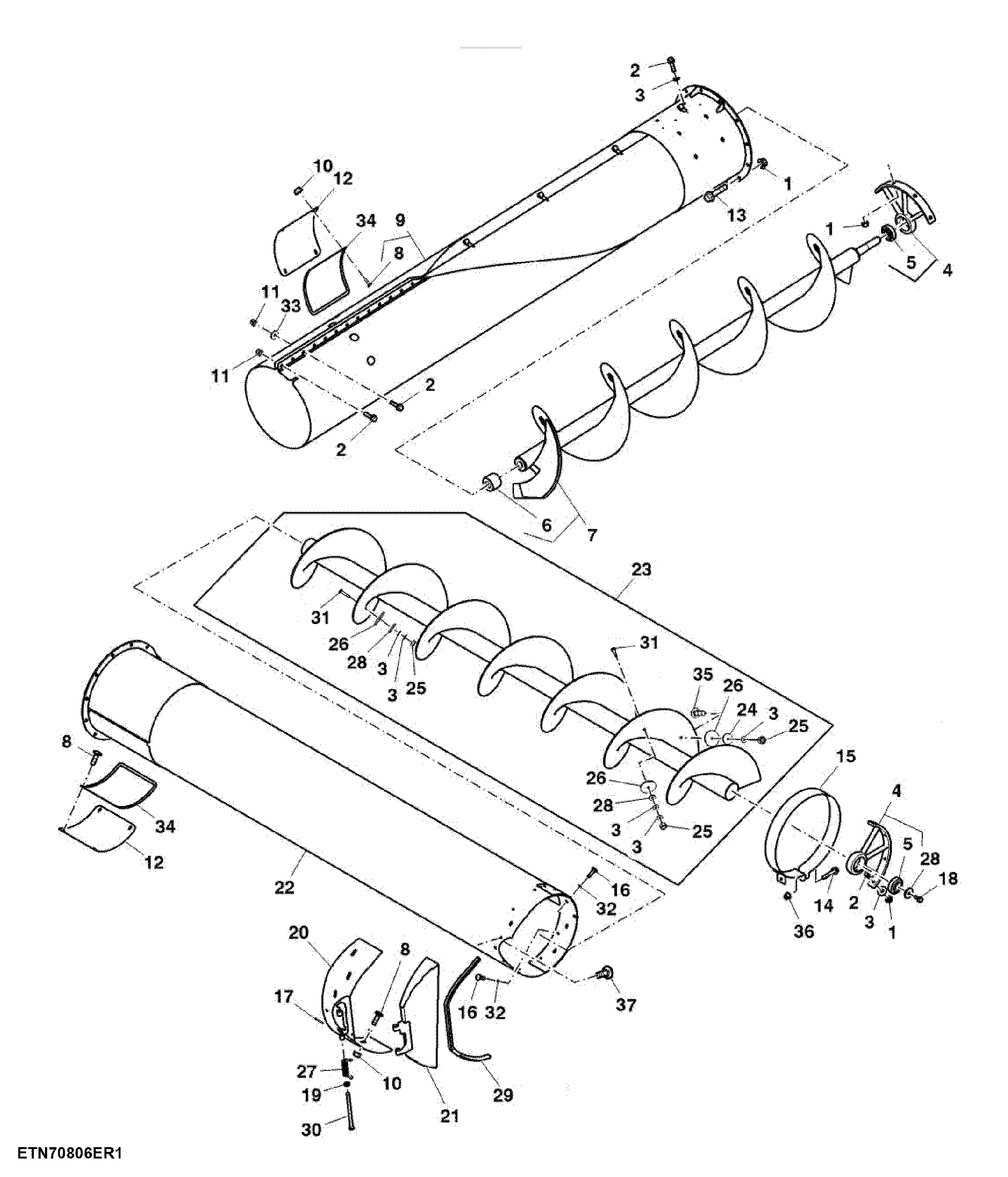

Outer Unloading Auger, High Unloading Rate, 7.9 m (25.9 ft), Export
