Открытый узел

Panel, Manifold Deflectors

Panel, Manifold Deflectors

Panel, Manifold Deflectors

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

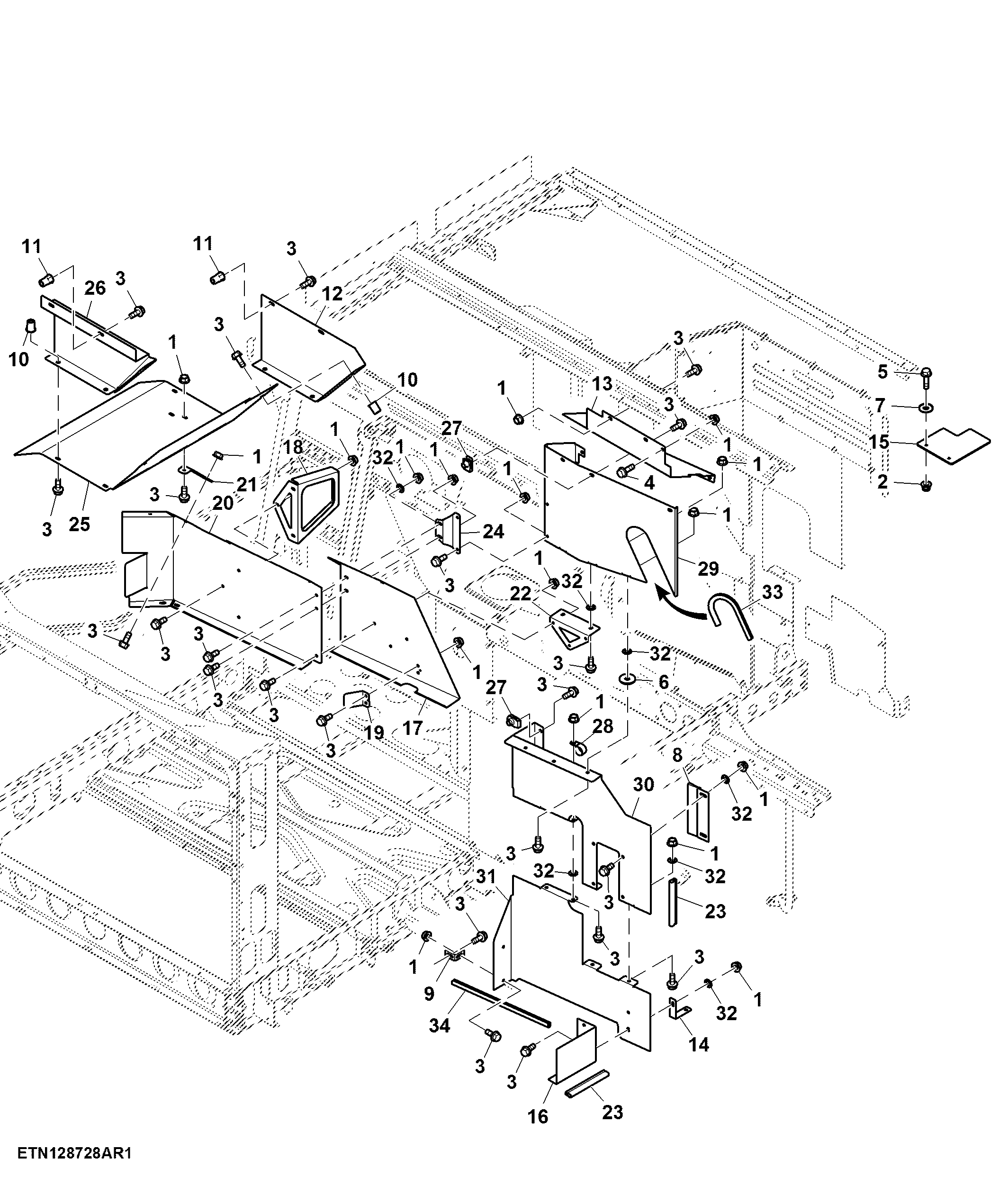

Panel, Manifold Deflectors

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	38	Flange Nut	M8
2	14M7396	2	Lock Nut	M8
3	19M7866	55	Screw	M8 X 20
4	19M7867	2	Screw	M8 X 25
5	19M7868	2	Screw	M8 X 30
6	24M7024	1	Washer	9 X 28 X 3 mm
7	24M7207	2	Washer	8.400 X 24 X 2 mm
8	AXE37642	2	Brush	-
9	H131526	2	Angle	-
10	H158135	6	Nut	-
11	H162860	4	Nut	-
12	HXE22705	1	Deflector	-
13	HXE43245	1	Cover	-
14	HXE43313	1	Bracket	-
15	HXE45467	1	Plate	-
16	HXE66120	1	Deflector	-
17	HXE66121	1	Air Duct	-
18	HXE66122	1	Bracket	-
19	HXE66123	1	Deflector	-
20	HXE66124	1	Air Duct	-
21	HXE66126	2	Bracket	-
22	HXE66133	1	Bracket	-
23	-	4	Part 23	CTL 190 mm, MF AH80335
24	HXE66903	1	Bracket	-
25	HXE80438	1	Deflector	-
26	HXE80591	1	Deflector	-
27	M84971	7	Nut	-
28	R228518	1	Clamp	-
29	HXE45121	1	Cover	-
30	HXE62978	1	Cover	-
31	HXE63041	1	Cover	-
32	H131531	15	Push Nut	-
33	-	1	Part 33	CTL 355 mm, MF AH122244
34	-	1	Part 34	CTL 435 mm, MF AH122244
