Открытый узел

Main Engine Gear Case Bevel Gear Set

Main Engine Gear Case Bevel Gear Set

Main Engine Gear Case Bevel Gear Set

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

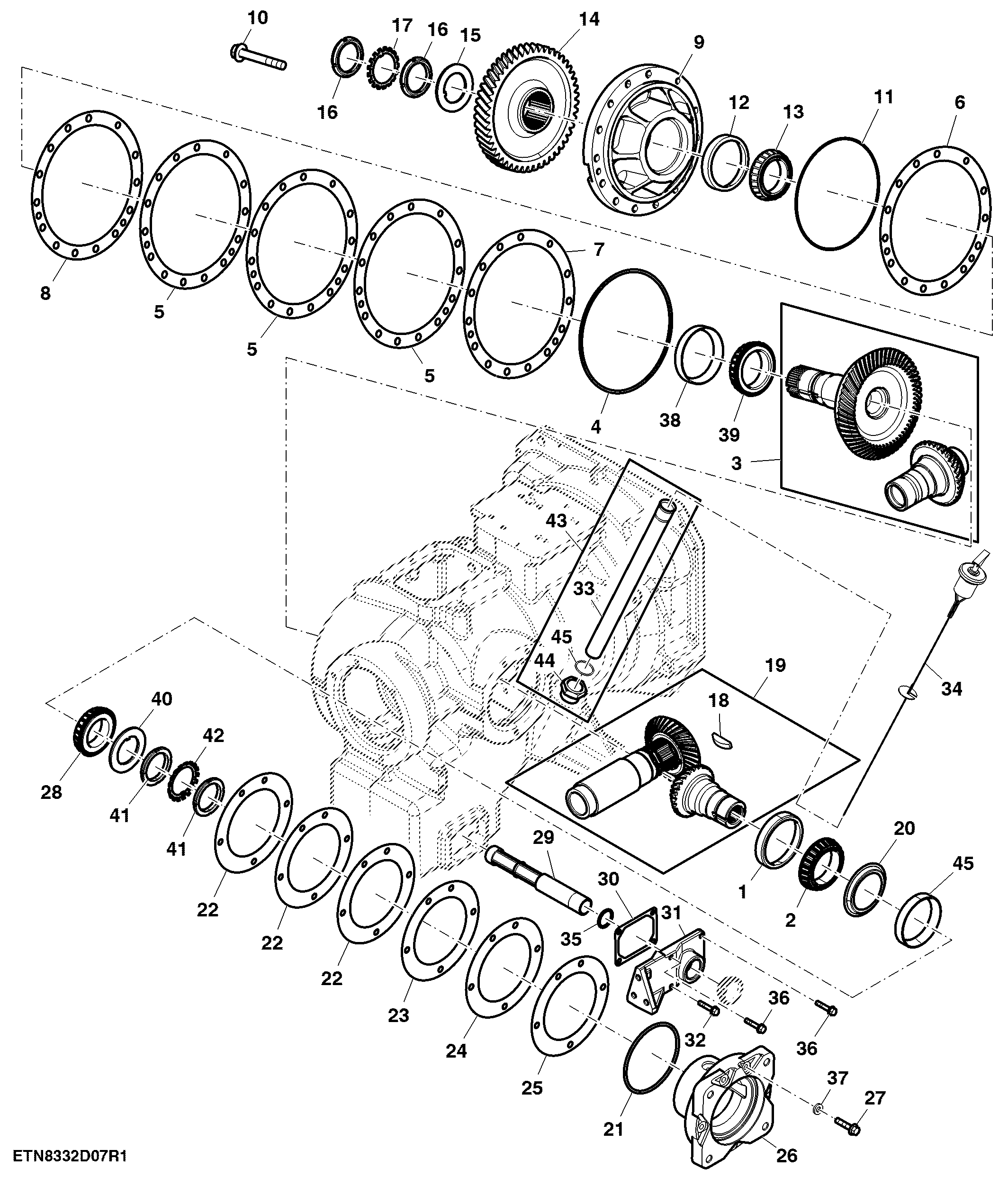

Main Engine Gear Case Bevel Gear Set

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD9132	2	Bearing Cup	-
2	JD9075	2	Bearing Cone	-
3	DE20122	1	Gear	Z = 53 / 37
4	H125839	1	O-Ring	-
5	CE17453	3	Shim	TK = 0.50 mm
6	CE17452	1	Shim	TK = 0.50 mm
7	CE17451	1	Shim	TK = 0.13 mm
8	CE17450	1	Shim	TK = 0.08 mm
9	CE20428	1	Housing	-
10	19M7819	12	Screw	M12 X 90
11	CE18446	1	O-Ring	-
12	JD7446	1	Bearing Cup	-
13	JD8130	1	Bearing Cone	-
14	CE17434	1	Gear	Z = 49
15	H110800	1	Lock Washer	-
16	H122650	2	Lock Nut	-
17	H110801	1	Lock Washer	-
18	26H105	1	Shaft Key	3/8" X 2-1/8"
19	DE20121	1	Gear	Z = 27 / 38
20	H125837	1	Oil Cup	-
21	R72032	1	O-Ring	-
22	H125737	3	Shim	TK = 0.50 mm
23	H125736	1	Shim	TK = 0.25 mm
24	H125735	1	Shim	TK = 0.13 mm
25	H125734	1	Shim	TK = 0.08 mm
26	CE21677	1	Housing	-
27	19M8499	5	Cap Screw	M10 X 60
28	JD8162	1	Bearing Cone	-
29	CE19990	1	Filter	-
30	H126792	1	Gasket	-
31	CE21566	1	Cap	-
32	19M7798	2	Screw	M8 X 40
33	CE21586	1	Tube	-
34	AXE23432	1	Dipstick	-
35	CE20304	1	O-Ring	-
36	19M7868	2	Screw	M8 X 30
37	24M7028	5	Washer	10.500 X 20 X 2 mm
38	JD9104	1	Bearing Cup	-
39	JD9040	1	Bearing Cone	-
40	CE19102	1	Lock Washer	-
41	CE19104	2	Lock Nut	-
42	CE19103	1	Lock Washer	-
43	DE30481	1	Tube	-
44	51M7049	1	O-Ring	38.600 X 2.900 mm
45	JD8206	1	Bearing Cup	-
