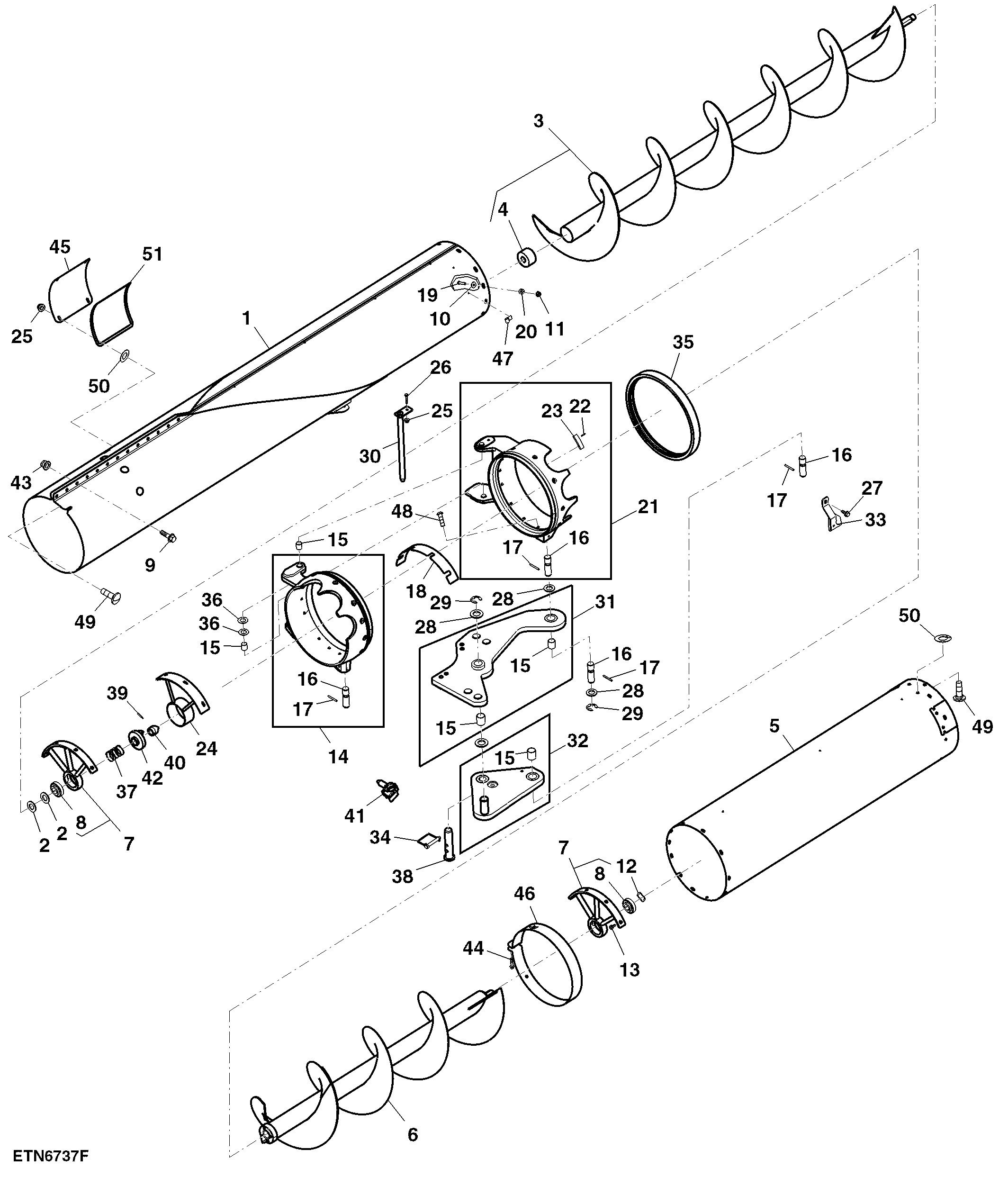

Folding Unloading Auger, High, 6.8 m (22.5 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE72376	1	Tube	SUB FOR AXE38891 OR AH209128
2	24M7291	2	Washer	37 X 66 X 5 mm
3	AH226068	1	Auger	-
4	AH122717	1	Gudgeon	-
5	AH202240	1	Housing	-
6	AH211828	1	Auger	-
7	AH209150	2	Bearing With Housing	-
8	JD9373	2	Ball Bearing	-
9	19M7835	17	Screw	M10 X 35
10	24M7296	25	Washer	10.500 X 30 X 2.500 mm
11	14M7296	29	Flange Nut	M10
12	U41053	2	Washer	-
13	03M7186	9	Bolt	M8 X 30
14	AH212948	1	Ring	-
15	H207614	7	Bushing	-
16	H211888	4	Pin	-
17	34M7044	4	Spring Pin	6 X 50 mm
18	H204883	1	Spacer	-
19	21M7497	21	Screw	M10 X 50
20	H213604	17	Spacer	-
21	AH212949	1	Ring	-
22	34M7102	4	Spring Pin	5 X 26 mm
23	H217009	2	Shim	THK = 22.5 mm
24	AH213769	1	Support	-
25	14M7298	5	Flange Nut	M8
26	19M7800	1	Screw	M8 X 50
27	19M7866	1	Screw	M8 X 20
28	24M7091	6	Washer	26 X 44 X 4 mm
29	M129036	3	Ring	-
30	AH211963	1	Pin	-
31	AH217466	1	Bracket	-
32	AH217467	1	Link	-
33	AH228796	1	Bracket	-
34	AH89461	1	Pin Fastener	-
35	H207612	1	Seal	-
36	H207615	2	Thrust Washer	-
37	H211804	1	Spring	-
38	H217659	1	Pin	-
39	34M7042	1	Spring Pin	6 X 40 mm
40	H216254	1	Guide	-
41	H141394	1	Clip	-
42	H216268	1	Hydr. Quick Coupler Plug	-
43	H135891	17	Lock Nut	SUB FOR 14M7400
44	19M7806	1	Screw	M10 X 50
45	HXE83086	1	Door	SUB FOR H203723
46	AH230191	1	Bracket	-
47	AH89557	4	Clip	-
48	21M7443	4	Screw	M10 X 35
49	03M7185	4	Bolt	M8 X 25
50	M84309	13	Nut	-
51	-	1	Part 51	CTL 600 mm, MF H81330
