Открытый узел

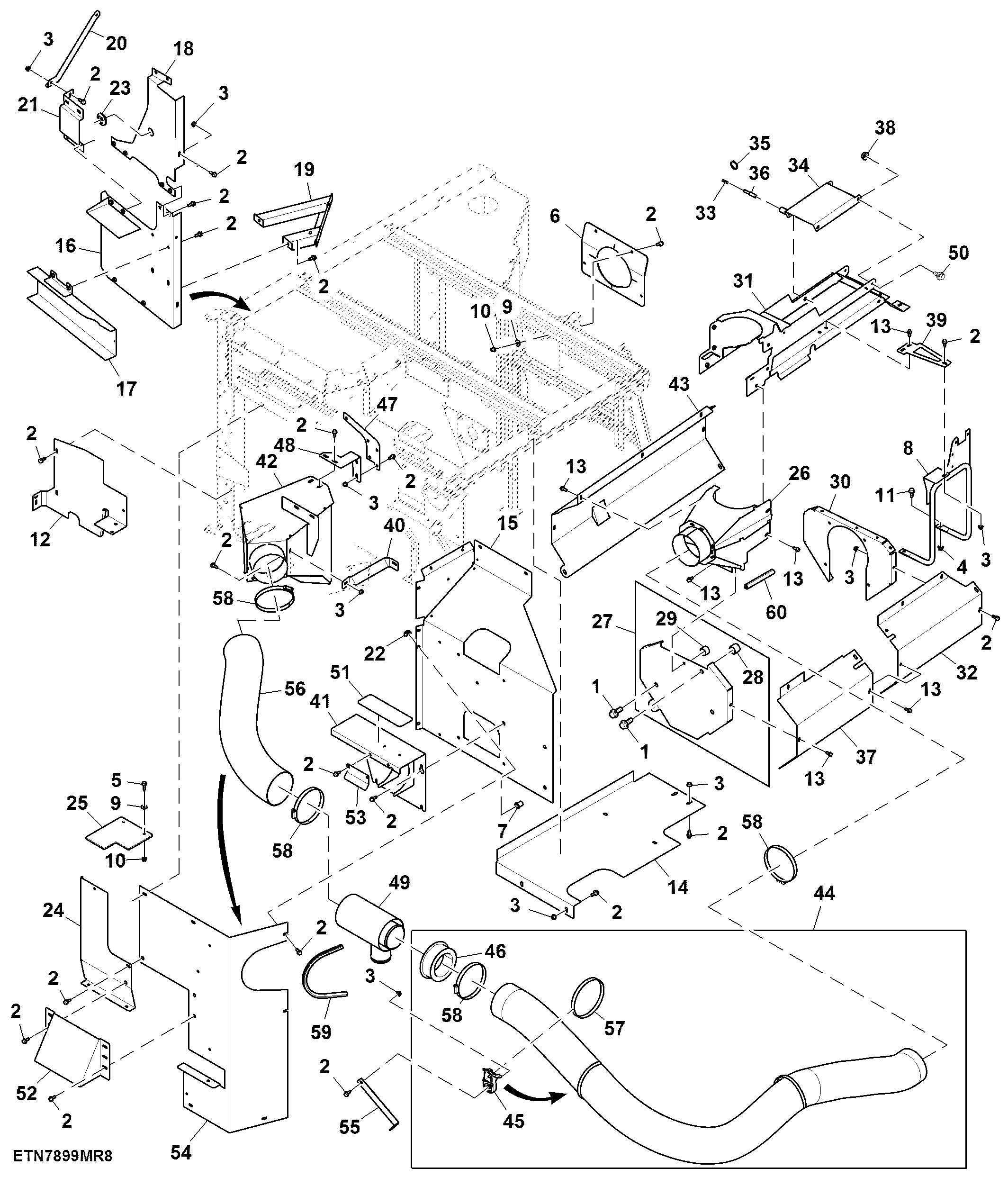

Engine Covers and Deflectors

Engine Covers and Deflectors

Engine Covers and Deflectors

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Engine Covers and Deflectors

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7793	3	Screw	M16 X 40
2	19M7866	76	Screw	M8 X 20
3	14M7298	37	Flange Nut	M8
4	14M7296	2	Flange Nut	M10
5	19M7868	2	Screw	M8 X 30
6	HXE22882	1	Shield	-
7	H158135	9	Nut	-
8	AXE17845	1	Support	-
9	24M7207	6	Washer	8.400 X 24 X 2 mm
10	14M7396	6	Lock Nut	M8
11	19M7785	2	Screw	M10 X 25
12	HXE34593	1	Shield	-
13	37M7058	19	Screw	M8 X 20
14	HXE38715	1	Shield	-
15	AXE23227	1	Panel	-
16	AXE27746	1	Deflector	-
17	AXE27747	1	Air Duct	-
18	AXE27778	1	Deflector	-
19	AXE27818	1	Support	-
20	HXE44125	1	Support	-
21	HXE44231	1	Bracket	-
22	M84971	2	Nut	-
23	Z53033	1	Grommet	-
24	HXE136704	1	Deflector	SUB FOR HXE42248
25	HXE45467	1	Plate	-
26	AXE42446	1	Deflector	SUB FOR AXE17844 OR AXE18159
27	AXE42445	1	Deflector	-
28	28H1923	2	Bushing	1.049" X 1.315" X 1"
29	HXE25060	1	Bushing	-
30	HXE73368	1	Deflector	-
31	AXE42788	1	Deflector	SUB FOR APPL AXE23649 OR AXE17844
32	AXE42789	1	Deflector	RH
33	R28783	1	Compression Spring	-
34	AXE42140	1	Support	-
35	H174818	1	Ring	-
36	H201023	1	Pin	-
37	HXE72624	1	Deflector	LH
38	14M7303	4	Flange Nut	M6
39	HXE73208	1	Plate	-
40	HXE73791	1	Bracket	-
41	AXE43011	1	Support	SUB FOR AXE18142
42	AXE42890	1	Air Plenum	-
43	AXE43062	1	Deflector	LH
44	AXE68645	1	Air Flow Tube	LGTH = 2128 mm, SUB FOR APPL AXE18403, SUB FOR AXE43014
45	H224072	2	Clamp	-
46	HXE72861	1	Reducer	-
47	HXE74447	1	Bracket	-
48	HXE74448	1	Bracket	-
49	AXE41459	1	Air Cleaner	-
50	M92004	4	Cap Screw	-
51	H176849	1	Mat	-
52	HXE42247	1	Deflector	-
53	HXE73875	1	Bracket	-
54	HXE73891	1	Panel	-
55	HXE74436	2	Bracket	-
56	HXE125827	1	Air Flow Tube	SUB FOR HXE73888 APPL
57	A78284	2	Tie Band	-
58	TY22492	2	Hose Clamp	-
59	-	1	Part 59	CTL 355 mm, MF AH122244
60	-	1	Part 60	CTL 150 mm, MF AH122244
