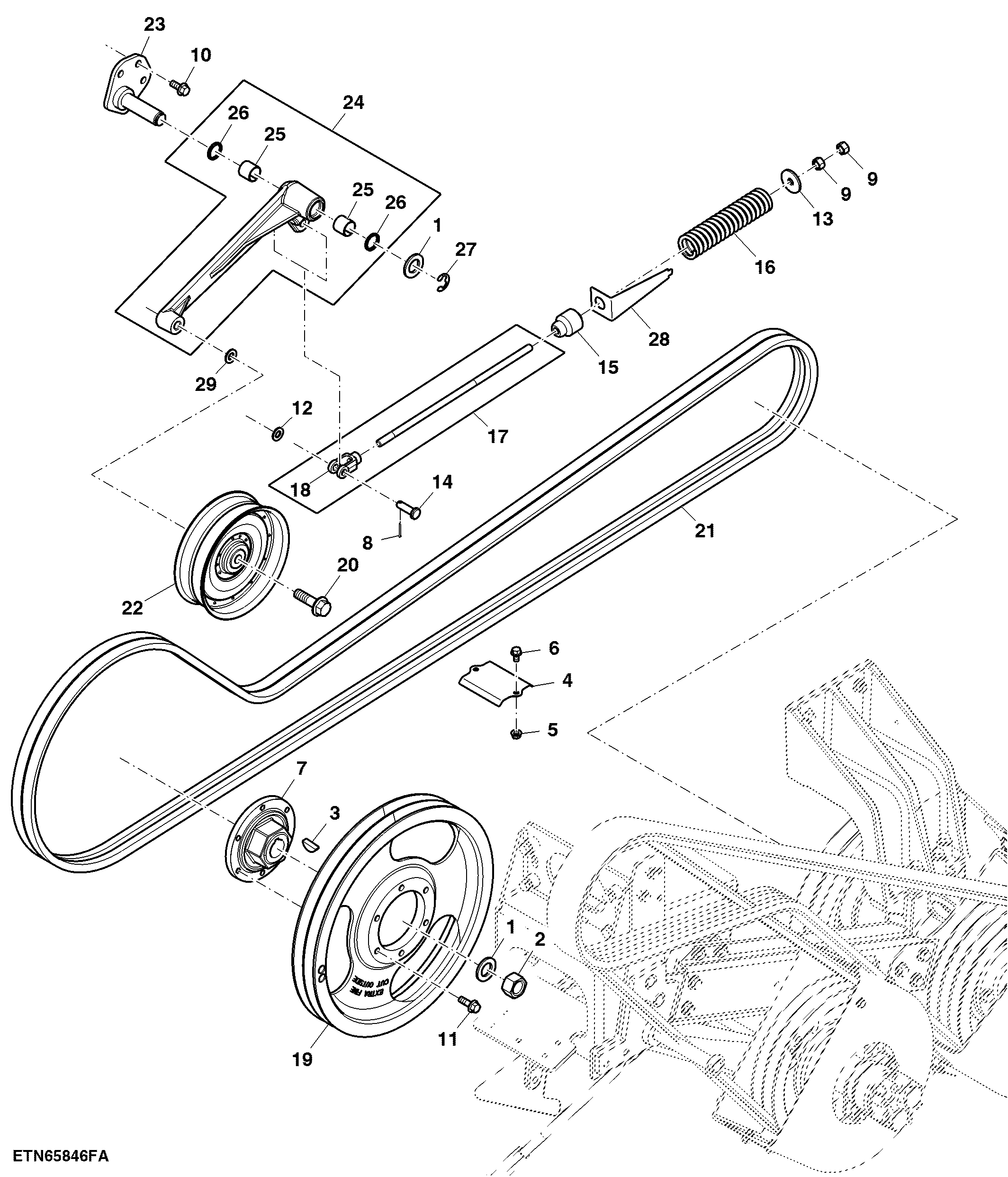

Discharge Beater Drive, Extra Fine Cut Chopper

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7091	2	Washer	26 X 44 X 4 mm
2	14M7278	1	Nut	M24
3	H153524	1	Key	-
4	HXE26142	1	Wear Plate	-
5	14M7298	2	Flange Nut	M8
6	03M7183	2	Bolt	M8 X 16
7	HXE28850	1	Hub	-
8	11M7059	1	Cotter Pin	3.200 X 20 mm
9	14M7275	2	Nut	M12
10	19M7785	3	Screw	M10 X 25
11	19M7835	6	Screw	M10 X 35
12	24M7047	1	Washer	13 X 24 X 2.500 mm
13	24M7102	1	Washer	13.500 X 44 X 4 mm
14	45M7094	1	Pin Fastener	12 X 40 mm
15	H170141	1	Pivot	-
16	HXE13552	1	Compression Spring	-
17	AXE11952	1	Yoke Link End	-
18	R185966	1	Yoke	-
19	H240986	1	Pulley	-
20	19M7824	1	Screw	M16 X 60
21	HXE124870	1	V-Belt	LGTH = 4345 mm, WIDTH = 50 mm, SUB FOR HXE69321
22	AH204389	1	Idler	-
23	AH212002	1	Pin	SUB FOR AH156051
24	AXE11811	1	Arm	-
25	H171061	2	Bushing	SUB FOR H99147
26	AA5607R	2	Seal	-
27	P46402	1	Snap Ring	-
28	HXE13566	1	Gauge	-
29	24H1373	1	Washer	21/32" X 1-9/16" X 0.180"

Discharge Beater Drive, Extra Fine Cut Chopper

Нет текстового описания
