Cooling Package Air Screen Drive, Engine Side

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH115639	1	Pulley	-
2	AH140497	1	Center Sheave	-
3	AH159992	1	Arm	-
4	H171061	1	Bushing	-
5	A50744	2	Bolt	-
6	H134214	1	Guide	-
7	HXE129503	1	Hook Bolt	SUB FOR APPL H173969
8	J16931	1	Pin	-
9	M90451	1	Washer	-
10	14M7273	2	Nut	M8
11	14M7274	2	Nut	M10
12	19M8319	1	Screw	M8 X 50
13	24H1448	2	Washer	1-1/32" X 1-1/2" X 0.120"
14	24M7178	2	Washer	10.500 X 30 X 2.500 mm
15	24M7298	1	Washer	8.400 X 25 X 2 mm
16	40M7259	2	Snap Ring	-
17	H176250	1	Pin	-
18	HXE129502	1	Gauge	SUB FOR HXE16923
19	H238867	1	V-Belt	LGTH = 2070 mm, WIDTH = 13.1 mm
20	HXE38002	1	Compression Spring	-
21	-	1	Part 21	CTL 70 mm, MF TY22326
22	AA5607R	2	Seal	-
23	CE31738	3	Washer	9 X 22 X 5 mm (0.354" X 0.866" X 0.197")

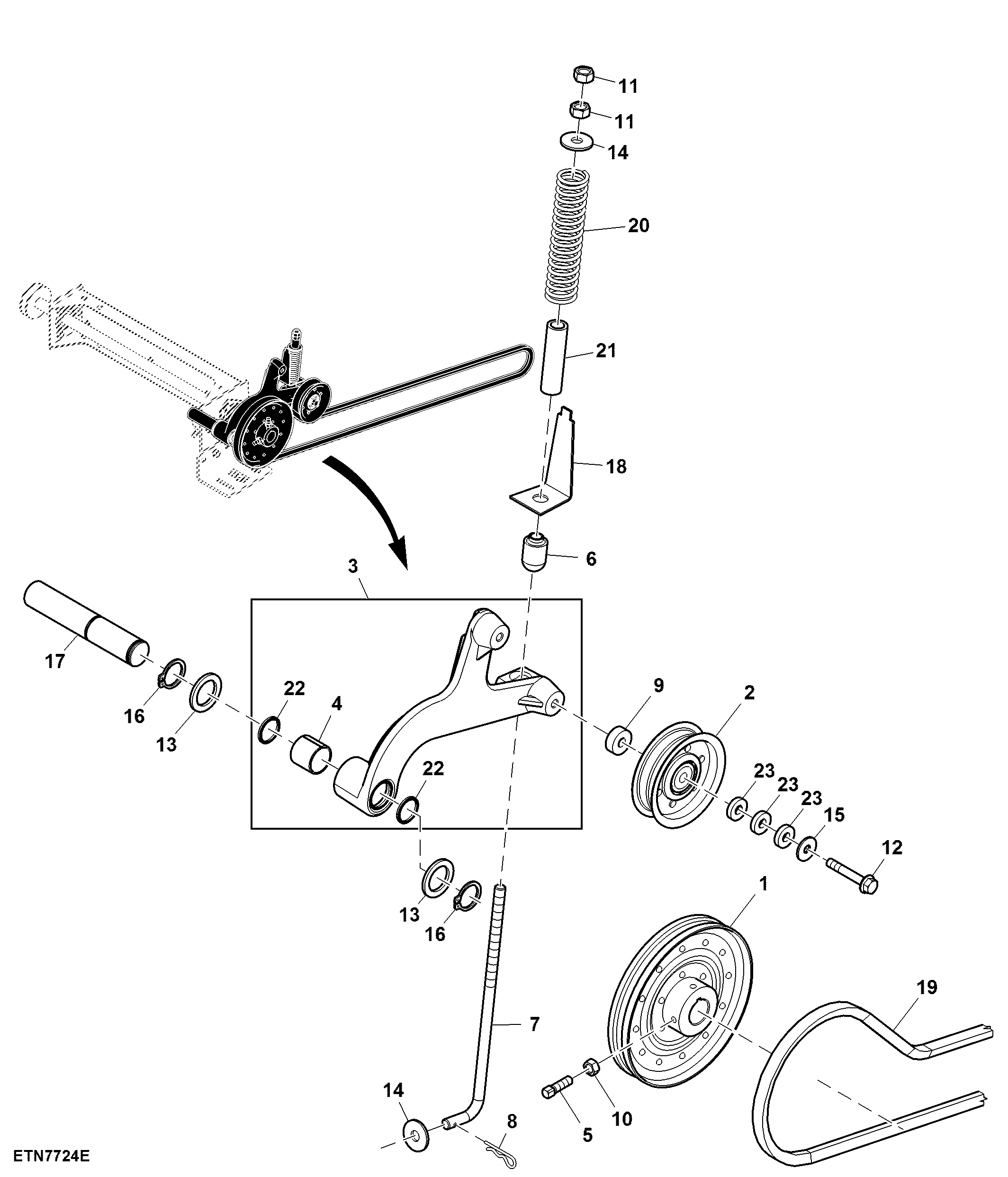

Cooling Package Air Screen Drive, Engine Side
