Открытый узел

Arm Assembly, GreenStar™ Display

Arm Assembly, GreenStar™ Display

Arm Assembly, GreenStar™ Display

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

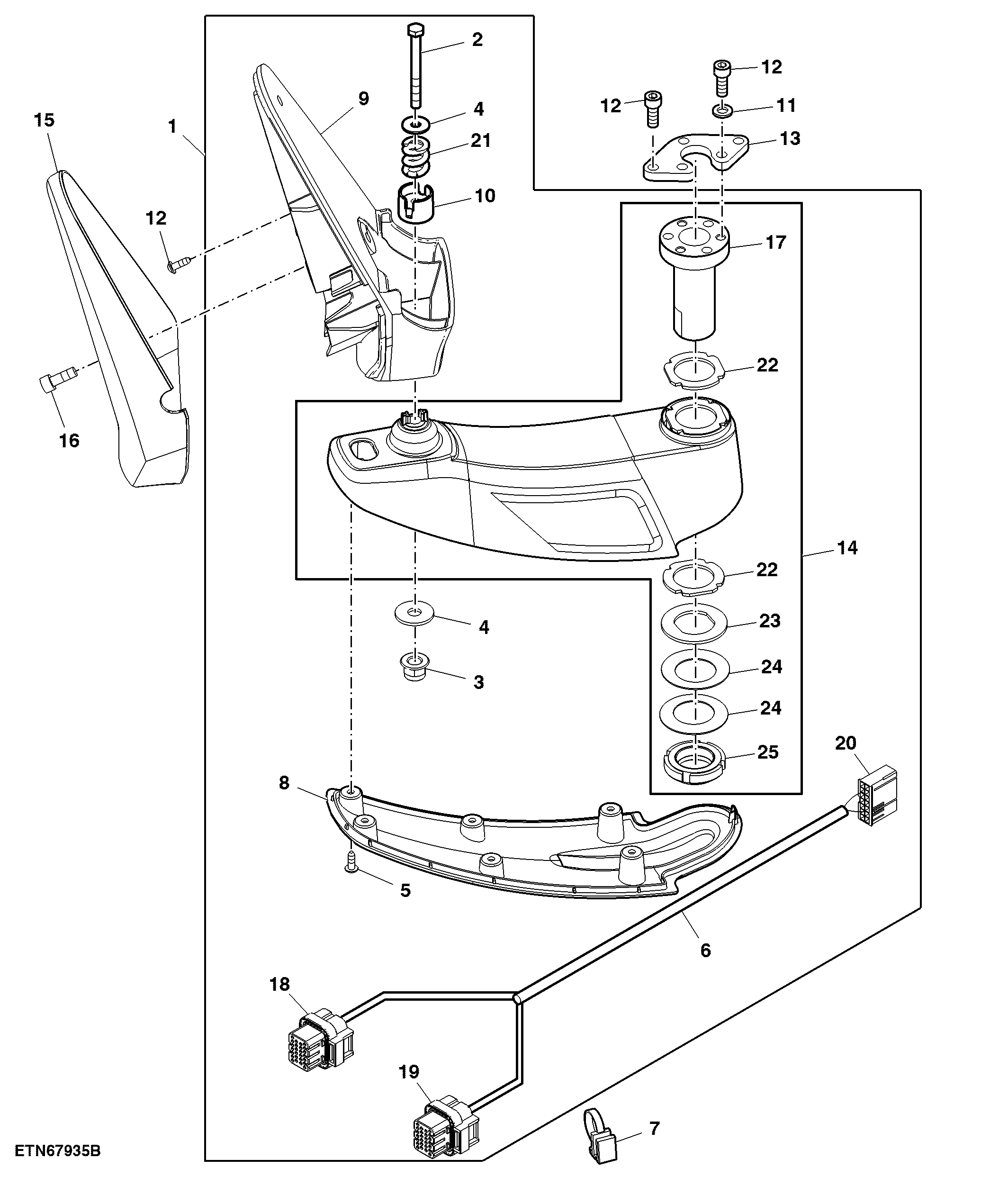

Arm Assembly, GreenStar™ Display

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL210733	1	Arm	SUB FOR AL204454
2	19M7325	1	Cap Screw	M8 X 80
3	14M7396	1	Lock Nut	M8
4	24M7298	2	Washer	8.400 X 25 X 2 mm
5	37M7348	6	Screw	-
6	AL204397	1	Wiring Harness	-
7	L171035	3	Tie Band	-
8	L204763	1	Cover	-
9	L207712	1	Support	-
10	L210152	1	Bushing	-
11	24M7088	3	Washer	6.600 X 12 X 1.600 mm
12	19M7768	7	Screw	M6 X 16
13	L204644	1	Plate	-
14	AL210730	1	Arm	SUB FOR AL205753
15	L210522	1	Cover	-
16	37M7444	2	Screw	-
17	L204643	1	Bushing	-
18	57M8748	1	Elec. Connector Housing	-
18	57M10755	2	Elec. Connector Terminal	-
18	57M9044	6	Elec. Connector Terminal	-
19	PF81364	1	Elec. Connector Housing	-
19	57M10755	2	Elec. Connector Terminal	-
20	57M10441	1	Elec. Connector Housing	-
20	57M10450	4	Elec. Connector Terminal	-
20	Z77553	2	Elec. Connector Terminal	-
20	57M10559	2	Elec. Connector Terminal	-
20	57M7548	1	Elec. Connector Terminal	-
21	L210153	1	Compression Spring	-
22	L205903	2	Washer	-
23	L205904	1	Washer	-
24	L207846	2	Spring Washer	-
25	CE30210	2	Nut	-
