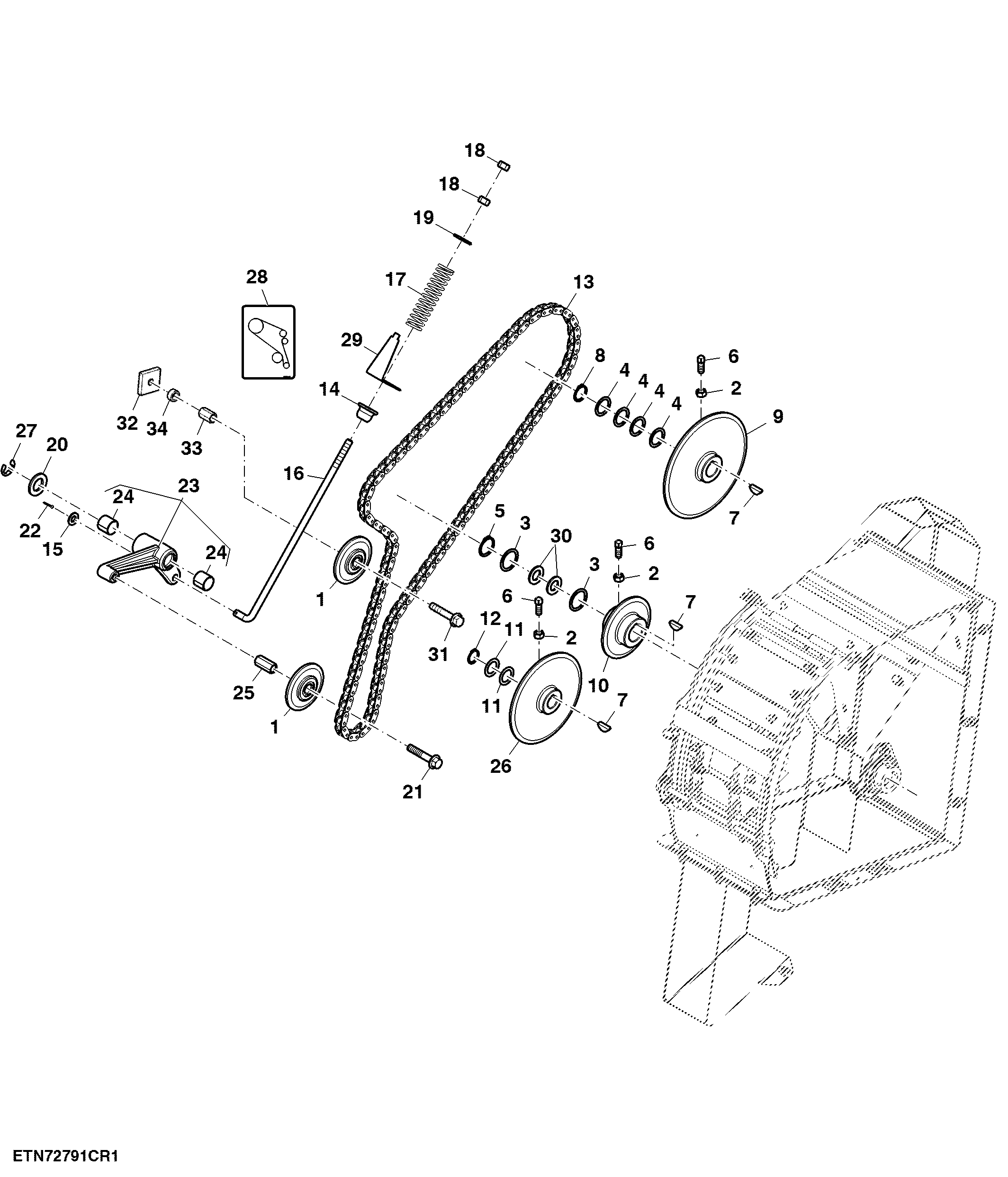

Tailings Elevator W / Rethresher Drive ( - 755000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH89428	2	Idler Sprocket	-
2	14M7274	6	Nut	M10
3	24H1511	4	Washer	1-13/32" X 1-3/4" X 0.060"
4	24H1474	4	Washer	1-5/32" X 1-1/2" X 0.060"
5	40M7165	1	Snap Ring	-
6	H138435	6	Set Screw	-
7	26M7008	2	Shaft Key	8 X 28 mm
8	HXE15291	1	Snap Ring	-
9	HXE23638	1	Drive Sprocket	Z = 41
10	HXE24206	1	Drive Sprocket	Z = 23
11	24M7369	4	Washer	25 X 36 X 1.400 mm
12	40M7076	1	Snap Ring	-
13	AXE17053	1	Roller Chain	L = 136
14	H129207	1	Pivot	-
15	24M7047	1	Washer	13 X 24 X 2.500 mm
16	H176871	1	Hook Bolt	-
17	H26552	1	Compression Spring	-
18	14M7275	2	Nut	M12
19	24M7180	1	Washer	13 X 37 X 3 mm
20	24M7091	1	Washer	26 X 44 X 4 mm
21	19M7816	1	Screw	M12 X 65
22	11H236	1	Cotter Pin	1/8" X 1"
23	AH235533	1	Arm	-
24	H171061	2	Bushing	-
25	H114395	1	Spacer	-
26	HXE24207	1	Drive Sprocket	-
27	P46402	1	Snap Ring	-
28	HXE21142	1	Label	-
29	H171039	1	Gauge	-
30	24H1511	4	Washer	1-13/32" X 1-3/4" X 0.060"
31	19M7817	1	Screw	M12 X 70
32	H130957	1	Nut	-
33	H216427	1	Spacer	-
34	28H1597	1	Washer	0.546" X 0.840" X 3/8"

Tailings Elevator W / Rethresher Drive ( - 755000)

Нет текстового описания
