Открытый узел

Active Tailings Elevator

Active Tailings Elevator

Active Tailings Elevator

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

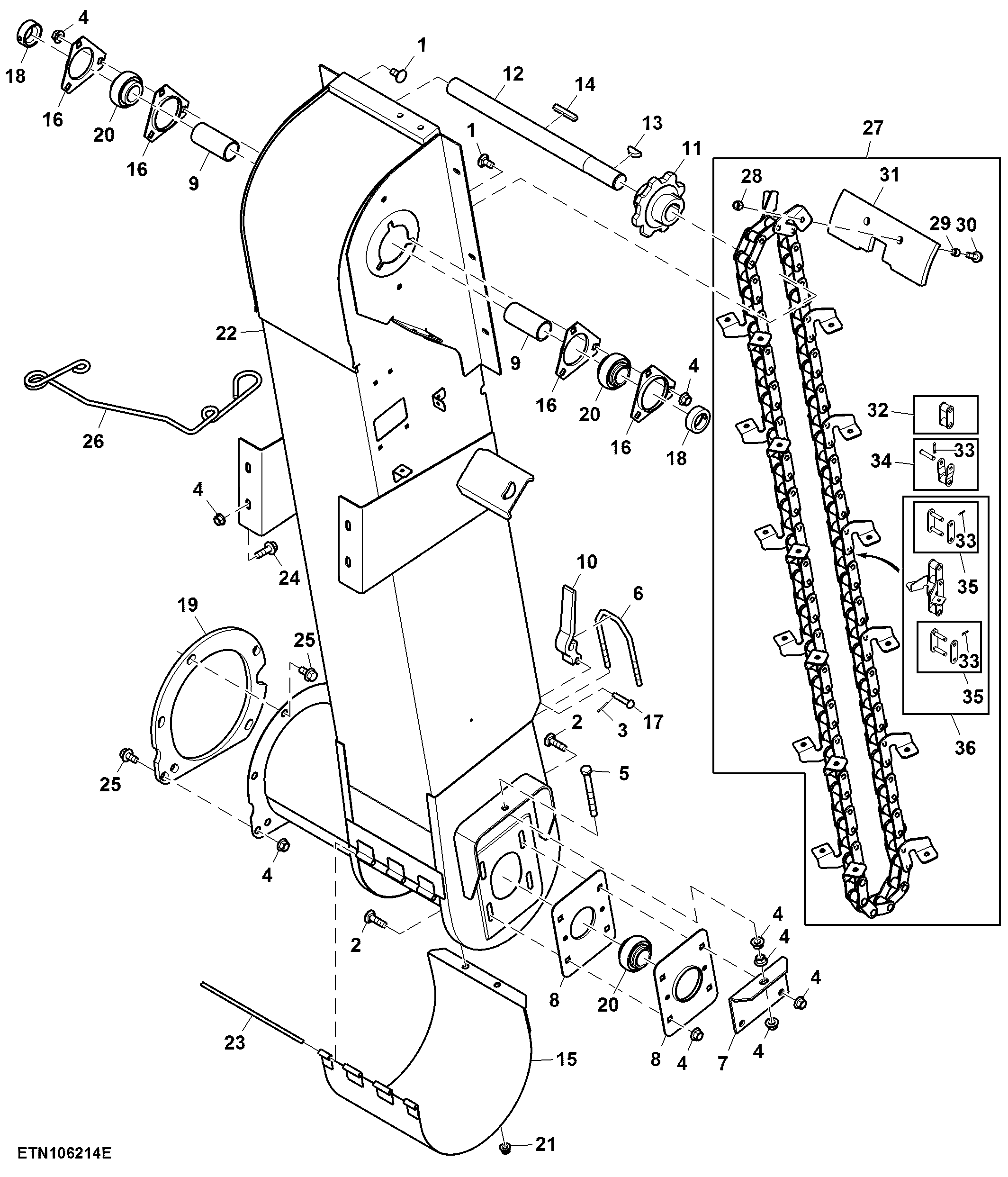

Active Tailings Elevator

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7190	6	Bolt	M10 X 20
2	03M7193	4	Bolt	M10 X 35
3	11M7081	1	Cotter Pin	2.500 X 20 mm
4	14M7296	21	Flange Nut	M10
5	19M8241	1	Cap Screw	M10 X 100
6	H128877	1	U-Bolt	-
7	H152914	1	Angle	-
8	H152916	2	Pressed Flanged Housing	-
9	H157044	2	Spacer	-
10	H161342	1	Lever	-
11	H164796	1	Sprocket Segments	Z = 8
12	HXE11401	1	Shaft	-
13	26M4228	1	Shaft Key	8 X 28 mm
14	49M6480	1	Shaft Key	8 X 7 X 50 mm
15	AH234729	1	Door	-
16	E10018	4	Pressed Flanged Housing	-
17	RV810A	1	Pin Fastener	-
18	AZ10045	2	Eccentric Locking Collar	-
19	HXE16464	1	Isolator	-
20	JD10384	3	Bearing	-
21	14M7396	2	Lock Nut	M8
22	AXE47616	1	Elevator	-
23	H165652	1	Pin	6.350 X 214 mm (1/4" X 8.425")
24	19M7786	4	Screw	M10 X 30
25	19M7784	5	Screw	M10 X 20
26	HXE47738	1	Spring	-
27	AXE47615	1	Link Chain	L = 79
28	E64256	26	Lock Nut	-
29	H168578	26	Washer	-
30	19M7867	26	Screw	M8 X 25
31	HXE15520	13	Paddle	-
32	AH166640	1	Chain Link	-
33	11M7099	1	Cotter Pin	2 X 12 mm
34	AH166639	1	Chain Link	-
35	AH166638	1	Chain Link	-
36	AH173906	1	Repair Kit	-
