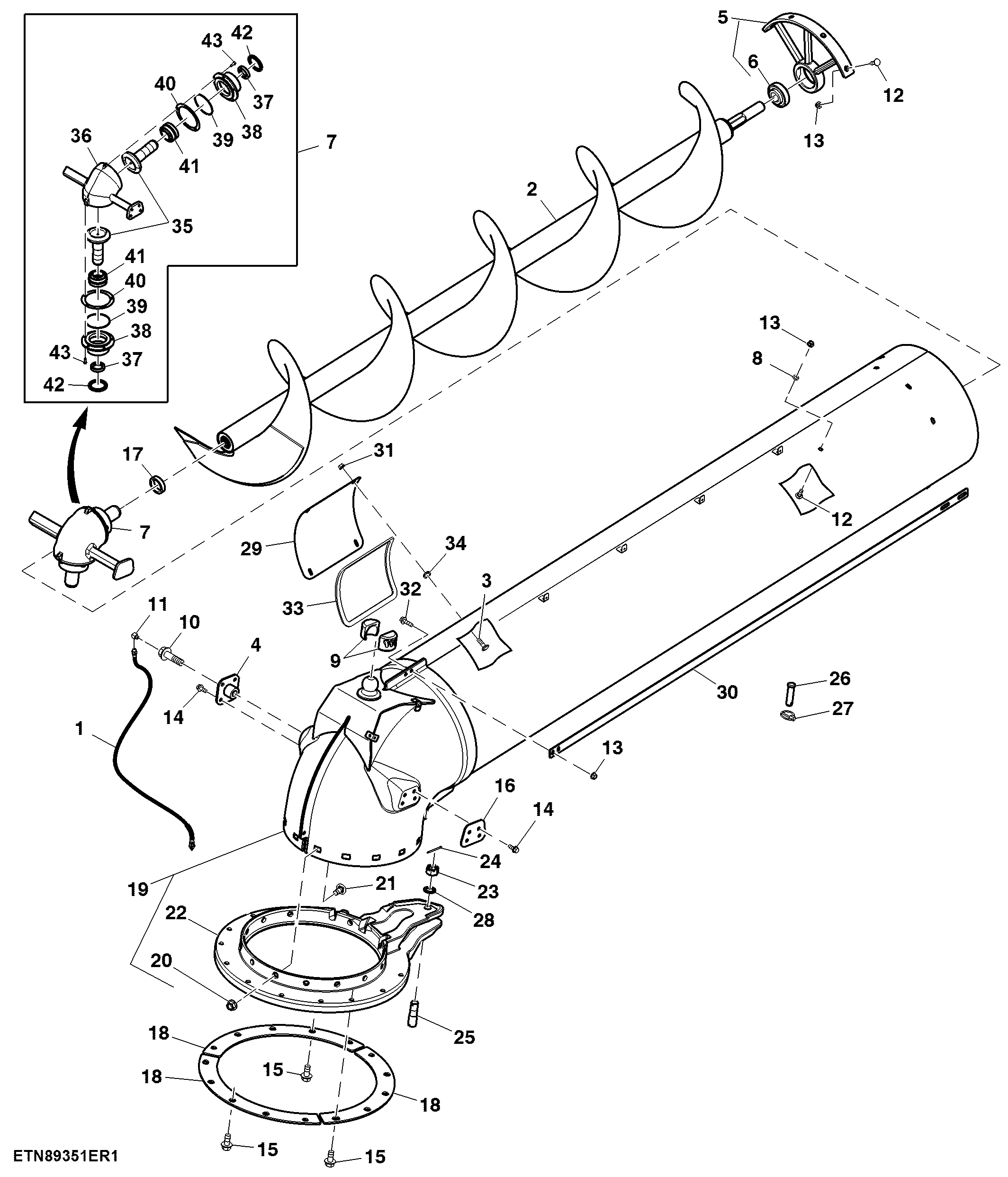

Unloading Auger and Turret Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH136553	1	Hose	-
2	AXE56290	1	Auger	SUB FOR AH201797
3	03M7185	4	Bolt	M8 X 25
4	AH203043	1	Support	-
5	AH209150	1	Bearing With Housing	-
6	JD9373	1	Ball Bearing	-
7	DE19353	1	Gear Case	-
8	H141123	3	Push Nut	-
9	H202433	2	Bushing	-
10	H203809	1	Screw	-
11	JD7839	1	Lubrication Fitting	-
12	03M7192	6	Bolt	M10 X 30
13	14M7296	7	Flange Nut	M10
14	19M7785	8	Screw	M10 X 25
15	19M7843	13	Screw	M16 X 35
16	H147752	1	Plate	-
17	H204253	1	Spacer	-
18	H217909	3	Retainer	-
19	AXE27473	1	Housing	-
20	14M7291	12	Flange Nut	M16
21	H211910	12	Bolt	-
22	H235296	1	Ring	-
23	14H875	1	Nut	7/8"
24	11M7032	1	Cotter Pin	5 X 50 mm
25	HXE18846	1	Stud	-
26	R56930	1	Pin Fastener	-
27	M72598	1	Quick Lock Pin	-
28	24M7292	1	Washer	26 X 37 X 2 mm
29	HXE83086	1	Door	SUB FOR H203723
30	H204377	1	Strap	-
31	14M7298	4	Flange Nut	M8
32	19M7835	1	Screw	M10 X 35
33	-	1	Part 33	CTL 915 mm, MF H81330
34	M84309	4	Nut	-
35	DE31554	1	Bevel Gear Drive	-
36	CE18771	1	Housing	-
37	CE18772	2	Lock Washer	41.220 X 57.150 X 9.520 mm (1.623" X 2-1/4" X 3/8")
38	CE18773	2	Bearing Housing W/O Bearing	-
39	CE18774	2	O-Ring	98 X 2 mm (3.858" X 0.079")
40	CE18775	2	Shim	TK = 0.1 mm
41	DE19357	2	Tapered Roller Bearing	-
42	DE19358	2	Seal	-
43	19M7881	10	Screw	M8 X 20
