Открытый узел

Straw Spreader Hoses, Single Closed Center Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5021	1	Elbow Fitting	-
2	T78612	2	O-Ring	-
3	51M7049	1	O-Ring	38.600 X 2.900 mm
4	-	1	Part 4	CTL 210 mm, MF AH122244
5	T77857	2	O-Ring	-
6	51M7048	1	O-Ring	29.600 X 2.900 mm
7	38H5149	1	Elbow Fitting	-
8	38H5152	1	Adapter Fitting	-
9	T77932	3	O-Ring	-
10	51M7047	1	O-Ring	23.600 X 2.900 mm
11	19M7836	2	Screw	M10 X 110
12	14M7296	2	Flange Nut	M10
13	AXE47269	1	Hydraulic Hose	LGTH = 1280 mm
14	AXE36324	1	Hydraulic Hose	LGTH = 850 mm
15	AXE47179	1	Hydraulic Hose	LGTH = 1750 mm
16	AXE36496	1	Hydraulic Hose	LGTH = 2540 mm
17	AXE36497	1	Hydraulic Hose	LGTH = 1771 mm
18	R49921	1	Clamp	-
19	38H1148	2	Fitting Plug	-
20	14M7298	1	Flange Nut	M8
21	19M7867	1	Screw	M8 X 25
22	38H1147	2	Fitting Plug	-
23	H224073	2	Tie Band	-
24	AN209168	1	Swivel	-
25	19M7866	1	Screw	M8 X 20
26	19M7868	1	Screw	M8 X 30
27	A73642	1	Spacer	-
28	R46667	1	Clamp	-

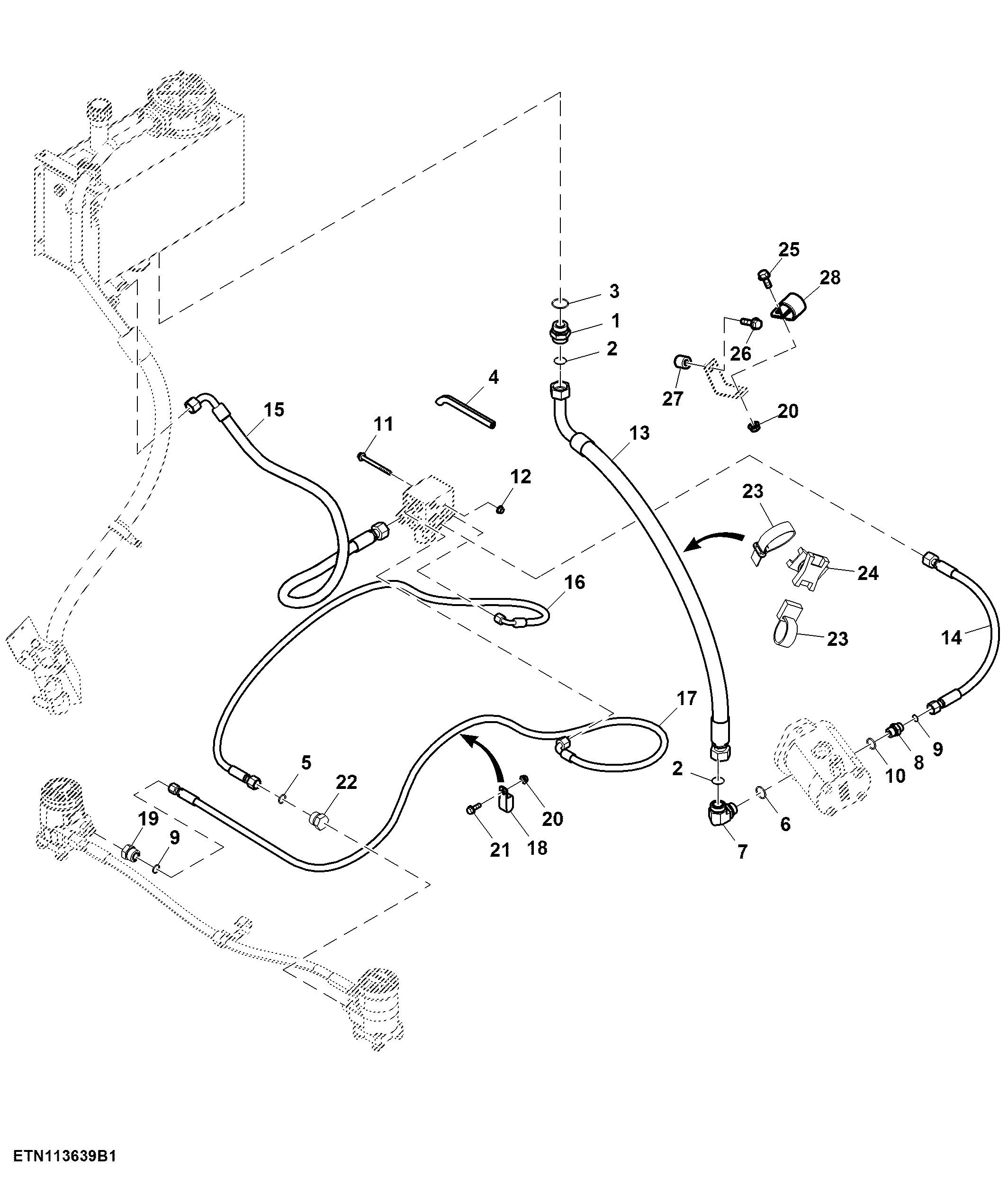

Straw Spreader Hoses, Single Closed Center Hydraulics

Нет текстового описания
