Shoe Kit Assembly, Chaffer Frame, Dyna-Flo™ 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KXE10883	1	Shoe Kit	SUB FORKXE10605, KXE10322 AND KXE10355 AND KXE10581, ALSO ORDER (23) M64720
2	AH223122	2	Bracket	-
3	M64720	23	Rivet	-
4	H174331	4	Reinforcement	-
5	HXE12979	3	Sealing Trim	-
6	HXE25976	2	Strip	-
7	14M7296	26	Flange Nut	M10
8	19M7784	16	Screw	M10 X 20
9	19M7785	16	Screw	M10 X 25
10	19M7789	4	Screw	M12 X 30
11	19M7843	2	Screw	M16 X 35
12	19M7866	6	Screw	M8 X 20
13	24M7101	4	Washer	11 X 34 X 3 mm
14	H148835	8	Bolt	-
15	14M7291	2	Flange Nut	M16
16	14M7299	2	Flange Nut	M12
17	19M7830	2	Screw	M16 X 150, USE WITH KXE10355 AND KXE10322
17	19M7847	2	Screw	M16 X 180, USE WITH KXE10581
18	H154928	2	Bolt	-
19	03M7192	8	Bolt	M10 X 30
20	24H1254	4	Washer	17/32" X 1-1/8" X 0.105"
20	24H1853	4	Washer	17/32" X 1-1/8" X 0.180", USE WITH KXE10883
21	H154071	18	Nut	-
22	R115466	18	Plug	-

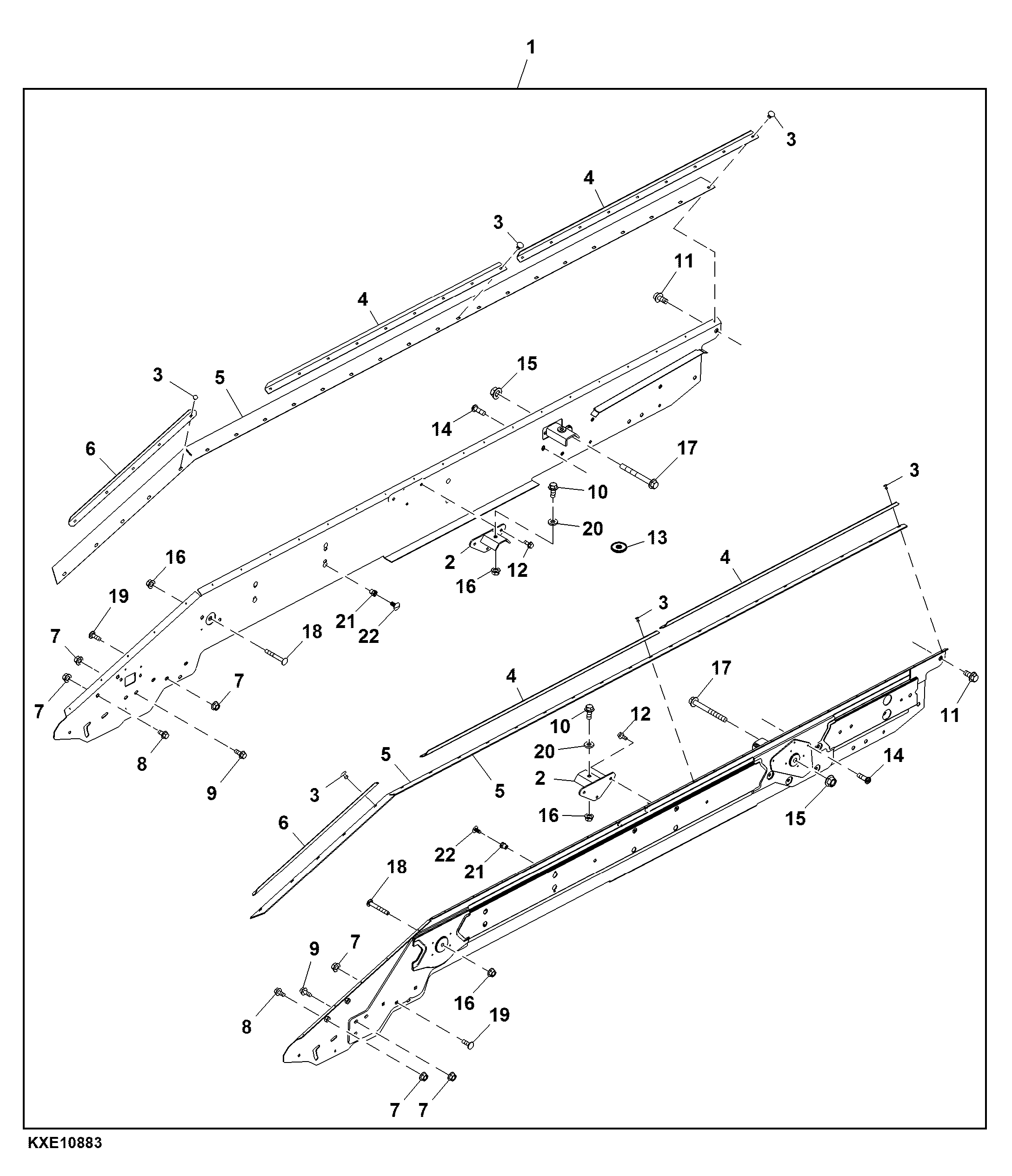

Shoe Kit Assembly, Chaffer Frame, Dyna-Flo™ 3
