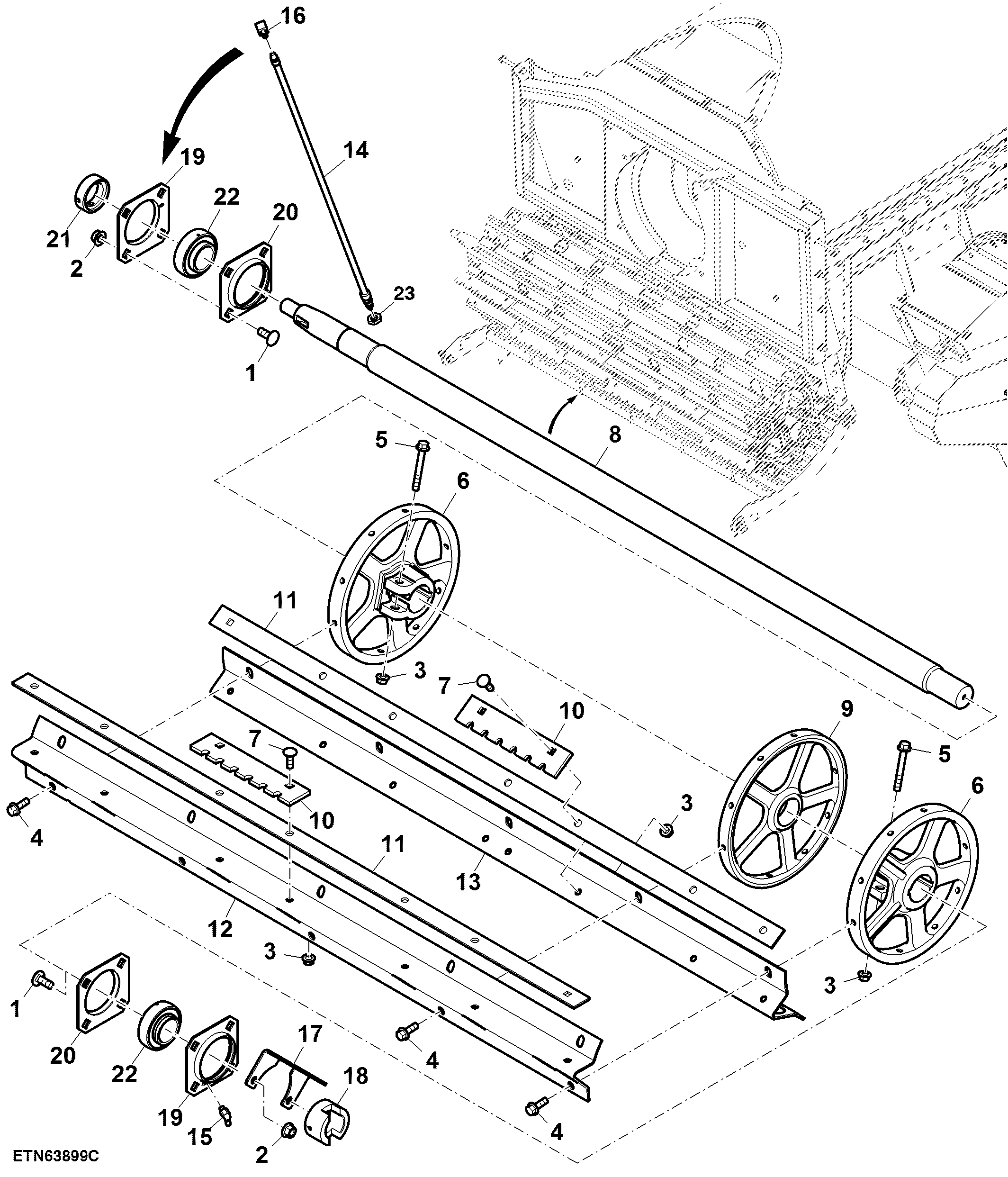

Discharge Beater Assembly - Corn, Long Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7198	8	Bolt	M12 X 30
2	14M7299	8	Flange Nut	M12
3	14M7296	72	Flange Nut	M10
4	19M7786	50	Screw	M10 X 30
5	19M7810	2	Screw	M10 X 80
6	H163612	2	Hub	-
7	03M7375	70	Bolt	M10 X 30
8	HXE19424	1	Shaft	-
9	HXE19798	3	Hub	-
10	H165407	30	Plate	-
11	H165408	10	Strip	-
12	H166181	5	Support	-
13	H221379	5	Support	-
14	AH142000	1	Hose	LGTH = 686 mm
15	JD7788	1	Lubrication Fitting	-
16	JD7845	1	Elbow Fitting	-
17	HXE21326	1	Bracket	-
18	AXE16327	1	Wheel	-
19	H160466	2	Pressed Flanged Housing	-
20	H160465	2	Pressed Flanged Housing	-
21	JD8579	1	Eccentric Locking Collar	-
22	JD9339	2	Ball Bearing	-
23	E12379	1	Nut	-

Discharge Beater Assembly - Corn, Long Drive
