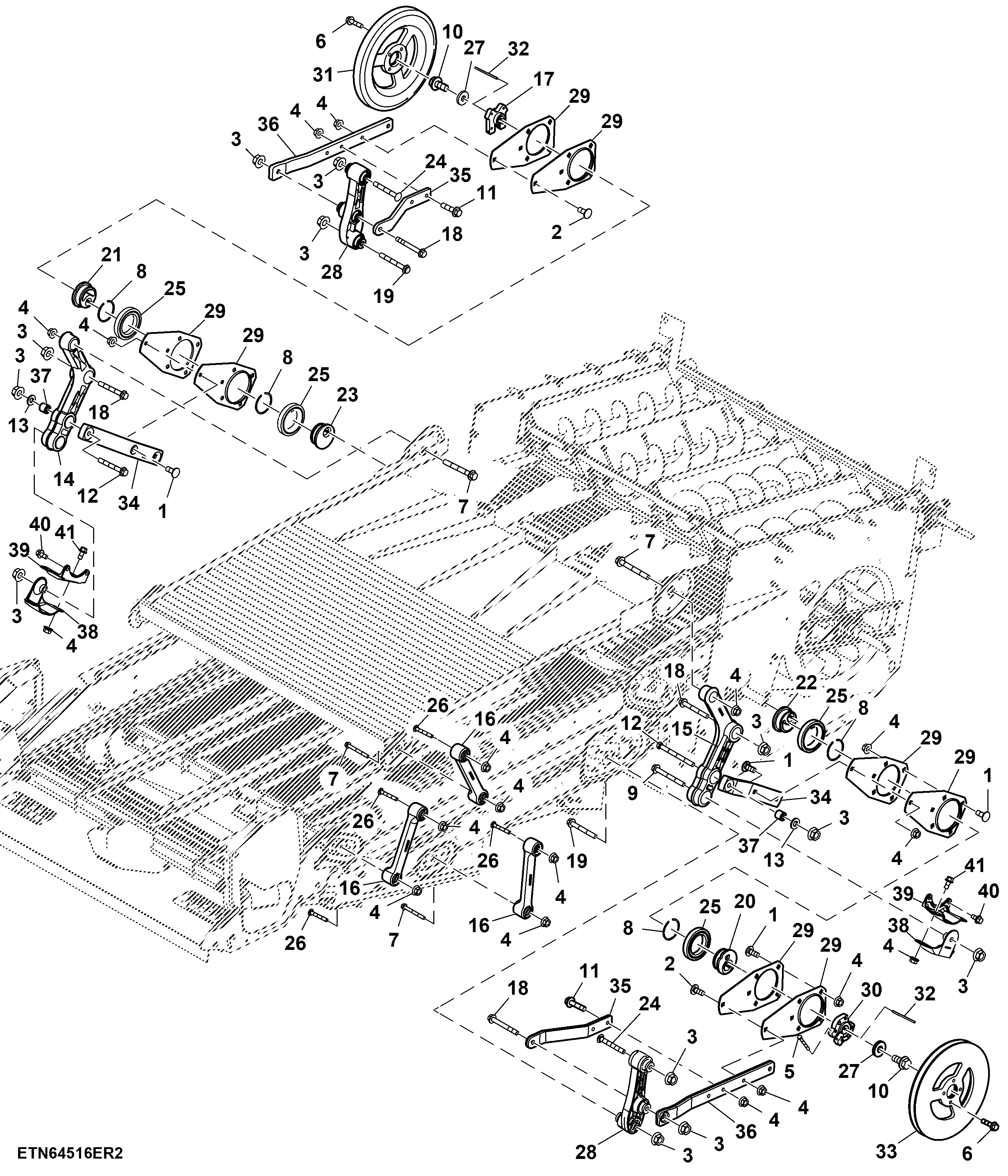

Chaffer and Sieve Mounting

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7198	20	Bolt	M12 X 30
2	03M7201	4	Bolt	M12 X 45
3	14M7291	12	Flange Nut	M16
4	14M7299	42	Flange Nut	M12
5	19M7663	2	Cap Screw	M8 X 70
6	19M7804	8	Screw	M10 X 40
7	19M7820	6	Screw	M12 X 100
8	R43383	4	Snap Ring	-
9	19M7830	2	Screw	M16 X 150
9	19M7847	2	Screw	M16 X 180, USE WITH H241247
10	19M7843	2	Screw	M16 X 35
11	19M8306	4	Screw	M12 X 50
12	19M8486	2	Cap Screw	M16 X 180
13	24M7241	2	Washer	17 X 34 X 4 mm
14	AH219844	1	Arm	LH, INCLUDES AH125201
15	AH219846	1	Arm	RH, INCLUDES AH125201
16	AH220398	6	Arm	INCLUDES AH125200
17	H223674	1	Hub	LH
18	H227582	4	Bolt	-
19	H231095	2	Bolt	-
20	H234546	1	Cam	RH
21	H234547	1	Cam	LH
22	H234549	1	Cam	RH
23	H234550	1	Cam	LH
24	H235880	2	Bolt	-
25	AH125975	4	Ball Bearing	-
26	H154928	8	Bolt	-
27	T119912	2	Washer	-
28	AXE16294	2	Arm	INCLUDES AH125201
29	H134118	8	Pressed Flanged Housing	-
30	H223652	1	Hub	RH
31	H223769	1	Flywheel	LH
32	H227073	2	Shaft Key	-
33	H228936	1	Flywheel	RH
34	H233203	2	Arm	-
35	H233466	2	Arm	-
36	H233482	2	Arm	-
37	H96690	2	Spacer	-
38	H241247	2	Bracket	-
39	H233921	2	Bracket	-
40	H205560	4	Screw	M12 X 25
41	19M7791	4	Bolt	M12 X 40
