Auger, Outer Unloading, 7.9 m (26 ft) ( - 775000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	20	Flange Nut	M10
2	19M7835	21	Screw	M10 X 35
3	24M7296	15	Washer	10.500 X 30 X 2.500 mm
4	AH209150	2	Bearing With Housing	-
5	JD9373	2	Ball Bearing	-
6	H127921	1	Splined Coupling	-
7	AH234554	1	Auger	-
8	03M7185	10	Bolt	M8 X 25
9	AXE26715	1	Housing	-
10	14M7298	10	Flange Nut	M8
11	H135891	13	Lock Nut	-
12	HXE83086	2	Door	SUB FOR H203723
13	19M7805	12	Screw	M10 X 45
14	-	2	Part 14	CTL 915 mm, MF H81330
15	03M7193	2	Bolt	M10 X 35
16	03M7186	9	Bolt	M8 X 30
17	11M7012	1	Cotter Pin	3.200 X 16 mm
18	19M7866	1	Screw	M8 X 20
19	24M7106	1	Washer	10 X 18 X 2.500 mm
20	AH221739	1	Bracket	-
21	AH221973	1	Door	-
22	AXE26714	1	Housing	-
23	AH235525	1	Auger	-
24	24H1300	4	Washer	25/64" X 2" X 0.220"
25	A51212	5	Lock Nut	-
26	24H1623	6	Washer	7/16" X 3" X 0.220"
27	03M7196	3	Bolt	M10 X 50
28	H217334	1	Torsion Spring	-
29	24H1311	3	Washer	13/32" X 1-1/4" X 0.220"
30	AH214614	1	Isolator	-
31	H229359	1	Pin Fastener	-
32	AH122717	1	Gudgeon	-
33	M84309	15	Nut	-
34	AR21839	1	Clamp	-

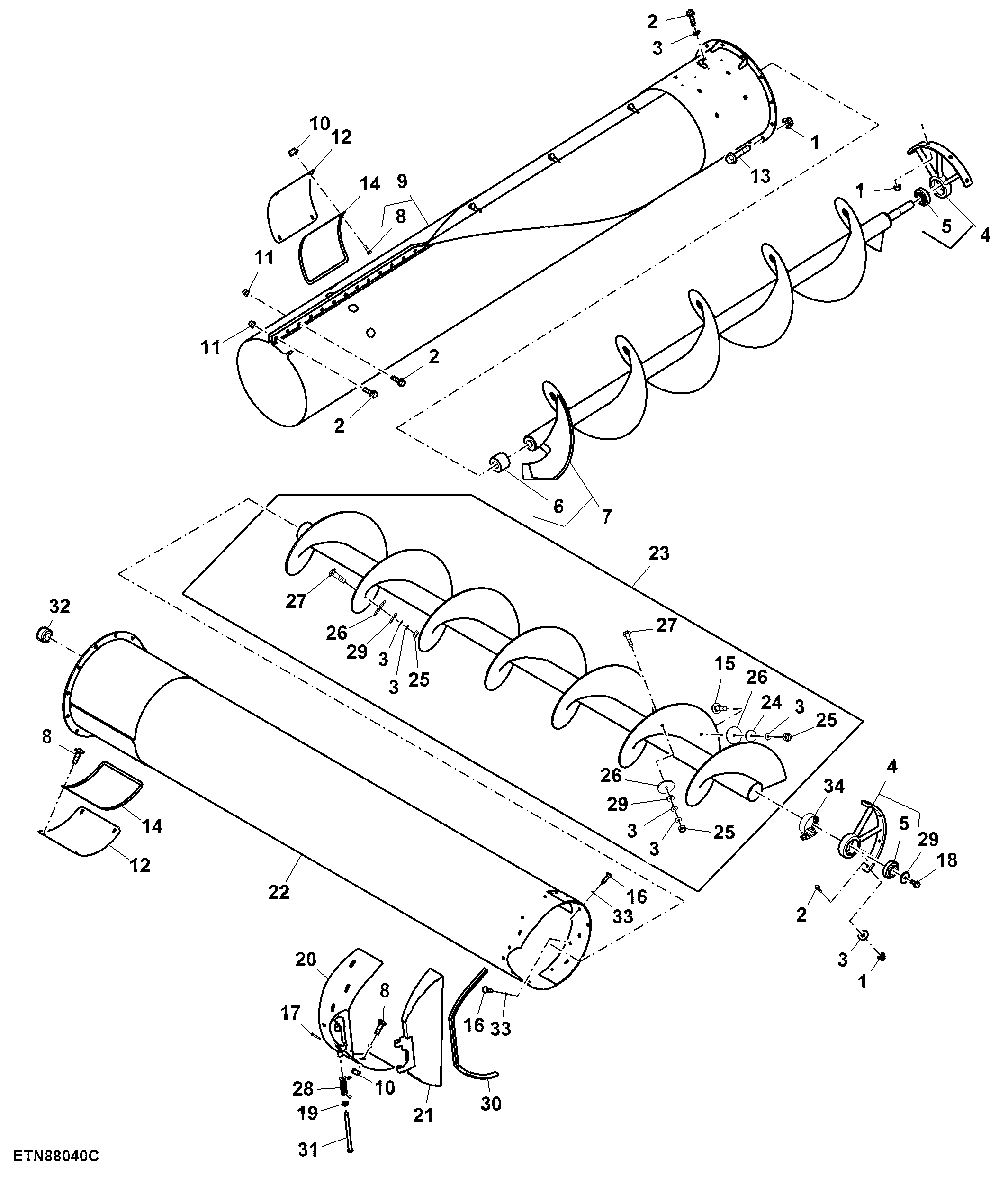

Auger, Outer Unloading, 7.9 m (26 ft) ( - 775000)

Нет текстового описания
