Открытый узел

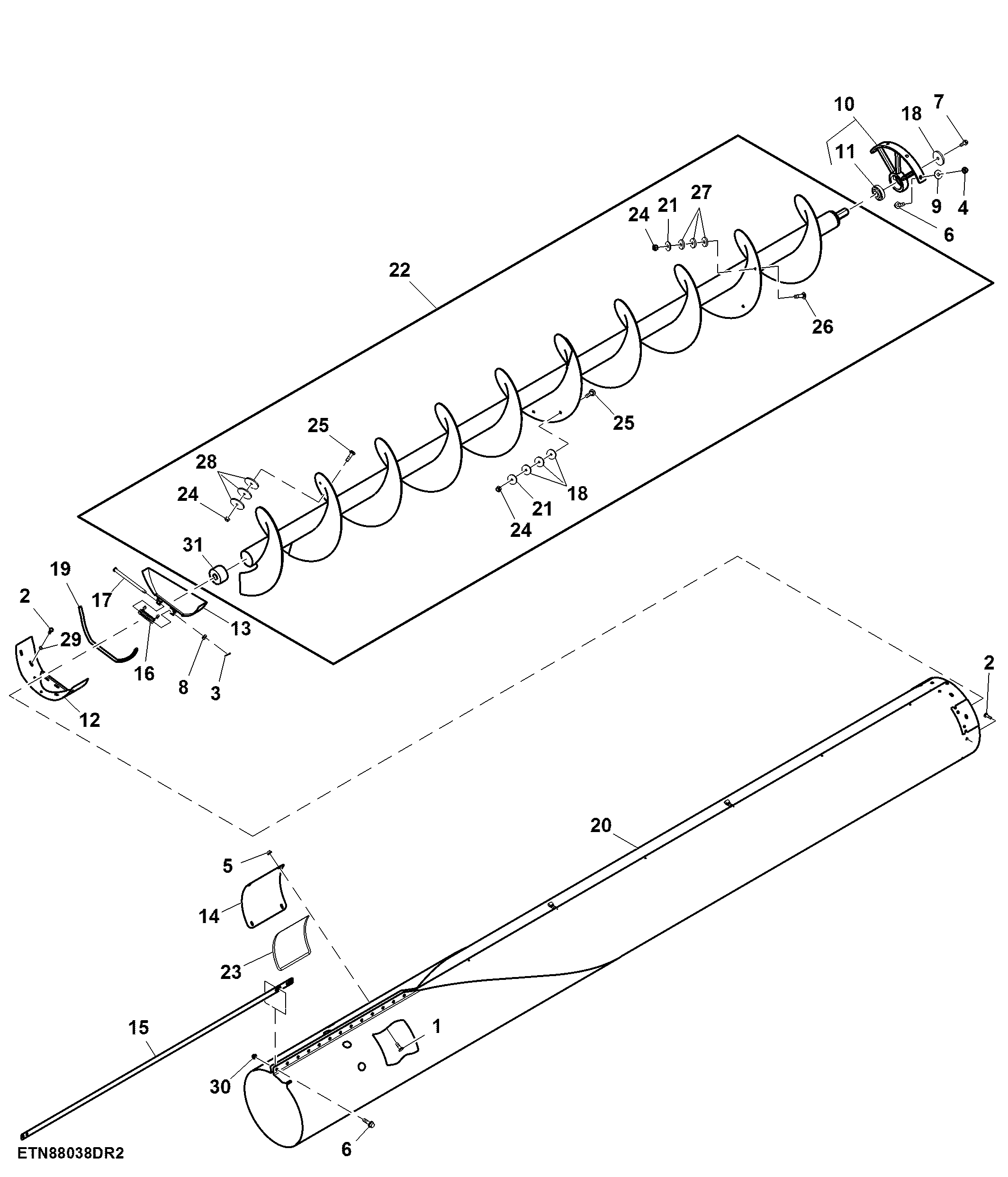

Auger Outer Unloading, 6.9 m (22.5 ft) ( - 775000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7185	6	Bolt	M8 X 25
2	03M7186	9	Bolt	M8 X 30
3	11M7012	1	Cotter Pin	3.200 X 16 mm
4	14M7296	5	Flange Nut	M10
5	14M7298	6	Flange Nut	M8
6	19M7835	18	Screw	M10 X 35
7	19M7866	1	Screw	M8 X 20
8	24M7106	1	Washer	10 X 18 X 2.500 mm
9	24M7296	11	Washer	10.500 X 30 X 2.500 mm
10	AH209150	1	Bearing With Housing	-
11	JD9373	1	Ball Bearing	-
12	AH221739	1	Bracket	-
13	AH221973	1	Door	-
14	HXE83086	1	Door	USE WITH AXE26713; SUB FOR H203723
14	HXE125955	1	Door	USE WITH AXE72375
15	H204377	1	Strap	-
16	H217334	1	Torsion Spring	-
17	H229359	1	Pin Fastener	-
18	24H1300	4	Washer	25/64" X 2" X 0.220"
19	AH214614	1	Isolator	-
20	AXE72375	1	Housing	ALOS ORDER HXE125955; SUB FOR AXE26713
21	24M7296	11	Washer	10.500 X 30 X 2.500 mm
22	AH203021	1	Auger	-
23	-	1	Part 24	CTL 915 mm, MF H81330
24	A51212	5	Lock Nut	-
25	03M7196	3	Bolt	M10 X 50
26	03M7193	2	Bolt	M10 X 35
27	24H1311	3	Washer	13/32" X 1-1/4" X 0.220"
28	24H1623	6	Washer	7/16" X 3" X 0.220"
29	M84309	15	Nut	-
30	H135891	13	Lock Nut	-
31	AH122717	1	Gudgeon	-

Auger Outer Unloading, 6.9 m (22.5 ft) ( - 775000)
