Main Frame Sidesheet Hardware, Dyna-Flo™ ( - 090005)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7162	11	Cap Screw	M8 X 16
2	24H1887	11	Washer	11/32" X 1" X 0.134"
3	H146457	6	Nut	-
4	H154072	4	Nut	-
5	19M7785	2	Screw	M10 X 25
6	19M7286	1	Cap Screw	M6 X 25
7	19M8011	1	Cap Screw	M12 X 30
8	24M7250	1	Washer	6.400 X 17 X 3 mm
9	24M7478	1	Washer	13 X 30 X 6 mm
10	14M7296	22	Flange Nut	M10
11	HXE36776	1	Reinforcement	-
12	T112516	11	Bushing	-
13	H154789	1	Socket	-
14	H211574	25	Spacer	-
15	H158135	2	Nut	-
16	H167130	8	Retainer	-
17	H120379	3	Spacer	-
18	HXE26001	3	Bracket	-
19	AH114109	1	Clamp	-
20	AH157297	2	Clamp	-
21	14M7299	2	Flange Nut	M12

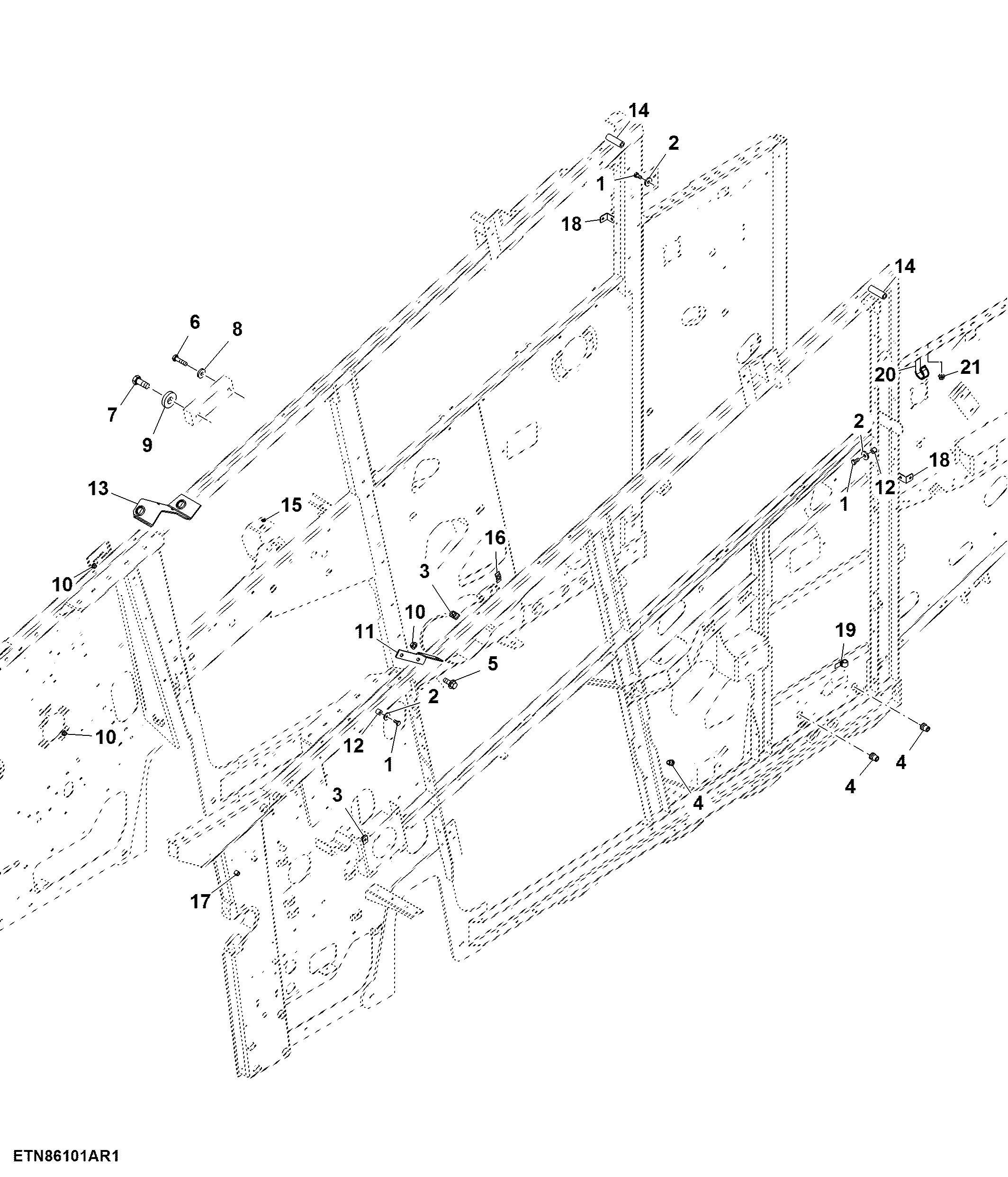

Main Frame Sidesheet Hardware, Dyna-Flo™ ( - 090005)

Нет текстового описания
