Electrical Hydrohandle Mechanism Control W/ Sensor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

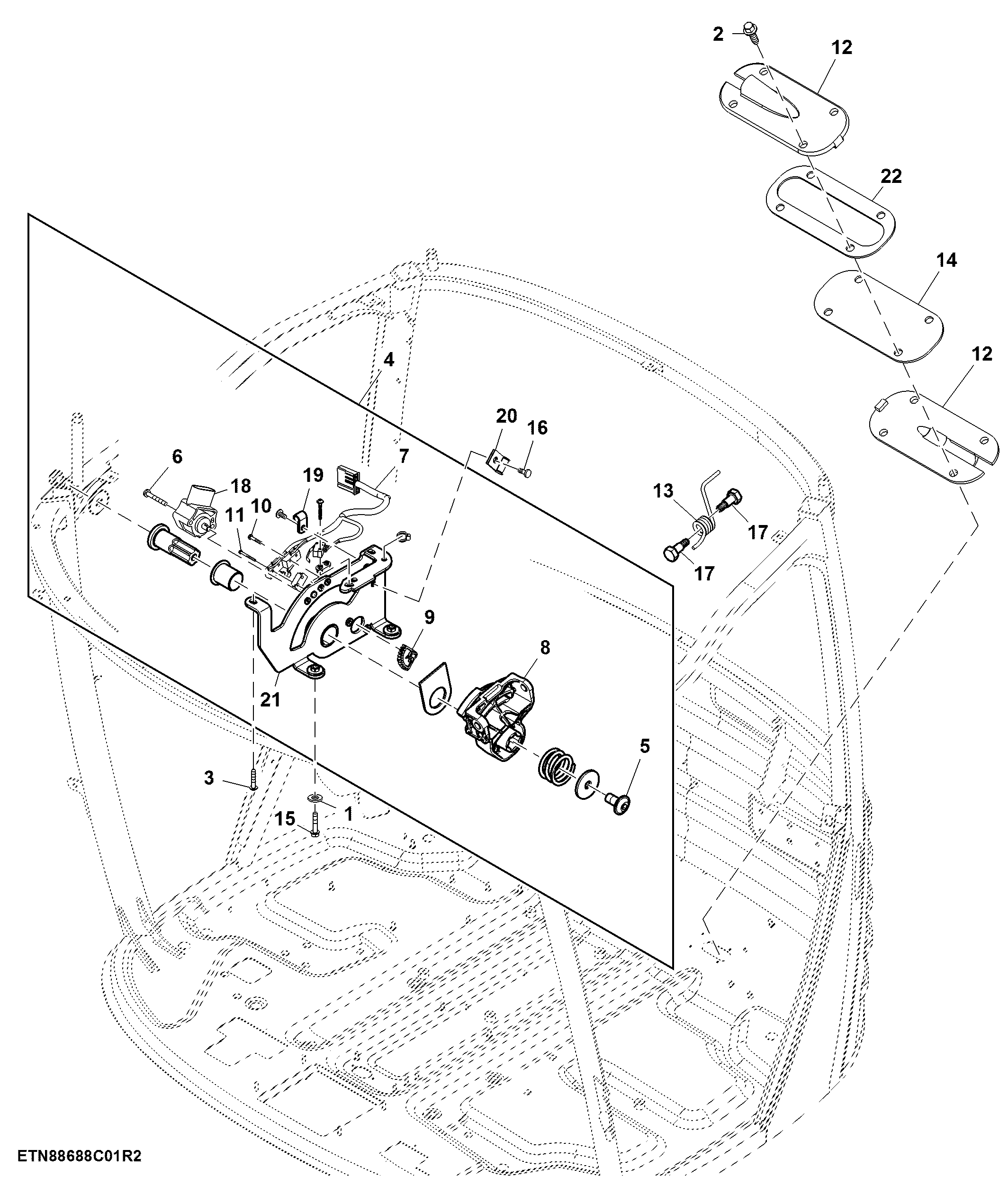

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7054	2	Washer	6.400 X 12 X 1.600 mm
2	37M7459	4	Screw	M6 X 20
3	37M7349	2	Screw	-
4	AL201922	1	Control	-
5	19M8675	1	Screw	M8 X 16
6	21M7474	2	Screw	M4 X 32
7	AL203916	1	Wiring Harness	-
8	L202181	1	Pivot	-
9	L202184	1	Gear	Z=33
10	L203093	2	Screw	-
11	L203095	2	Screw	-
12	H126124	2	Clamp	-
13	H154937	1	Torsion Spring	-
14	H207518	1	Gasket	-
15	19M9197	2	Screw	M5 X 25
16	21M7495	1	Screw	M4 X 10
17	R309323	2	Cap Screw	-
18	RE243767	1	Sensor	-
19	L157438	1	Clip	-
20	T22404	1	Clamp	-
21	AL201923	1	Bracket	-
22	H126123	1	Gasket	-

Electrical Hydrohandle Mechanism Control W/ Sensor

Нет текстового описания
