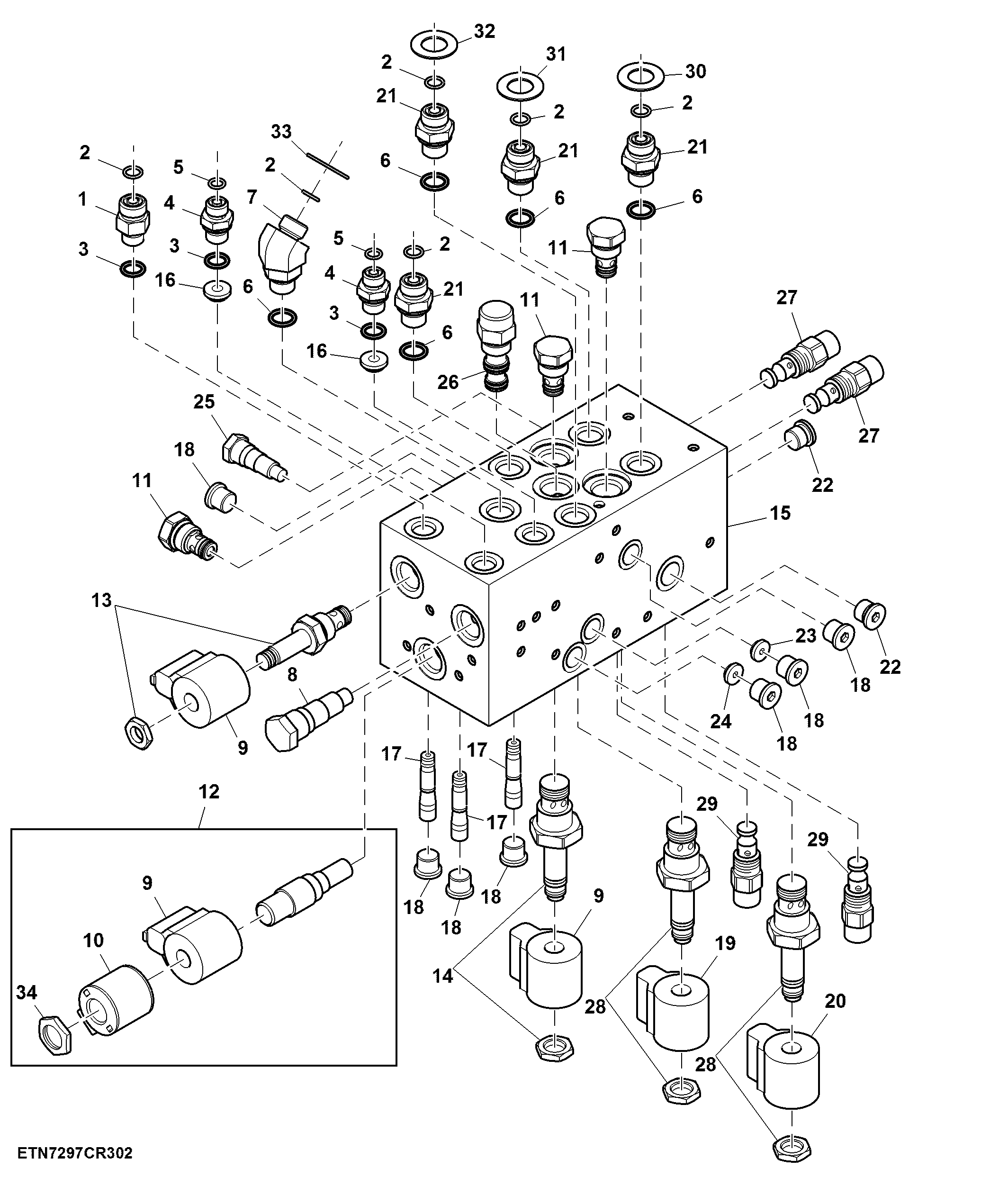

Reel Position Valve Stack W/ Lateral Tilt ( - 110182)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5002	1	Adapter Fitting	-
2	T77613	6	O-Ring	-
3	51M7041	3	O-Ring	11.300 X 2.200 mm
4	38H5011	2	Adapter Fitting	-
5	T77814	2	O-Ring	-
6	51M7042	5	O-Ring	13.300 X 2.200 mm
7	38H5154	1	Elbow Fitting	-
8	AH205583	1	Check Valve	-
9	AH228044	3	Solenoid Valve Coil	-
10	AH230746	1	Solenoid Valve Coil	-
11	AXE46715	3	Seal Kit	USE WITH AXE46712
11	AT224862	3	Seal Kit	USE WITH AN206491
11	AXE46712	3	Valve	SUB FOR AN206491 APPL
12	AN221523	1	Spool Valve	-
12	F433465	1	Seal Kit	-
13	AN374638	1	Valve	-
14	AT302908	1	Solenoid Valve	-
15	AXE54265	1	Valve	SUB FOR AXE13048
16	AXE15751	6	Orifice	-
17	AXE15750	3	Pressure Relief Valve	-
17	AXE15749	3	Seal Kit	-
18	N304196	1	Plug	-
19	AXE18233	1	Solenoid Valve Coil	-
20	AXE18234	1	Solenoid Valve Coil	-
21	38H5037	3	Adapter Fitting	-
22	N305925	3	Plug	-
23	N319618	1	Orifice	-
24	HXE25090	1	Orifice	-
25	AXE15631	1	Check Valve	-
25	AH209121	2	Seal Kit	-
26	AN400390	1	Valve	-
27	AH209116	2	Seal Kit	-
27	AXE15632	2	Flow Control Hyd. Valve	-
28	AXE52100	2	Valve	SUB FOR AXE46713, AXE18562
28	AXE46715	2	Seal Kit	USE WITH AXE52100
28	AT224862	2	Seal Kit	USE WITH AXE46713
29	AXE18563	2	Pressure Relief Valve	-
29	AN221620	2	Seal Kit	-
30	-	1	Part 39	(Red)
31	H170526	1	Washer	(Light Blue)
32	-	1	Part 41	(Yellow)
33	H170523	1	Washer	(Green)
34	N223292	1	Nut	-

Reel Position Valve Stack W/ Lateral Tilt ( - 110182)
