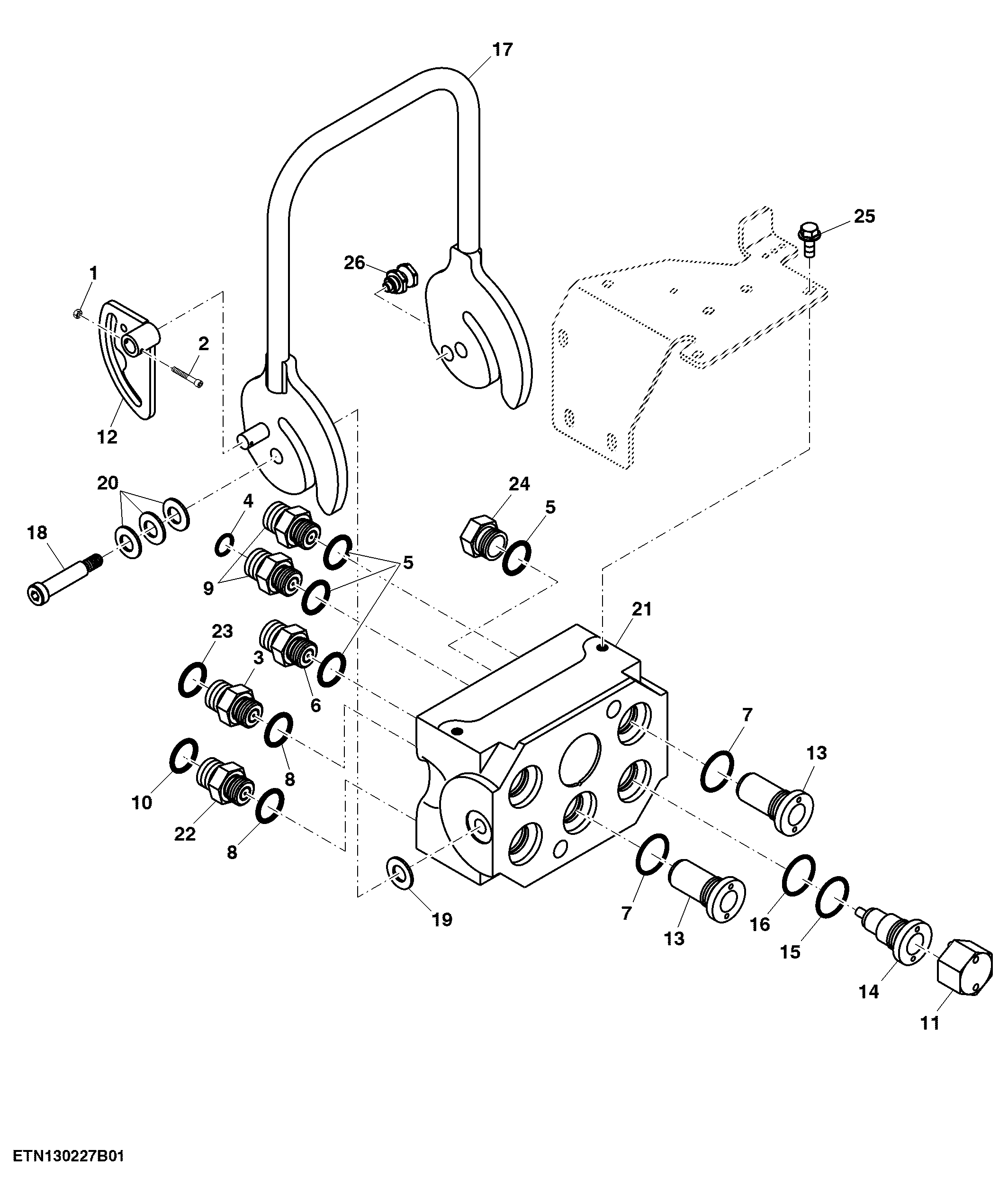

Multicoupler (110100 - 110182)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7264	1	Lock Nut	M4
2	19M9326	1	Screw	M4 X 30
3	38H1171	1	Adapter Fitting	-
4	T77613	1	O-Ring	-
5	R26375	3	O-Ring	-
6	38H1214	1	Adapter Fitting	-
7	T77932	2	O-Ring	-
8	R26906	2	O-Ring	-
9	38H1445	2	Adapter Fitting	-
10	T77814	2	O-Ring	-
11	AH201808	1	Special Service Tool	-
12	AH208638	1	Plate	-
13	AXE21789	2	Valve	X15 Reel Fore/Aft cartridge, Extend
14	AXE49949	3	Valve	X14 Reel Raise/Lower cartridge INCLUDES T77858 AND T76938; SUB FOR AH225671
15	T77858	1	O-Ring	-
16	T76938	1	O-Ring	-
17	AH226463	1	Lever	-
18	H202073	2	Bolt	-
19	H202861	2	Washer	-
20	H202862	6	Spring Washer	-
21	H221683	1	Valve	G13 Combine/Header Multi-coupler
22	38H1638	1	Adapter Fitting	-
23	T77857	1	O-Ring	-
24	38H1147	1	Fitting Plug	-
25	19M7784	3	Screw	M10 X 20
26	AH216321	1	Spring Locking Pin	-
