Tailboard Hydraulics, Advanced PowerCast™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

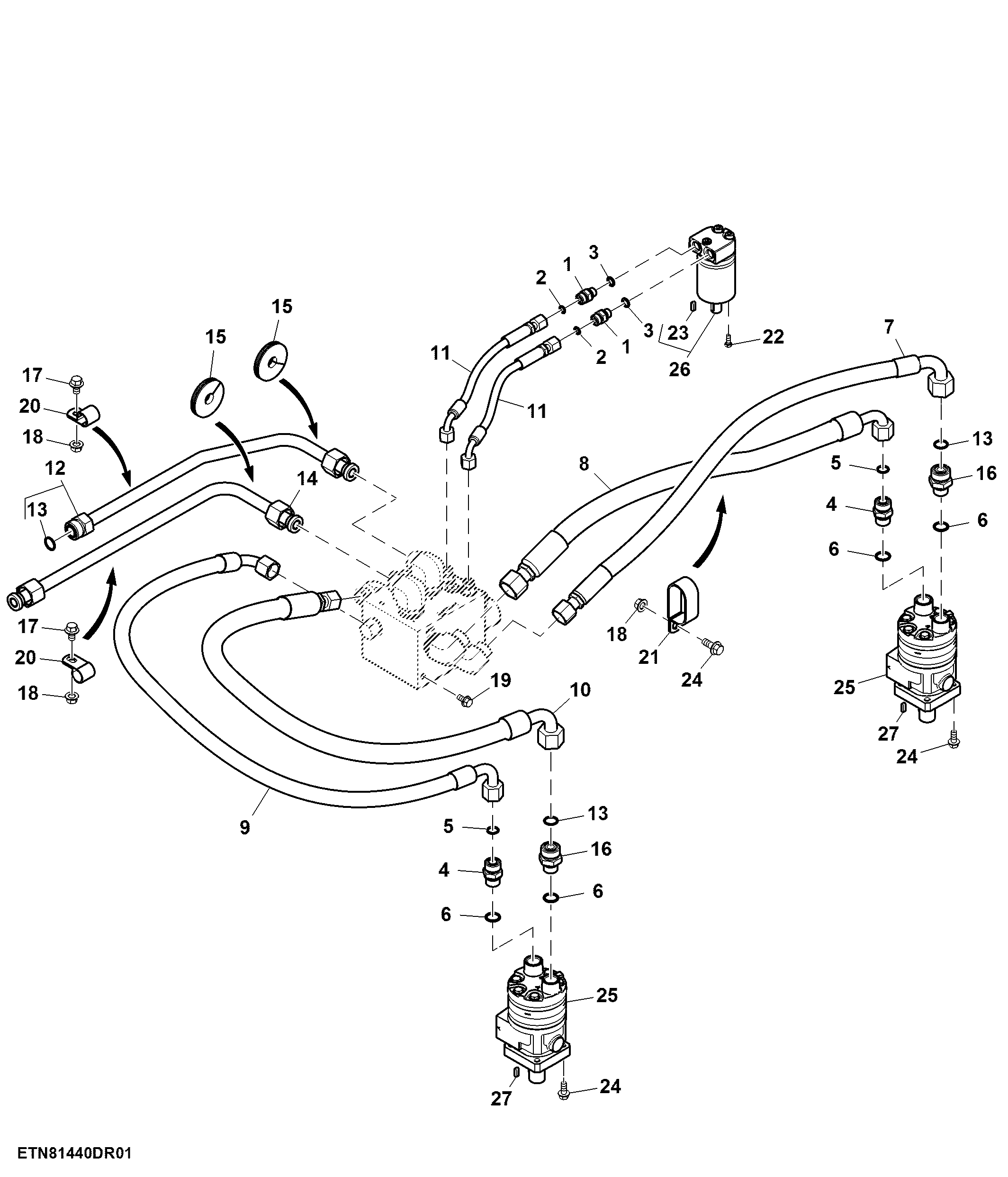

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5002	2	Adapter Fitting	-
2	T77613	2	O-Ring	-
3	51M7041	2	O-Ring	11.300 X 2.200 mm
4	38H5004	2	Adapter Fitting	-
5	T77932	2	O-Ring	-
6	51M7045	4	O-Ring	19.300 X 2.200 mm
7	AXE25018	1	Hydraulic Hose	LGTH = 700 mm, Motor to Valve RH, SUB FOR AXE12646
8	AXE25022	1	Hydraulic Hose	LGTH = 752 mm, Motor to Valve RH, SUB FOR AXE12648
9	AXE25023	1	Hydraulic Hose	LGTH = 640 mm, LH Spreader Press LH, SUB FOR AXE12649
10	AXE25024	1	Hydraulic Hose	LGTH = 710 mm, Motor to Valve LH, SUB FOR AXE12650
11	AXE12655	2	Hydraulic Hose	LGTH = 300 mm
12	AXE22145	1	Line	-
13	T77858	1	O-Ring	-
14	AXE22146	1	Line	-
15	R117845	2	Grommet	-
16	38H5121	2	Adapter Fitting	-
17	19M7783	2	Screw	M10 X 16
18	14M7296	3	Flange Nut	M10
19	19M7865	2	Screw	M8 X 16
20	T70659	2	Clamp	-
21	T185154	1	Clamp	-
22	HXE42370	3	Screw	-
23	SA15959	1	Shaft Key	-
24	19M7785	9	Screw	M10 X 25
25	AXE47577	2	Hydraulic Motor	SUB FOR AXE16567
25	AXE54736	2	Seal Kit	-
26	AXE12345	1	Hydraulic Motor	-
26	AZ102875	1	Seal Kit	-
27	49M7061	1	Shaft Key	8 X 7 X 32 mm

Tailboard Hydraulics, Advanced PowerCast™

Нет текстового описания
