Открытый узел

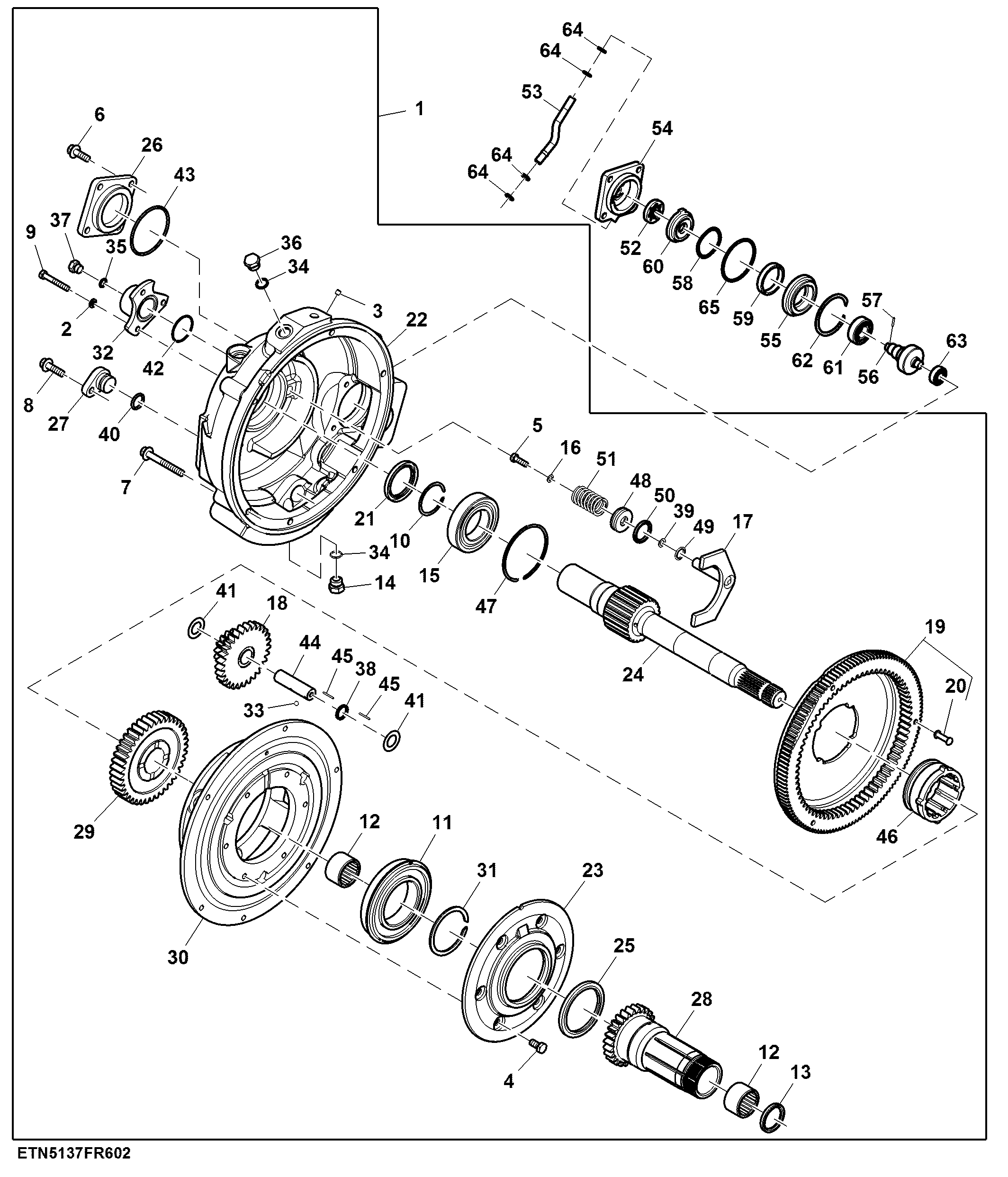

Reverser Gear Case Assembly, High Torque Fixed Speed Feeder House Drive

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE31463	1	Gear Case	SUB FOR AH232618
2	12M7065	3	Lock Washer	8 mm
3	15M7032	1	Pipe Plug	-
4	19M7166	6	Cap Screw	M10 X 20
5	19M7407	1	Cap Screw	M8 X 25
6	19M7786	4	Screw	M10 X 30
7	19M7810	6	Screw	M10 X 80
8	19M7835	1	Screw	M10 X 35
9	19M7165	3	Cap Screw	M8 X 55
10	R39081	1	Snap Ring	-
11	AH213106	1	Ball Bearing	-
12	AH215108	2	Needle Bearing	-
13	AH216871	1	Seal	-
14	AH229778	1	Drain Plug	-
15	AZ49371	1	Ball Bearing	-
16	12M7022	1	Lock Washer	8.200 mm
17	DE32247	1	Yoke With Shaft	SUB FOR AZ55776
18	CE18522	3	Gear	Z = 29
19	CE18524	1	Ring Gear	Z = 128 / 73
20	16M2556	3	Rivet	8 X 45 mm
21	CE18531	1	Seal	-
22	CE18835	1	Housing	-
23	CE19356	1	Housing	-
24	CE19358	1	Shaft	-
25	AH215259	1	Seal	-
26	H174445	1	Cover	-
27	H174446	1	Plug	-
28	H213511	1	Gear	Z = 26
29	H213512	1	Gear	Z = 41
30	H213513	1	Cover	-
31	H213596	1	Snap Ring	-
32	H224450	1	Cap	-
33	H871R	3	Ball	-
34	R26375	2	O-Ring	-
35	R26448	1	O-Ring	-
36	R39112	1	Fitting	-
37	R27218	1	Fitting Plug	-
38	R33088	3	Washer	-
39	R41339	1	Shim	TK = 0.762 mm
40	R495R	1	O-Ring	-
41	R66197	6	Thrust Washer	-
42	T22828	1	O-Ring	-
43	U10776	1	O-Ring	-
44	Z61813	3	Pin	-
45	Z61817	174	Pin	-
46	Z62147	1	Shifter	-
47	Z62549	1	Snap Ring	-
48	Z70692	1	Piston	-
49	DE30216	1	Seal	-
50	Z70694	1	Seal	-
51	Z70695	1	Compression Spring	-
52	AH128528	1	Rotor	USE WITH BH84479
53	CE18901	1	Tube	USE WITH BH84479
54	H156095	1	Housing	USE WITH BH84479
55	H165463	1	Bearing	USE WITH BH84479
56	H165464	1	Spur Gear	Z = 19, USE WITH BH84479
57	H75358	1	Dowel Pin	USE WITH BH84479
58	H82232	1	Washer	USE WITH BH84479
59	H82233	1	Bushing	USE WITH BH84479
60	H82234	1	Plate	USE WITH BH84479
61	JD7678	1	Ball Bearing	USE WITH BH84479
62	M1007T	1	Snap Ring	USE WITH BH84479
63	M800578	1	Ball Bearing	USE WITH BH84479
64	R394R	4	O-Ring	USE WITH BH84479
65	U10776	1	O-Ring	USE WITH BH84479

Reverser Gear Case Assembly, High Torque Fixed Speed Feeder House Drive

Нет текстового описания
