Открытый узел

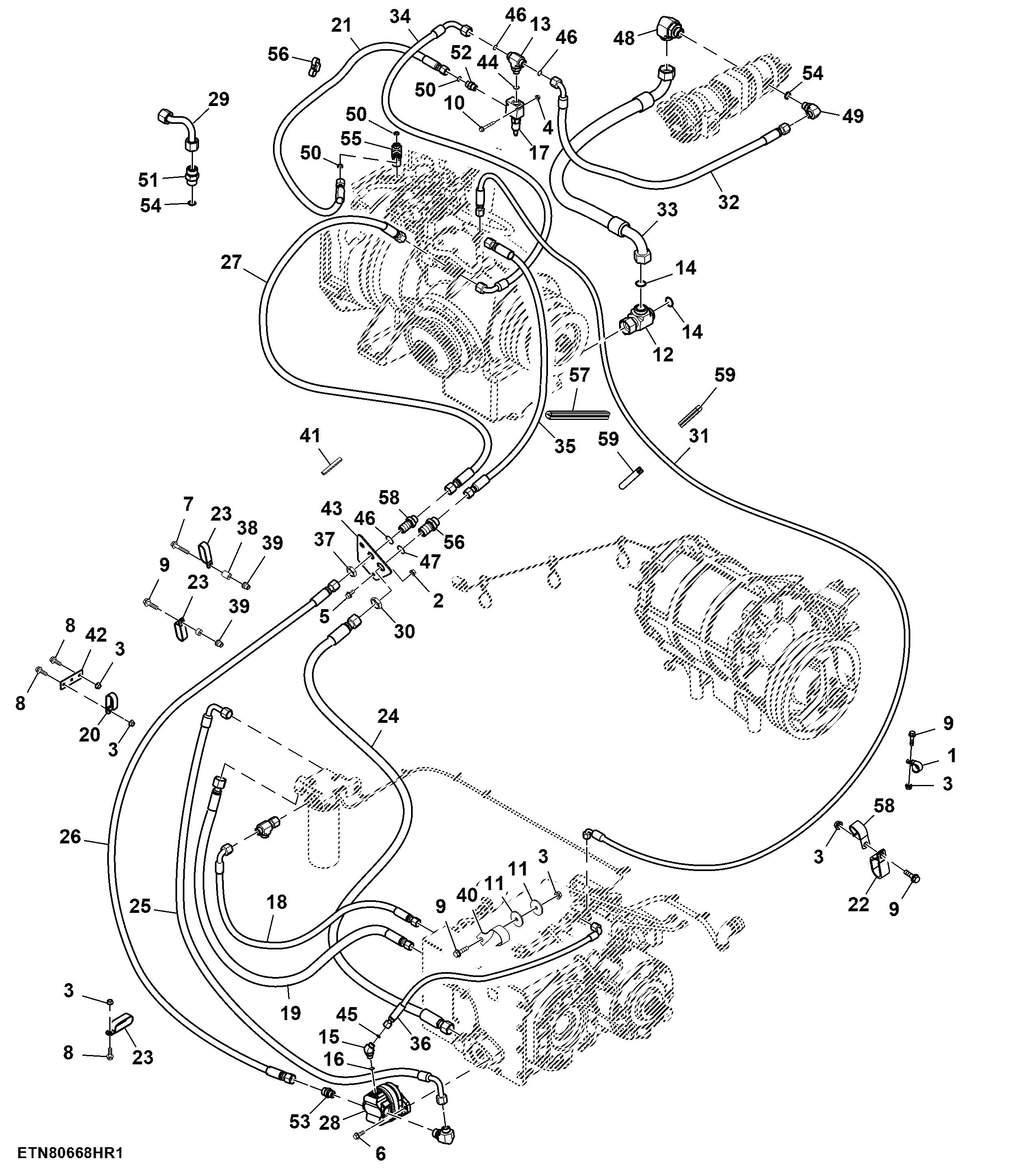

Main Engine Gearcase Lube Hydraulic Hoses, ProDrive™

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH78237	1	Clamp	-
2	14M7296	2	Flange Nut	M10
3	14M7298	11	Flange Nut	M8
4	14M7303	2	Flange Nut	M6
5	19M7784	2	Screw	M10 X 20
6	19M7786	2	Screw	M10 X 30
7	19M7800	3	Screw	M8 X 50
8	19M7867	5	Screw	M8 X 25
9	19M7868	7	Screw	M8 X 30
10	19M8321	2	Screw	M6 X 45
11	24H1291	2	Washer	21/64" X 1-15/32" X 7/64"
12	38H1034	1	Tee Fitting	-
13	38H1436	1	Tee Fitting	-
14	T78612	2	O-Ring	-
15	38H5154	1	Elbow Fitting	-
16	51M7042	1	O-Ring	13.300 X 2.200 mm
17	AH218493	1	Pressure Relief Valve	-
18	AH219244	1	Hydraulic Hose	LGTH = 770 mm
19	AH219247	1	Hydraulic Hose	LGTH = 700 mm
20	AH226096	2	Clamp	-
21	AH232713	1	Hydraulic Hose	-
22	AH77869	2	Clip	-
23	AH77884	6	Clip	-
24	AXE10156	1	Hydraulic Hose	LGTH = 2155 mm
25	AXE51790	1	Hydraulic Hose	LGTH = 1325 mm, SUB FOR AXE13208
26	AXE13209	1	Hydraulic Hose	LGTH = 2265 mm
27	AXE14436	1	Hydraulic Hose	LGTH = 5830 mm
28	AXE15516	1	Hydraulic Motor	-
28	AXE15959	1	Seal Kit	-
29	AXE15930	1	Oil Line	-
30	T78707	1	Nut	-
31	AXE19996	1	Hydraulic Hose	LGTH = 5625 mm
32	AXE21247	1	Hydraulic Hose	LGTH = 935 mm
33	AXE21277	1	Hydraulic Hose	LGTH = 755 mm
34	AXE21969	1	Hydraulic Hose	LGTH = 480 mm
35	AXE22551	1	Hydraulic Hose	LGTH = 3575 mm
36	AXE24877	1	Hydraulic Hose	LGTH = 850 mm
37	T80306	1	Nut	-
38	H130269	1	Spacer	-
39	H158135	2	Nut	-
40	H218743	1	Clip	-
41	H220798	1	Isolator	-
42	H227675	2	Strap	-
43	HXE17257	1	Plate	-
44	R26375	1	O-Ring	-
45	T77613	1	O-Ring	-
46	T77932	6	O-Ring	-
47	T77858	1	O-Ring	-
48	38H1053	1	Elbow Fitting	-
49	38H1006	1	Elbow Fitting	-
50	T77857	3	O-Ring	-
51	38H1162	1	Adapter Fitting	-
52	38H1031	1	Tee Fitting	-
53	38H5004	1	Adapter Fitting	-
54	R26906	2	O-Ring	-
55	38H1031	1	Tee Fitting	-
56	R213663	1	Clamp	-
57	-	1	Part 58	CTL 205 mm, MF AH122244
58	AH96317	1	Clip	-
59	-	3	Part 60	CTL 150 mm, MF AH122244

Main Engine Gearcase Lube Hydraulic Hoses, ProDrive™
