Открытый узел

Hillmaster Leveling Components

Hillmaster Leveling Components

Hillmaster Leveling Components

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

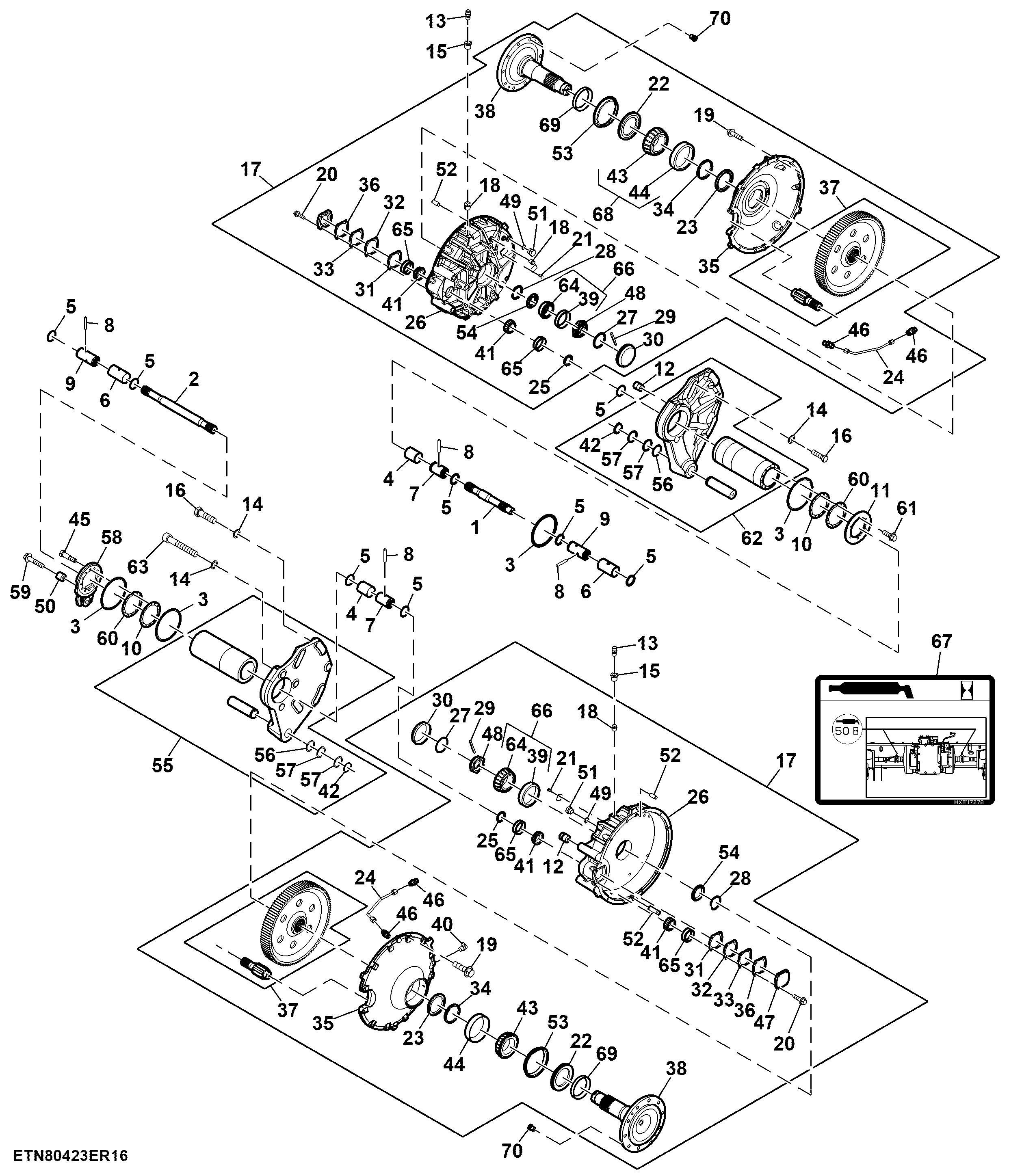

Hillmaster Leveling Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H224329	1	Shaft	RH
2	H224330	1	Shaft	LH
3	Z58284	4	Washer	-
4	HXE15850	2	Sleeve	-
5	HXE15849	8	Snap Ring	-
6	HXE19491	2	Sleeve	-
7	HXE63494	2	Splined Coupling	-
8	HXE25276	5	Pin	-
9	HXE67377	2	Splined Coupling	-
10	Z58297	2	Washer	TK = 1 mm
11	Z73892	1	Flange	-
12	H87691	4	Bushing	-
13	JD5801	2	Pressure Relief Fitting	-
14	12M7140	20	Lock Washer	25.600 mm
15	15H511	2	Pipe Bushing	1/8"
16	19M9048	16	Screw	M24 X 85
17	DE32509	2	Drive	SUB FOR DE20536 OR DE31389
18	15H255	12	Pipe Plug	3/8"
19	19M7824	24	Screw	M16 X 60
20	19M7835	8	Screw	M10 X 35
21	25M3827	4	Groove Pin	3 X 8 mm
22	AH112401	2	Seal	USE WITH HXE10955
22	RE24324	2	Seal	USE WITH CE34400
23	AH155232	2	V-Ring Seal	-
24	AH156971	2	Line	-
25	AN12151	2	Seal	-
26	CE20869	2	Housing	-
27	H22784	2	Snap Ring	-
28	H118882	2	Snap Ring	-
29	H125330	2	Shaft Key	-
30	H154720	2	Cap	-
31	H161541	6	Shim	TK = 0.5 mm
32	H161542	2	Shim	TK = 0.25 mm
33	H161543	6	Shim	TK = 0.13 mm
34	H161871	2	V-Ring Seal	-
35	H163694	2	Housing	-
36	H163745	4	Shim	TK = 0.076 mm
37	DE31425	2	Gear Kit	SUB FOR APPL H167723 AND N377016
38	CE34400	2	Spindle	SUB FOR HXE10955; ALSO ORDER N378409 AND RE24324
39	JD7298	2	Bearing Cup	ORDER AXE63131
40	JD7760	2	Lubrication Fitting	-
41	JD9058	4	Bearing Cone	-
42	40M1843	2	Snap Ring	-
43	AN372757	2	Tapered Roller Bearing	SUB FOR JD10134
44	N380472	2	Bearing Cup	SUB FOR JD10135
45	53M7019	2	Screw	M12 X 50
46	R35352	4	Fitting	-
47	N377017	2	Cap	-
48	N380924	2	Nut	-
49	R26375	4	O-Ring	-
50	Z53304	10	Bushing	-
51	R39112	4	Fitting	-
52	R54380	4	Dowel Pin	-
53	R90080	2	Oil Cup	-
54	Z102880	2	Spacer	-
55	AZ103174	1	Rocker	LH
56	24M7214	2	Shim	TK = 0.50 mm
57	24M7381	6	Washer	60 X 75 X 1.600 mm
58	H222265	1	Lever	-
59	19M7815	10	Screw	M12 X 60
60	Z58298	2	Shim	TK = 0.75 mm
61	19M7790	6	Screw	M12 X 35
62	AZ103175	1	Rocker	RH
63	19M9049	4	Screw	M24 X 160
64	JD10266	2	Bearing Cone	ORDER AXE63131
65	JD9121	4	Bearing Cup	-
66	AXE63131	2	Bearing Kit	-
67	HXE117278	2	Label	Drive Shaft Lubrication
68	AN400251	1	Bearing Kit	-
69	N378409	2	Bushing	USE WITH CE34400
70	HXE167431	2	Plug	-
