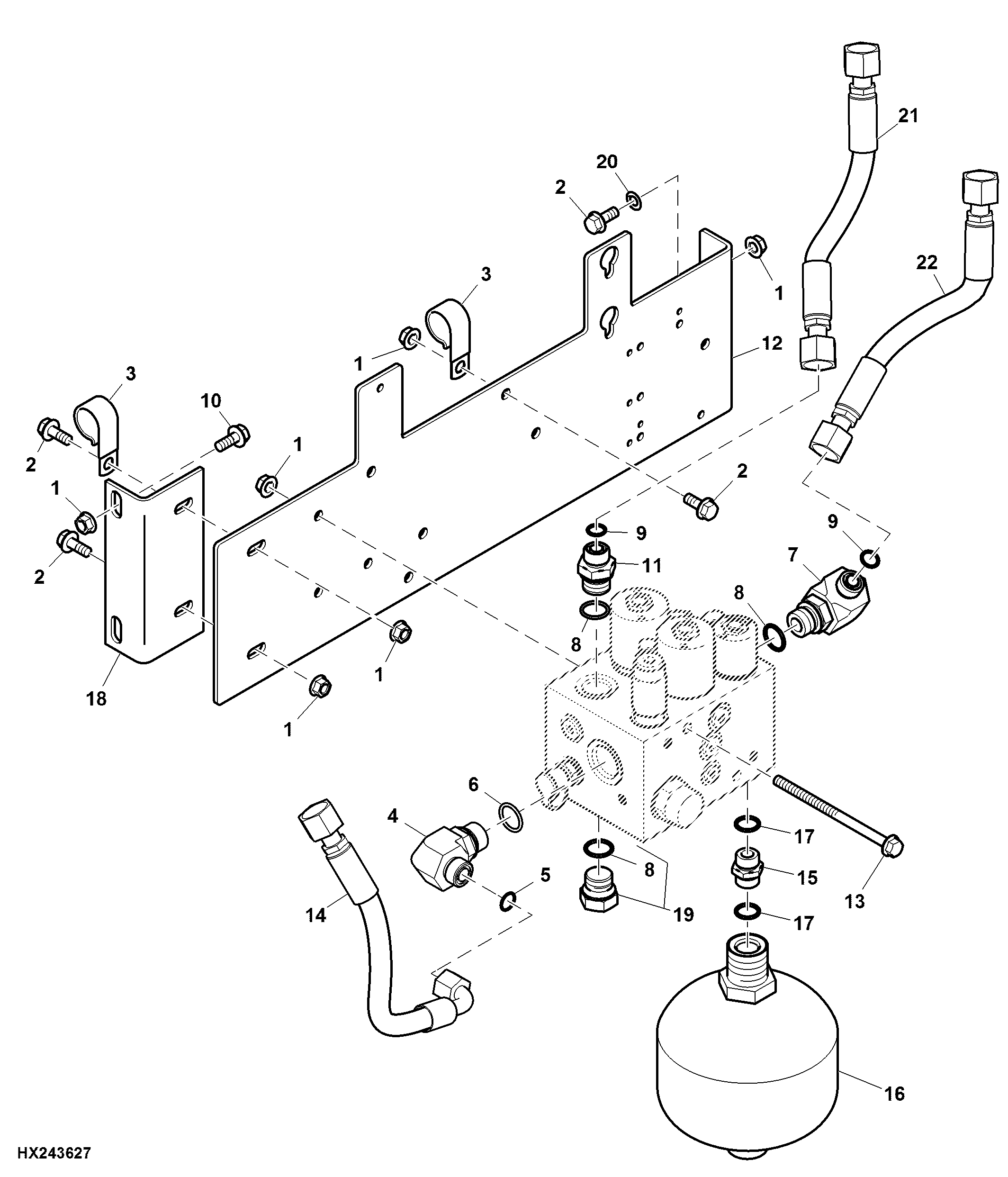

Header Lift Flow Control Valve Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	10	Flange Nut	M8
2	19M7866	5	Screw	M8 X 20
3	AH90990	3	Clip	-
4	38H5166	1	Elbow Fitting	-
5	T77932	1	O-Ring	-
6	51M7047	1	O-Ring	23.600 X 2.900 mm
7	38H5027	1	Elbow Fitting	-
8	51M7045	2	O-Ring	19.300 X 2.200 mm
9	T77857	2	O-Ring	-
10	19M7867	2	Screw	M8 X 25
11	38H5076	1	Adapter Fitting	-
12	HXE32872	1	Bracket	-
13	19M8125	3	Screw	M8 X 140
14	AXE32969	1	Hydraulic Hose	LGTH = 475 mm
15	R63922	1	Fitting	-
16	AZ61684	1	Hydraulic Accumulator	-
17	R26375	2	O-Ring	-
18	HXE20644	1	Plate	-
19	RE46687	1	Drain Plug	-
20	M84309	2	Nut	-
21	AXE21237	2	Hydraulic Hose	LGTH = 3005 mm, SUB FOR AXE13181
22	AH168585	2	Hydraulic Hose	LGTH = 4300 mm, To Lift Cylinder

Header Lift Flow Control Valve Assembly

Нет текстового описания
