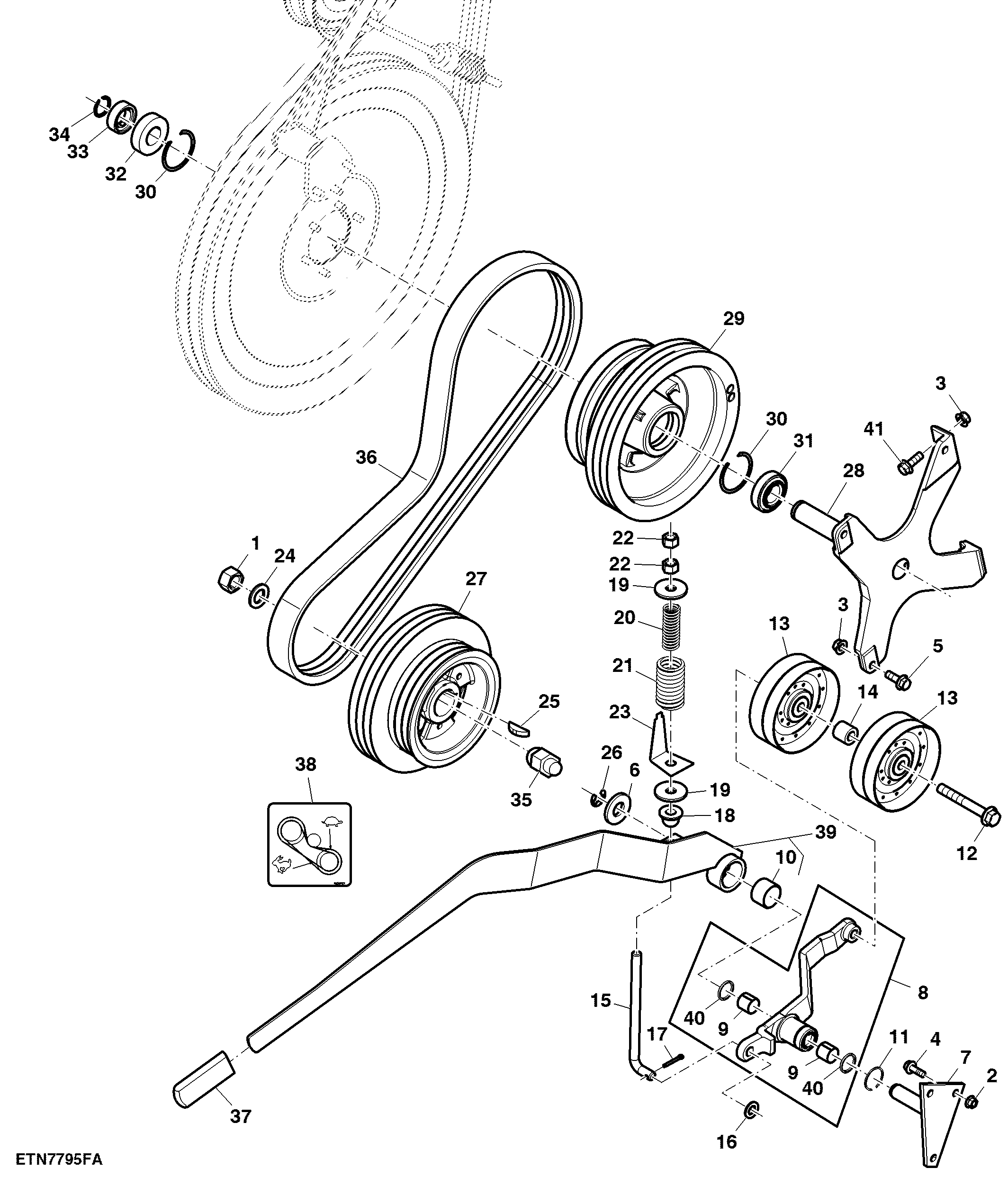

Feed Accelerator Stone Trap Drive, Slow Speed

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7278	1	Nut	M24
2	14M7296	2	Flange Nut	M10
3	14M7299	5	Flange Nut	M12
4	19M7786	3	Screw	M10 X 30
5	19M7790	4	Screw	M12 X 35
6	24M7091	1	Washer	26 X 44 X 4 mm
7	AH210916	1	Pin	-
8	AH164925	1	Arm	-
9	H171061	2	Bushing	-
10	H96996	1	Bushing	-
11	U10457	1	Snap Ring	-
12	19M7846	1	Screw	M16 X 120
13	AH150900	2	Idler	-
14	H96690	1	Spacer	-
15	H171040	1	Bolt	-
16	24M7053	1	Washer	17 X 30 X 3 mm
17	11M7028	1	Cotter Pin	5 X 32 mm
18	H129208	1	Pivot	-
19	24M7103	2	Washer	17.500 X 56 X 5 mm
20	T79938	1	Compression Spring	-
21	W25475	1	Compression Spring	-
22	14M7276	2	Nut	M16
23	H171039	1	Gauge	-
24	R30399	1	Washer	-
25	26H109	1	Shaft Key	3/8" X 2-1/8"
26	P46402	1	Snap Ring	-
27	H172338	1	Pulley	-
28	AH233091	1	Jackshaft	-
29	H172339	1	Pulley	-
30	P46874	2	Snap Ring	-
31	JD9301	1	Ball Bearing	-
32	JD9356	1	Ball Bearing	-
33	JD8576	1	Eccentric Locking Collar	-
34	P44478	1	Snap Ring	-
35	JD7806	2	Lubrication Fitting	-
36	HXE152482	1	V-Belt	LGTH = 2060 mm, WIDTH = 48.7 mm, SUB FOR H221732
37	W25634	1	Grip	-
38	H228727	1	Label	Feed Accelerator Speeds
39	AH160595	1	Arm	-
40	AA5607R	2	Seal	-
41	19M7813	1	Screw	M12 X 45

Feed Accelerator Stone Trap Drive, Slow Speed
