Engine Cooling System - Surge Tank Hoses and Vent Lines - Interim Tier 4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE10648	2	Check Valve	-
2	TY22467	2	Clamp	-
3	R163511	1	Tee Fitting	-
4	Z53033	3	Grommet	-
5	19M7866	2	Screw	M8 X 20
6	14M7298	6	Flange Nut	M8
7	H218743	3	Clip	-
8	19M7865	4	Screw	M8 X 16
9	-	1	Part 9	CTL 135 mm, MF TY22566
10	-	1	Part 10	CTL 500 mm, MF TY22566
11	-	1	Part 11	CTL 3750 mm, MF TY22566
12	AH89557	3	Clip	-
13	R56101	12	Clip	-
14	-	1	Part 14	CTL 1515 mm, MF TY22566
15	-	2	Part 15	CTL 85 mm, MF TY22566
16	HXE21162	1	Fitting	-
17	AH117301	2	Clamp	-
18	TY22462	1	Clamp	-
19	-	1	Part 19	CTL 2350 mm, MF TY22566
20	HXE17068	1	Hose	-
21	R44302	4	Tie Band	-
22	H77698	2	Tie Band	-

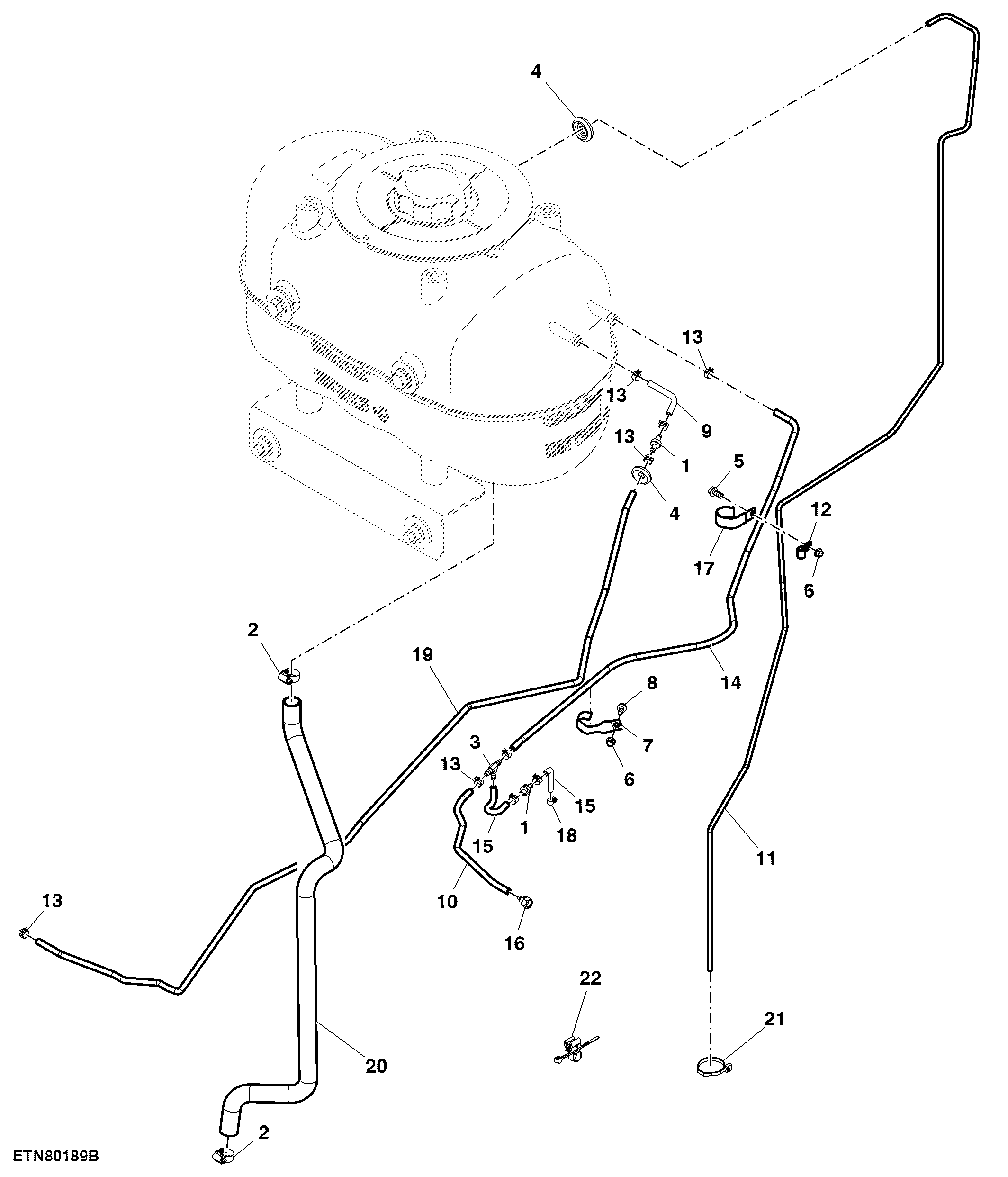

Engine Cooling System - Surge Tank Hoses and Vent Lines - Interim Tier 4

Нет текстового описания
