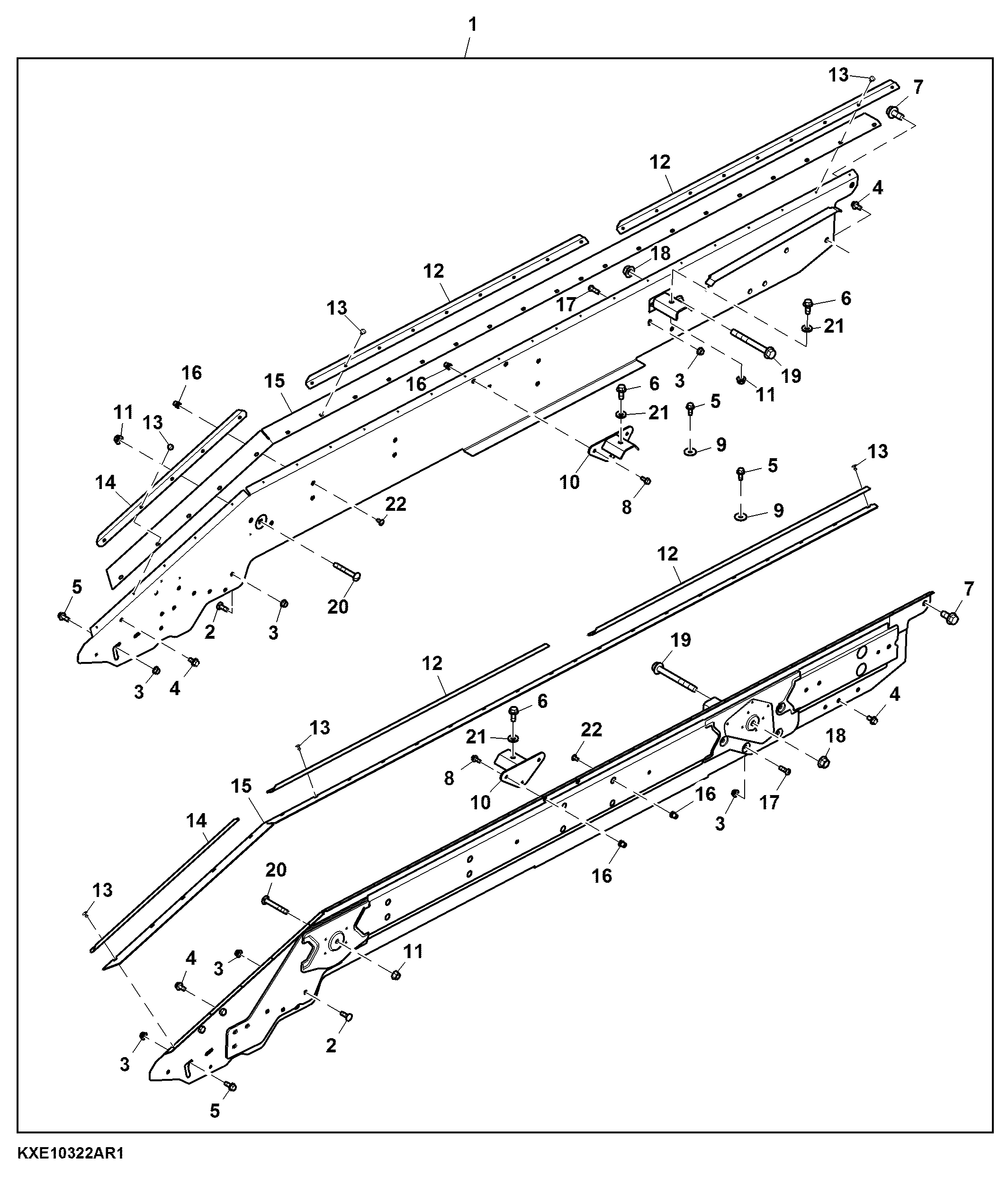

Shoe Kit Assembly, Chaffer Frame, Dyna Flow 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KXE10355	1	Shoe Kit	SUB FOR KXE10322
2	03M7192	8	Bolt	M10 X 30
3	14M7296	26	Flange Nut	M10
4	19M7784	16	Screw	M10 X 20
5	19M7785	16	Screw	M10 X 25
6	19M7789	4	Screw	M12 X 30
7	19M7843	2	Screw	M16 X 35
8	19M7866	6	Screw	M8 X 20
9	24M7101	4	Washer	11 X 34 X 3 mm
10	AH223122	2	Bracket	-
11	14M7299	6	Flange Nut	M12
12	H174331	4	Reinforcement	-
13	M64720	48	Rivet	-
14	HXE25976	2	Strip	-
15	HXE12979	2	Sealing Trim	-
16	H154071	18	Nut	-
17	H148835	8	Bolt	-
18	14M7291	2	Flange Nut	M16
19	19M7830	2	Screw	M16 X 150
20	H154928	2	Bolt	-
21	24H1853	4	Washer	17/32" X 1-1/8" X 0.180"
22	R115466	18	Plug	-

Shoe Kit Assembly, Chaffer Frame, Dyna Flow 3

Нет текстового описания
