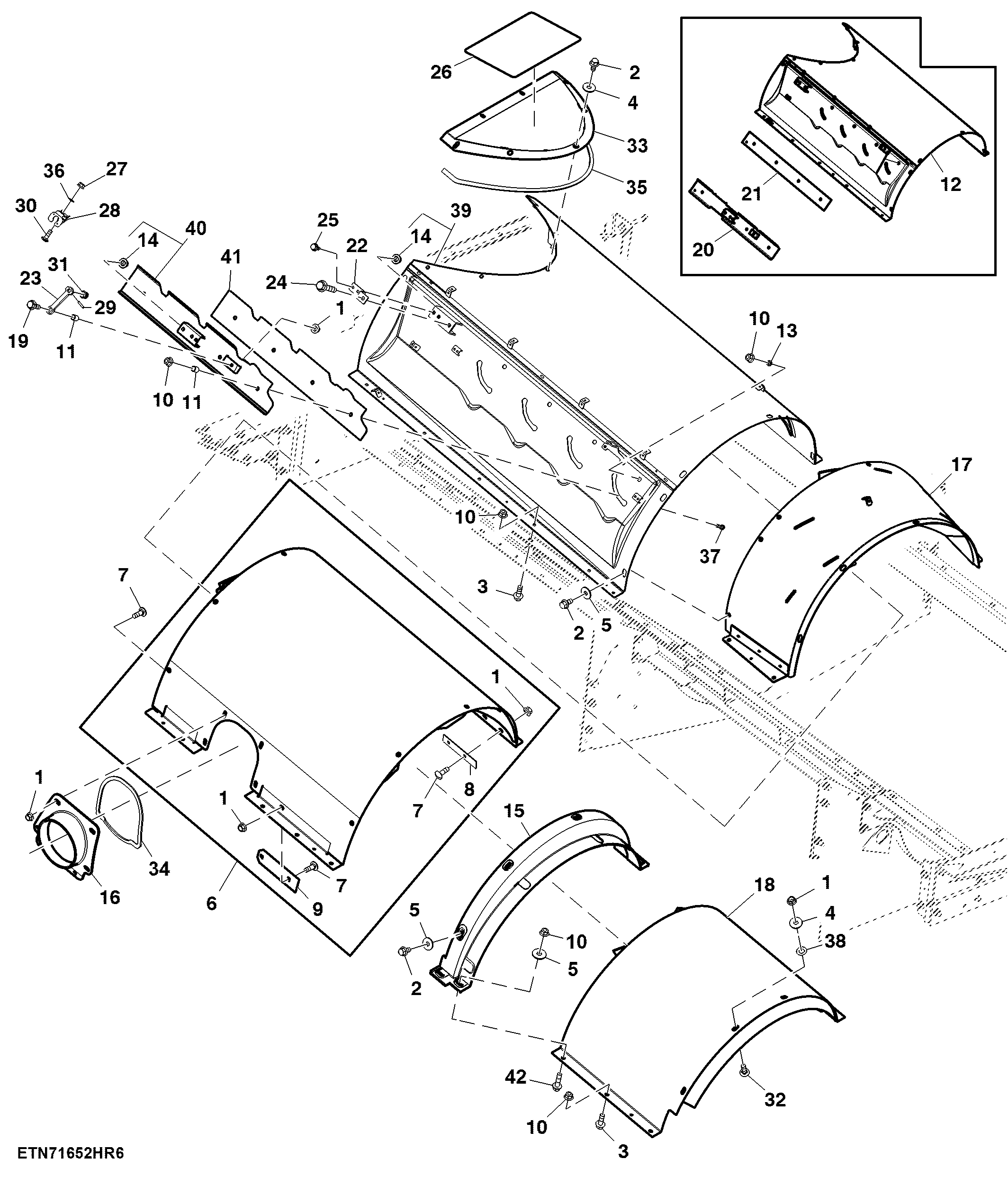

Separator Top Covers, Adjustable W/ Tailings, Regular

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	13	Flange Nut	M10
2	19M7784	22	Screw	M10 X 20
3	19M7786	24	Screw	M10 X 30
4	24M7178	13	Washer	10.500 X 30 X 2.500 mm
5	24M7296	17	Washer	10.500 X 30 X 2.500 mm
6	AXE24647	1	Cover	SUB FOR AXE10379
7	H174755	9	Bolt	-
8	H209138	1	Strap	LH
9	H207530	1	Strip	RH
10	14M7400	9	Lock Nut	M10
11	HXE38328	5	Bushing	SUB FOR HXE23003
12	AXE11402	1	Cover	ORDER AXE50518; USE WITH AXE50517, HXE90947
13	HXE23002	4	Bushing	-
14	14M7401	2	Lock Nut	M12
15	H206370	1	Flange	(Front)
16	H206922	1	Flange	-
17	AXE18547	1	Cover	-
18	AH208966	1	Cover	-
19	19M7835	1	Screw	M10 X 35
20	AXE24510	1	Plate	ORDER AXE50517; USE WITH AXE50518, HXE90947
21	H240243	1	Strip	ORDER HXE90947; USE WITH AXE50518, AXE50517
22	H240424	2	Strap	-
23	HXE11878	1	Linkage	-
24	19M7816	2	Screw	M12 X 65
25	19M7866	4	Screw	M8 X 20
26	H136015	1	Mat	-
27	14M7298	1	Flange Nut	M8
28	HXE25562	1	Bracket	-
29	34M7040	1	Spring Pin	6 X 30 mm
30	03M7185	1	Bolt	M8 X 25
31	R41076	1	Grommet	-
32	03M7192	4	Bolt	M10 X 30
33	AXE12443	1	Door	INCLUDES H136015
34	-	2	Part 34	CTL 609 mm, MF H81330
35	-	1	Part 35	CTL 1066 mm, MF H81330
36	M84309	1	Nut	-
37	19M7382	8	Cap Screw	M10 X 40
38	H141123	4	Push Nut	10 mm (0.394")
39	AXE50518	1	Cover	SUB FOR AXE11402
40	AXE50517	1	Plate	SUB FOR AXE24510
41	HXE90947	1	Strip	SUB FOR H240243
42	19M7804	4	Screw	M10 X 40

Separator Top Covers, Adjustable W/ Tailings, Regular
