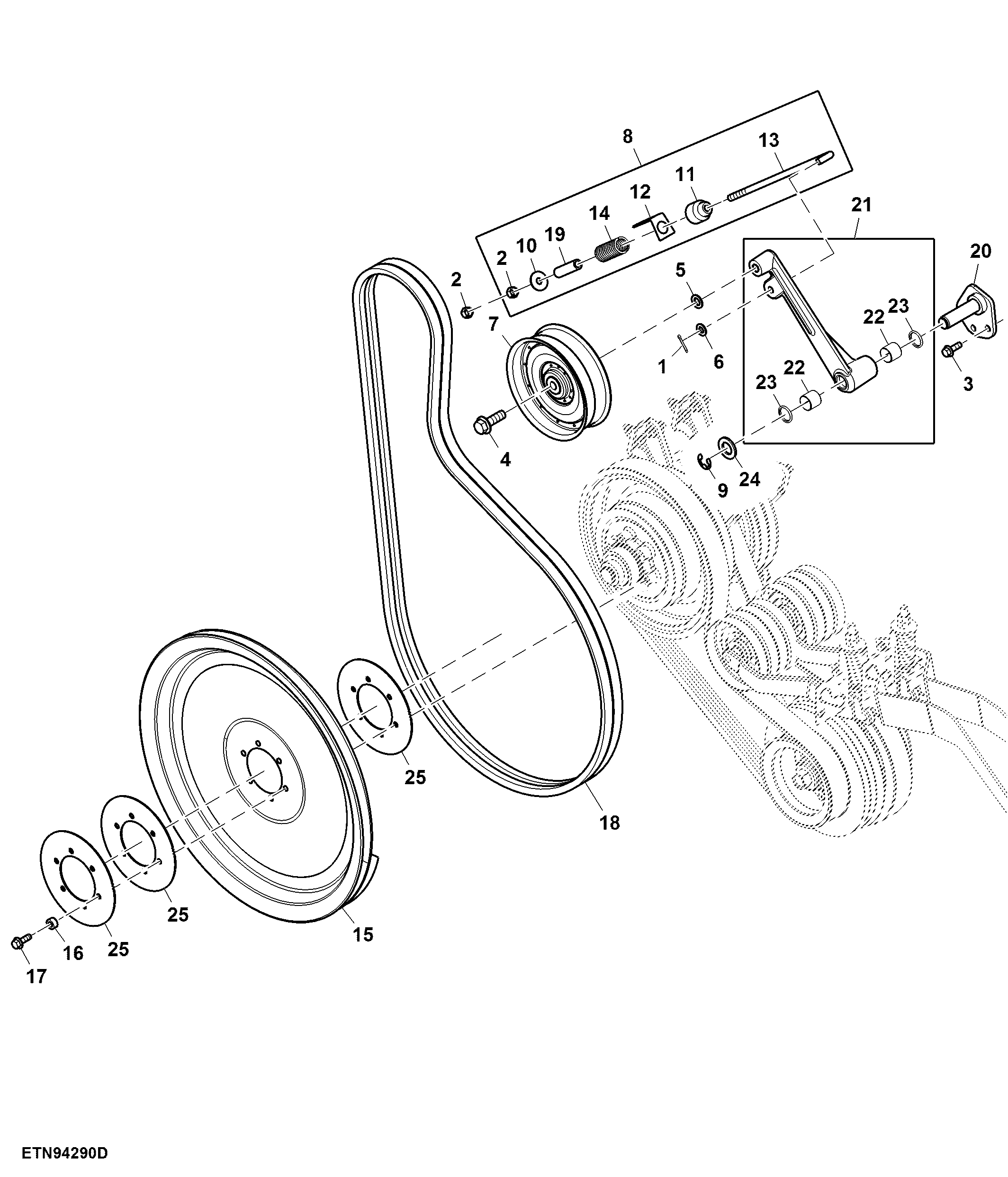

Separator Jackshaft Drives, High Capacity, Front, RH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7028	1	Cotter Pin	5 X 32 mm, ALSO ORDER HXE100087; SUB FOR APPL 11M7021
2	14M7275	2	Nut	M12
3	19M7785	3	Screw	M10 X 25
4	19M7826	1	Screw	M16 X 70
5	24H1373	1	Washer	21/32" X 1-9/16" X 0.180"
6	24M7047	1	Washer	13 X 24 X 2.500 mm
7	AH204389	1	Idler	-
8	AXE56503	1	Spring Assembly	SUB FOR AXE30178 APPL
9	P46402	1	Snap Ring	-
10	24M7180	1	Washer	13 X 37 X 3 mm
11	H170141	1	Pivot	-
12	HXE47618	1	Gauge	-
13	HXE100087	1	Hook Bolt	ALSO ORDER 11M7028; SUB FOR APPL H150803
14	H82418	1	Spring	-
15	H160992	1	Pulley	-
16	H165237	6	Spacer	-
17	19M7804	6	Screw	M10 X 40
18	AH150678	1	Belt Set	LGTH = 2860 mm, WIDTH = 22.4 mm
19	-	1	Part 19	CTL 70 mm, MF TY22326
20	AH212002	1	Pin	-
21	AH202772	1	Arm	-
22	H171061	2	Bushing	-
23	AA5607R	2	Seal	-
24	24M7091	1	Washer	26 X 44 X 4 mm
25	HXE120852	3	Shim	TK = 3 mm

Separator Jackshaft Drives, High Capacity, Front, RH

Нет текстового описания
