Открытый узел

Deflector, Deluxe Residue

Deflector, Deluxe Residue

Deflector, Deluxe Residue

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

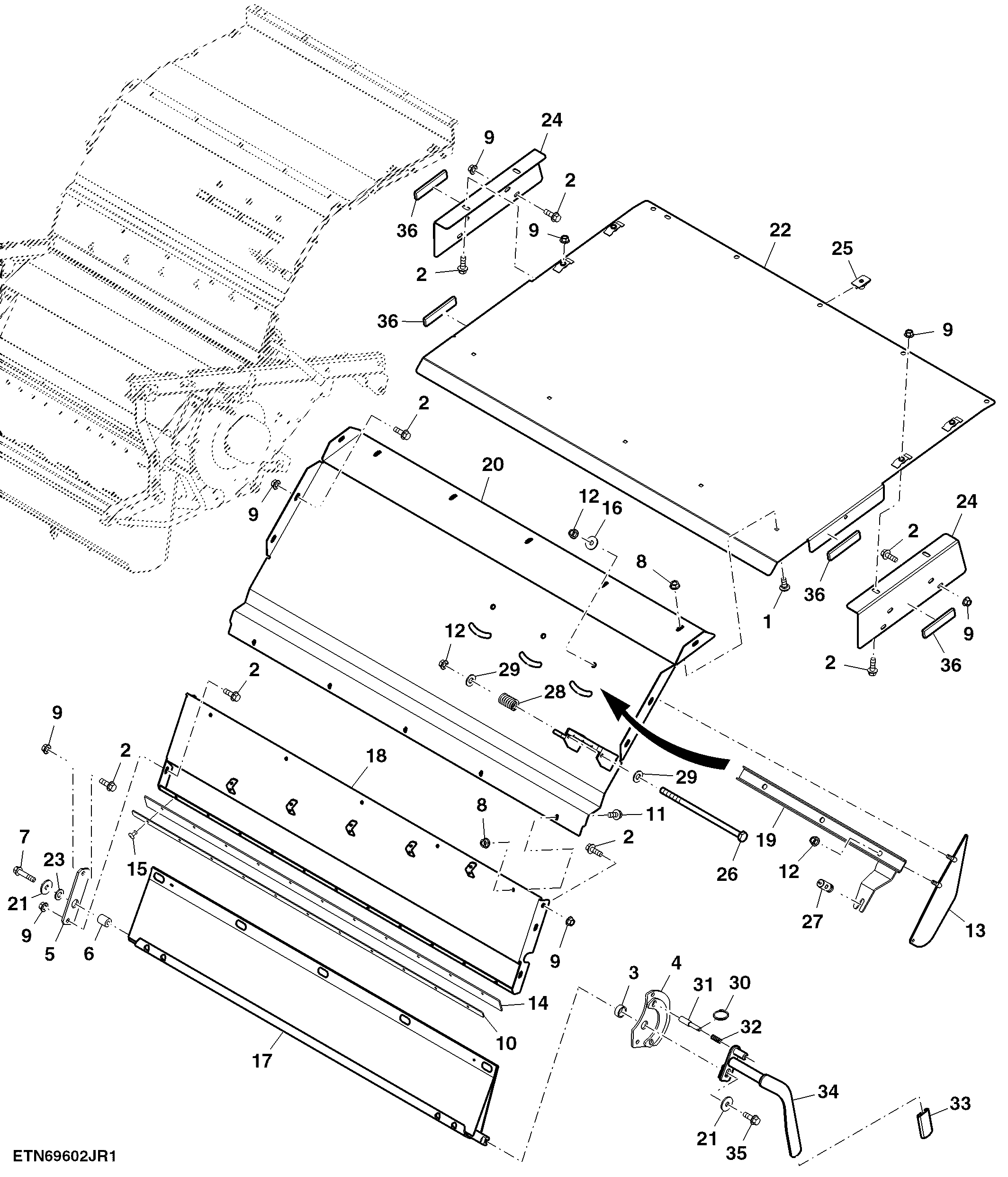

Deflector, Deluxe Residue

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	5	Bolt	M8 X 20
2	19M7786	22	Screw	M10 X 30
3	28H1886	1	Bushing	1.049" X 1.315" X 1/2"
4	AXE16201	1	Plate	-
5	HXE22032	1	Plate	LH
6	R117879	1	Bushing	-
7	R120256	1	Screw	-
8	14M7298	10	Flange Nut	M8
9	14M7296	22	Flange Nut	M10
10	HXE24747	1	Strap	-
11	19M7866	5	Screw	M8 X 20
12	14M7518	7	Flange Nut	M10
13	AXE12180	3	Vane	-
14	HXE14175	1	Seal	-
15	HXE52669	11	Rivet	-
16	24M7178	3	Washer	10.500 X 30 X 2.500 mm
17	AXE21425	1	Deflector	-
18	AXE24634	1	Deflector	-
19	AXE24725	1	Bar	-
20	AXE52633	1	Deflector	SUB FOR AXE24715
21	24M7101	2	Washer	11 X 34 X 3 mm
22	AXE26738	1	Deflector	SUB FOR AXE17811
23	24M7028	1	Washer	10.500 X 20 X 2 mm
24	HXE41308	2	Bracket	-
25	H146457	5	Nut	-
26	19M10398	1	Cap Screw	M10 X 200
27	HXE38167	1	Bushing	-
28	Z77770	1	Compression Spring	-
29	24M7134	2	Washer	10.500 X 22 X 2 mm
30	H174818	1	Ring	LOW
31	H201023	1	Pin	-
32	R28783	1	Compression Spring	-
33	W25634	1	Grip	-
34	AXE26456	1	Handle	SUB FOR AXE20199
35	H165317	1	Screw	-
36	H88773	4	Isolator	-
