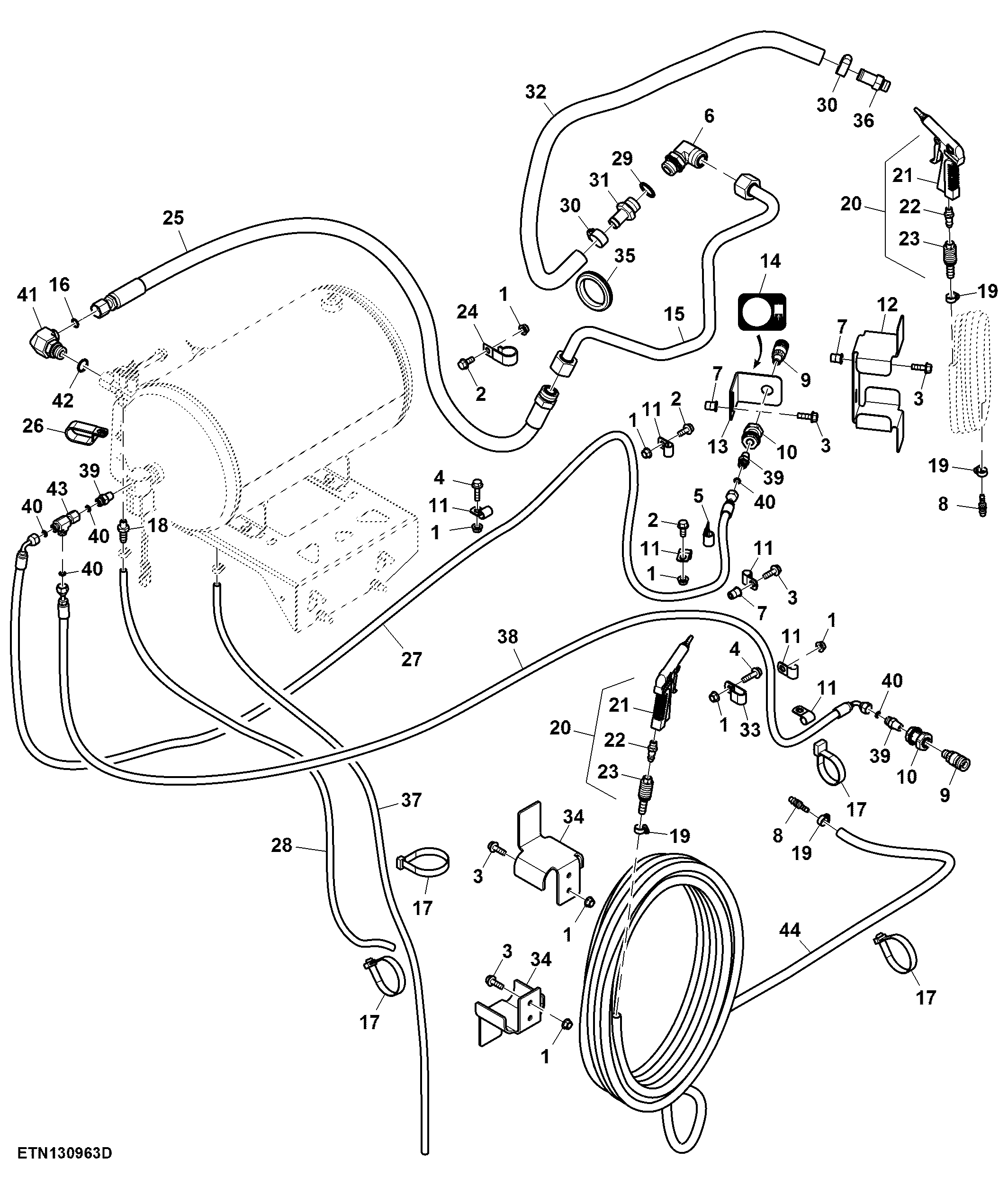

Air Compressor Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	9	Flange Nut	M8
2	19M7866	3	Screw	M8 X 20
3	19M7867	9	Screw	M8 X 25
4	19M7868	2	Screw	M8 X 30
5	AH89557	1	Clip	-
6	AXE45158	1	Adapter Fitting	-
7	H158135	5	Nut	-
8	H238572	2	Adapter Fitting	-
9	H238573	2	Adapter Fitting	-
10	H238574	2	Adapter Fitting	-
11	H75541	5	Clamp	-
12	HXE76946	1	Bracket	-
13	HXE84656	1	Bracket	-
14	AH233413	1	Label	Air Compressor Quick Disconnect
15	AXE48507	1	Line	-
16	T77857	1	O-Ring	-
17	H224073	13	Tie Band	-
18	HXE86809	1	Hose Fitting	-
19	SG06401	4	Clamp	-
20	DQ51336	2	Air Gun	-
21	DQ51334	2	Air Gun	-
22	CQ51335	2	Hyd. Quick-Connect Coupler	-
23	DQ51333	2	Hyd. Quick-Connect Coupler	-
24	AH90990	1	Clip	-
25	AXE52688	1	Hose	LGTH = 1680 mm
26	AH77869	1	Clip	-
27	AXE54851	1	Compressed Air Hose	LGTH = 4925 mm
28	HXE83713	1	Compressed Air Hose	LGTH = 3300 mm
29	S06215	1	Washer	-
30	DQ10173	2	Clamp	-
31	CQ27567	1	Fitting	-
32	HXE98210	1	Compressed Air Hose	LGTH = 1240 mm, SUB FOR HXE98211
33	R35668	1	Clamp	-
34	H237941	2	Hanger	-
35	A25647	1	Grommet	-
36	RE223628	1	Fitting	-
37	HXE105813	1	Compressed Air Hose	LGTH = 2650 mm
38	AXE64232	1	Compressed Air Hose	LGTH = 5250 mm
39	38H1618	3	Adapter Fitting	-
40	T77814	5	O-Ring	-
41	38H5027	1	Elbow Fitting	-
42	51M7045	1	O-Ring	19.300 X 2.200 mm
43	38H5075	1	Tee Fitting	-
44	CQ55986	1	Hose	LGTH = 18000 mm
