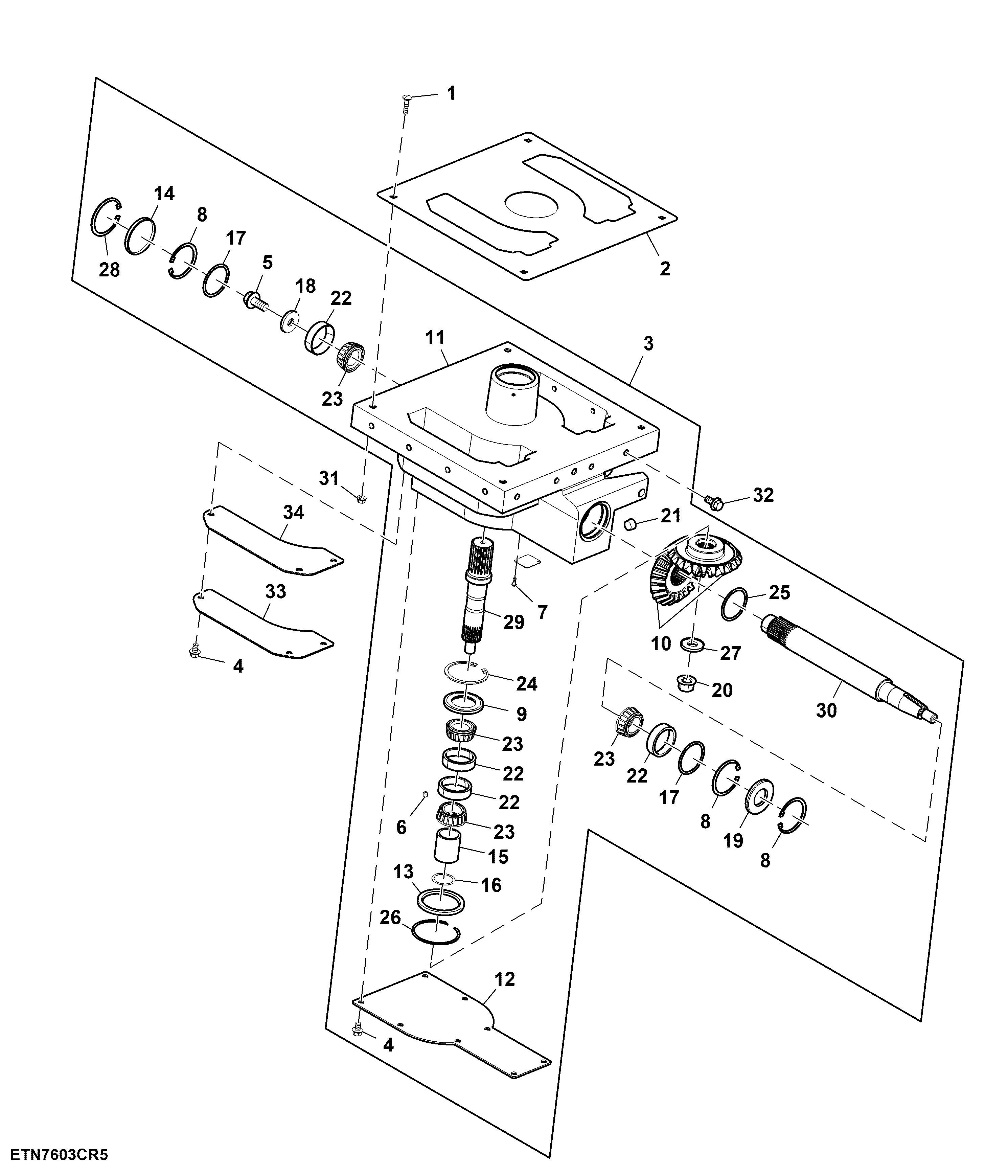

Vertical Unloader Gear Case

Vertical Unloader Gear Case

Vertical Unloader Gear Case

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Vertical Unloader Gear Case

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7187	4	Bolt	M8 X 35
2	HXE17294	1	Plate	-
3	DE20757	1	Case	-
4	19M7783	14	Screw	M10 X 16
5	19M7843	1	Screw	M16 X 35
6	22M7079	2	Set Screw	M6 X 6
7	25M3827	2	Groove Pin	3 X 8 mm
8	40M5099	3	Snap Ring	-
9	A14629	1	Seal	-
10	DE20711	1	Bevel Gear Drive	Z = 23 / 23
11	CE30869	1	Housing	ALSO ORDER RE517370; SUB FOR CE21291
12	CE20964	1	Plate	-
13	CE21086	1	Seal	-
14	CE21087	1	Plug	-
15	CE21088	1	Bushing	-
16	CE21163	1	Shim	TK = 0.5 mm
16	CE30585	1	Shim	TK = 1.7 mm
16	CE30584	1	Shim	TK = 1.6 mm
16	CE30583	1	Shim	TK = 1.5 mm
16	CE30582	1	Shim	TK = 1.4 mm
16	CE30581	1	Shim	TK = 1.3 mm
16	CE30580	1	Shim	TK = 0.9 mm
16	CE30579	1	Shim	TK = 0.8 mm
16	CE30578	1	Shim	TK = 0.7 mm
16	CE30577	1	Shim	TK = 0.6 mm
16	CE32981	1	Shim	TK = 0.15 mm
17	CE21169	1	Shim	TK = 0.9 mm
17	CE21178	1	Shim	TK = 1.8 mm
17	CE21177	1	Shim	TK = 1.7 mm
17	CE21176	1	Shim	TK = 1.6 mm
17	CE21175	1	Shim	TK = 1.5 mm
17	CE21174	1	Shim	TK = 1.4 mm
17	CE21172	1	Shim	TK = 1.2 mm
17	CE21171	1	Shim	TK = 1.1 mm
17	CE21170	1	Shim	TK = 1 mm
17	CE21162	1	Shim	TK = 0.1 mm
17	CE21173	1	Shim	TK = 1.3 mm
18	CE21234	1	Washer	-
19	DE20681	1	Seal	-
20	H149361	1	Lock Nut	-
21	15H664	1	Pipe Plug	3/4", USE WITH CE21291
21	RE517370	1	Fitting	USE WITH CE30869
22	JD8285	4	Bearing Cup	-
23	JD9011	4	Bearing Cone	-
24	N71921	1	Snap Ring	-
25	P46770	1	Snap Ring	-
26	R45569	1	Snap Ring	-
27	R77869	1	Washer	-
28	40M1871	1	Snap Ring	-
29	CE21376	1	Shaft	-
30	CE21382	1	Shaft	-
31	14M7298	4	Flange Nut	M8
32	19M7788	16	Screw	M12 X 25
33	H236742	2	Cover	-
34	H236753	2	Seal	-
