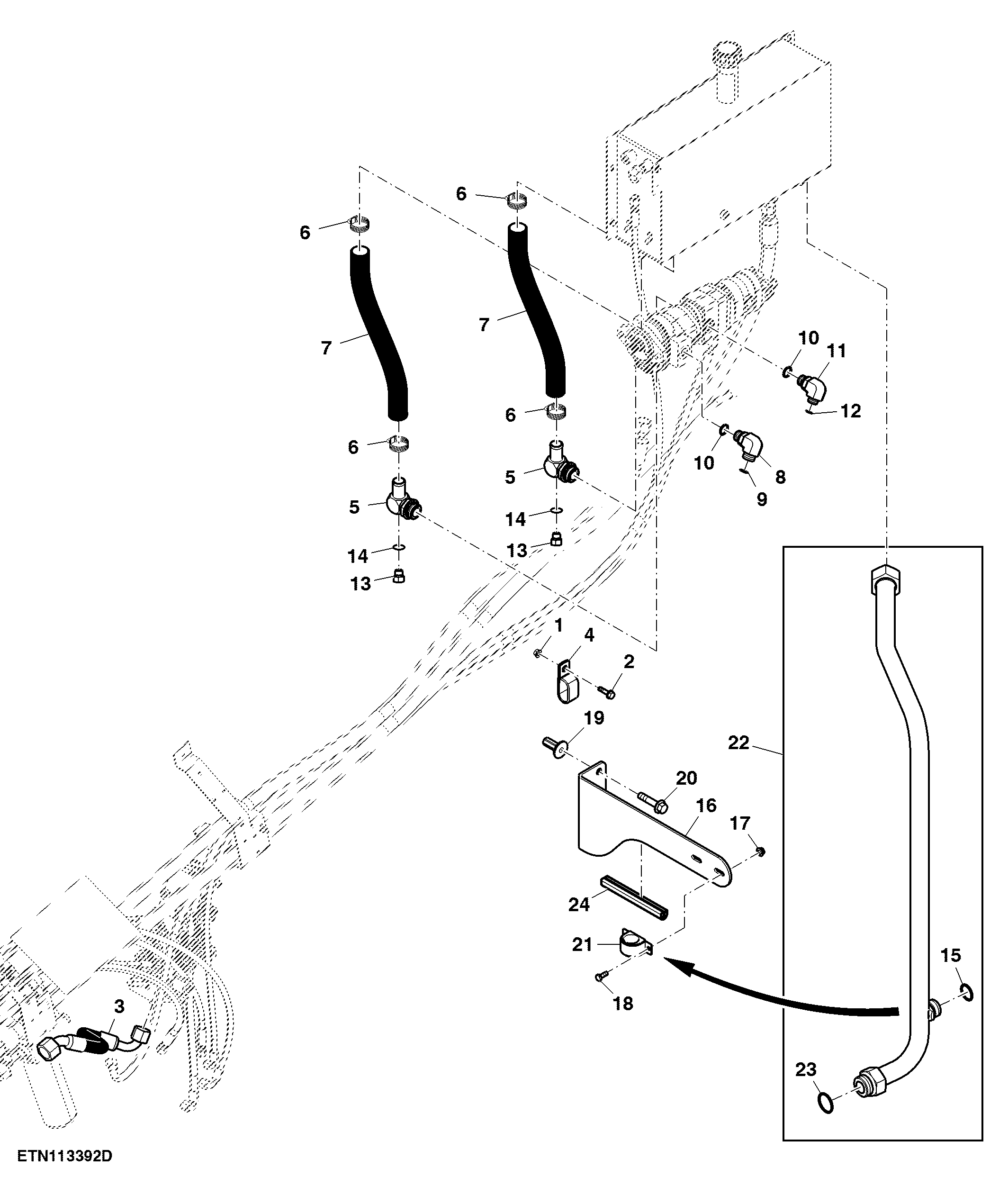

Main Hydraulic Suction and Return Hoses, ProDrive™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
2	19M7868	1	Screw	M8 X 30
3	AH230615	1	Hydraulic Hose	LGTH = 400 mm
4	R49921	1	Clamp	-
5	AN303446	2	Elbow Fitting	-
6	AXE12744	4	Hose Clamp	-
7	HXE42756	2	Hydraulic Hose	LGTH = 375 mm
8	38H1006	1	Elbow Fitting	-
9	T77932	1	O-Ring	-
10	R26906	2	O-Ring	-
11	38H1012	1	Elbow Fitting	-
12	T77857	1	O-Ring	-
13	64H1002	2	Drain Plug	-
14	R28782	2	O-Ring	-
15	T77858	1	O-Ring	-
16	HXE69147	1	Plate	-
17	14M7303	2	Flange Nut	M6
18	19M8425	2	Cap Screw	M6 X 16
19	H173411	2	Nut	-
20	19M7806	2	Screw	M10 X 50
21	AH233042	1	Clamp	-
22	AXE40584	1	Line	-
23	T76938	1	O-Ring	-
24	-	1	Part 24	CTL 150 mm, MF AH122244

Main Hydraulic Suction and Return Hoses, ProDrive™

Нет текстового описания
