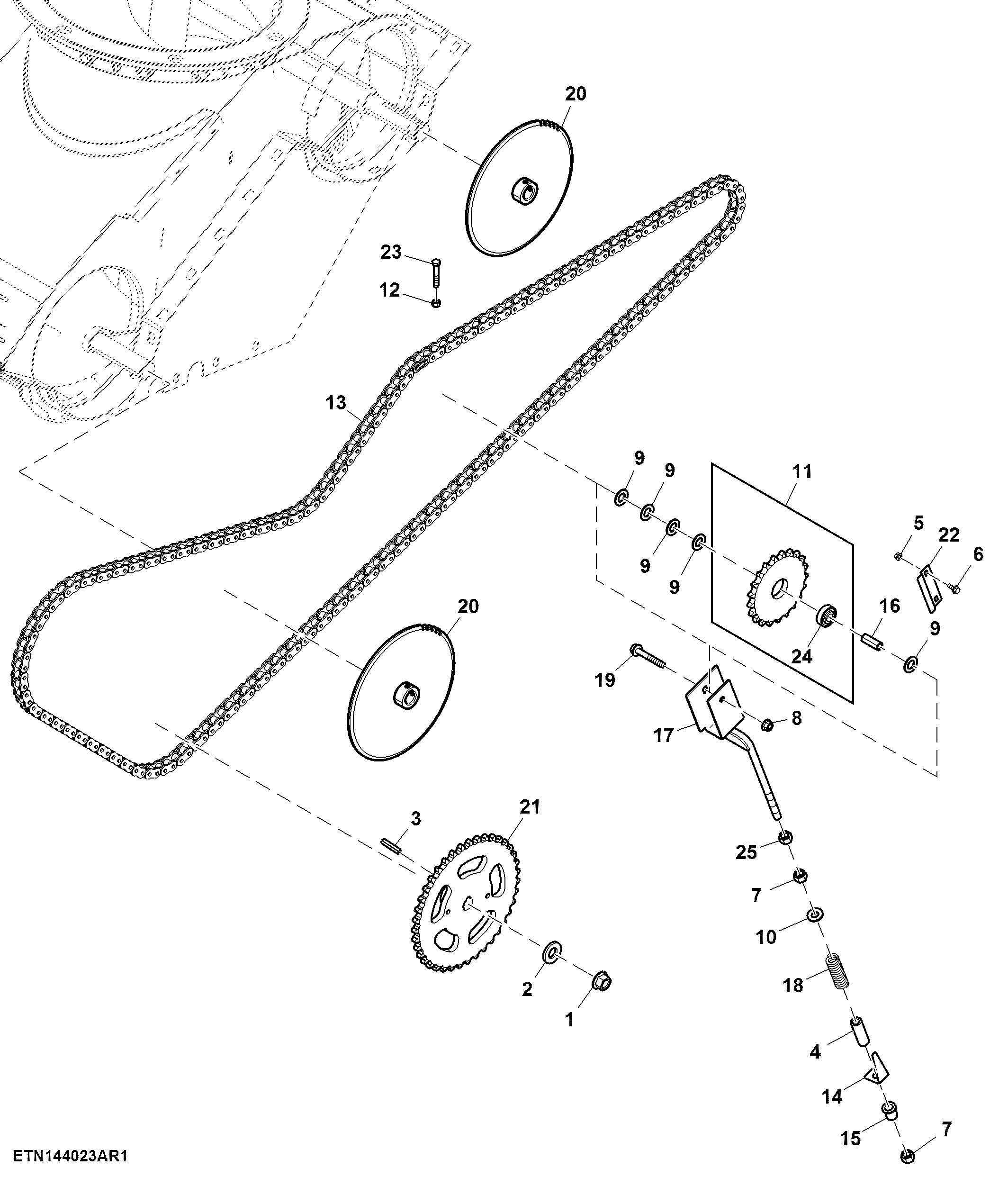

Unloading Auger Chain Drive, 3.3 bps ( - 810000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7300	1	Flange Nut	M20
2	24M7243	1	Washer	25.400 X 50 X 6 mm
3	H236743	1	Shaft Key	-
4	H161813	1	Hose	LGTH = 70 mm
5	14M7298	2	Flange Nut	M8
6	19M7866	2	Screw	M8 X 20
7	14M7276	3	Nut	M16
8	14M7299	1	Flange Nut	M12
9	24M7051	5	Washer	21 X 37 X 3 mm
10	24M7241	1	Washer	17 X 34 X 4 mm
11	AXE28341	1	Chain Sprocket	Z = 19
12	E64256	3	Lock Nut	-
13	AXE53952	1	Roller Chain	L = 264
14	H202506	1	Gauge	-
15	M120229	1	Bushing	-
16	HXE25995	1	Spacer	-
17	AXE57243	1	Yoke	SUB FOR AXE18287
18	B11482	1	Spring	-
19	03M7219	1	Bolt	M12 X 80
20	AH140001	2	Chain Sprocket	Z = 60
21	HXE37868	1	Drive Sprocket	Z = 43
22	H155088	1	Guard	-
23	H218954	3	Cap Screw	-
24	AXE10322	1	Ball Bearing	-
25	14M7260	1	Nut	M16

Unloading Auger Chain Drive, 3.3 bps ( - 810000)

Нет текстового описания
