Открытый узел

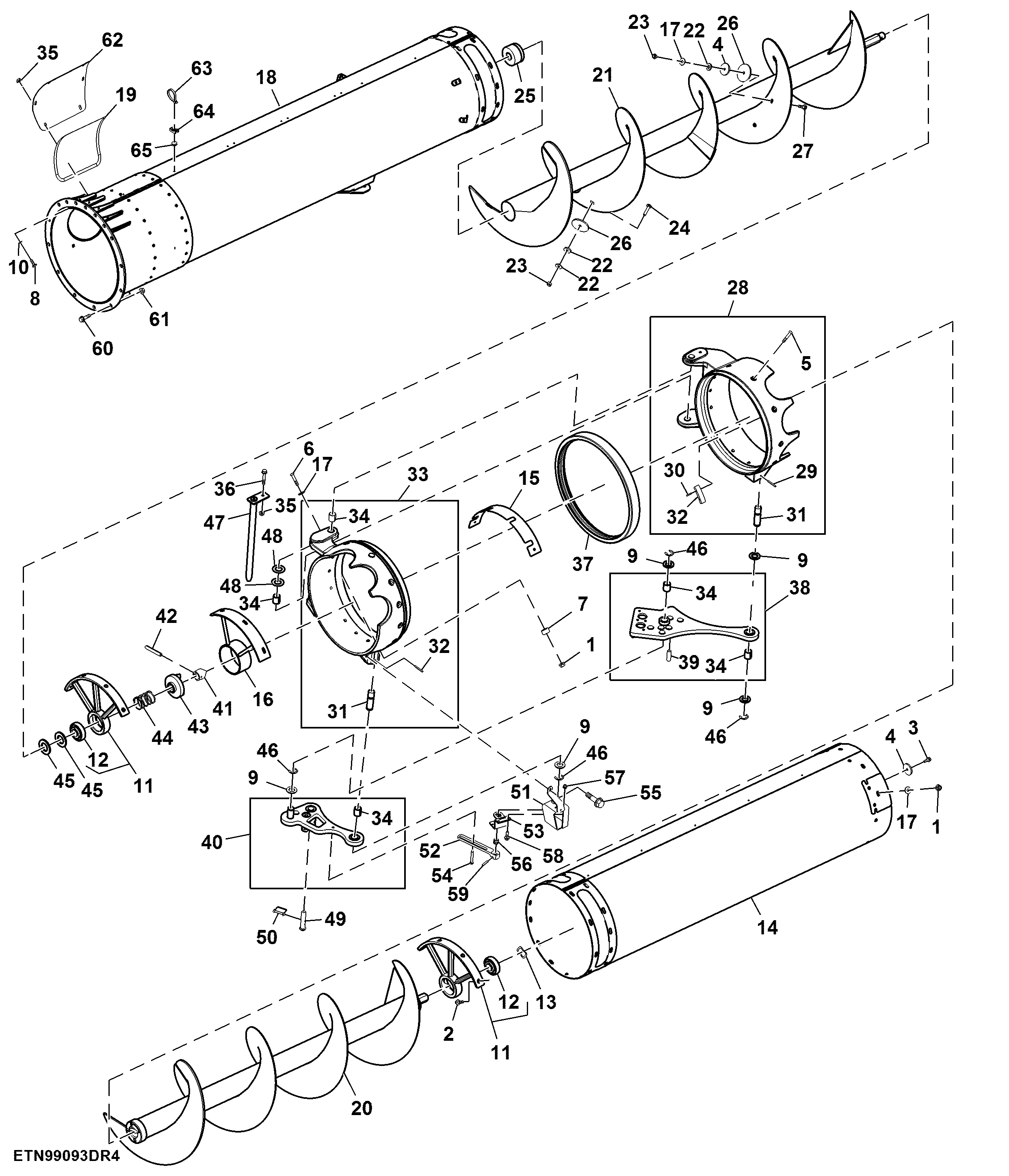

Folding Outer Unloading Auger, 7.9 m (26 ft)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	29	Flange Nut	M10
2	19M7835	4	Screw	M10 X 35
3	19M7866	1	Screw	M8 X 20
4	24H1300	4	Washer	25/64" X 2" X 0.220"
5	21M7443	4	Screw	M10 X 35
6	21M7497	21	Screw	M10 X 50
7	H213604	17	Spacer	-
8	03M7185	15	Bolt	M8 X 25
9	24M7091	6	Washer	26 X 44 X 4 mm
10	M84309	15	Nut	-
11	AH209150	2	Bearing With Housing	-
12	JD9373	2	Ball Bearing	-
13	U41053	1	Washer	-
14	AXE47449	1	Housing	-
15	HXE83479	1	Reinforcement	-
16	AH213769	1	Support	-
17	24M7296	32	Washer	10.500 X 30 X 2.500 mm
18	AXE68705	1	Housing	SUB FOR AXE47452
19	HXE59141	1	Gasket	-
20	AH211828	1	Auger	-
21	AXE42895	1	Auger	Inner, INCLUDES (3) 24H1311,(3) 24H1300,(5) A51212,(3) 03M7196,(7) 24M7296,AH122717,(6) 24H1623 AND(2) 03M7193
22	24H1311	3	Washer	13/32" X 1-1/4" X 0.220"
23	A51212	5	Lock Nut	-
24	03M7196	3	Bolt	M10 X 50
25	AH122717	1	Gudgeon	-
26	24H1623	6	Washer	7/16" X 3" X 0.220"
27	03M7193	2	Bolt	M10 X 35
28	AXE32933	1	Semi-Finished Casting	-
29	34M7044	2	Spring Pin	6 X 50 mm
30	34M7102	2	Spring Pin	5 X 26 mm
31	H211888	2	Pin	-
32	H217009	1	Shim	TK = 22.5 mm
33	AXE32932	1	Semi-Finished Casting	-
34	H207614	5	Bushing	-
35	14M7298	7	Flange Nut	M8
36	19M7800	1	Screw	M8 X 50
37	H207612	1	Seal	-
38	AXE43475	1	Bracket	-
39	T26565	2	Dowel Pin	-
40	AXE43474	1	Bracket	-
41	H216254	1	Guide	-
42	34M7042	1	Spring Pin	6 X 40 mm
43	H216268	1	Hydr. Quick Coupler Plug	-
44	H211804	1	Spring	-
45	24M7291	2	Washer	37 X 66 X 5 mm
46	M129036	3	Ring	-
47	AH211963	1	Pin	-
48	H207615	2	Thrust Washer	-
49	HXE137184	1	Pin	SUB FOR H217659
50	AH89461	1	Pin Fastener	-
51	AXE40405	1	Bracket	-
52	HXE11471	1	Lever	-
53	HXE37867	1	Bracket	-
54	53M7016	1	Screw	M8 X 70
55	19M7868	1	Screw	M8 X 30
56	R41076	1	Grommet	-
57	14M7397	2	Lock Nut	M6
58	19M7862	2	Screw	M6 X 20
59	34M7040	1	Spring Pin	6 X 30 mm
60	19M7814	15	Screw	M12 X 50
61	14M7299	15	Flange Nut	M12
62	HXE125955	1	Door	USE WITH AXE68705
62	HXE83086	1	Door	USE WITH AXE47452
63	A78364	15	Tie Band	-
64	57M11936	15	Elec. Connector Accessory	-
65	AT44188	15	Rivet	-

Folding Outer Unloading Auger, 7.9 m (26 ft)

Нет текстового описания
